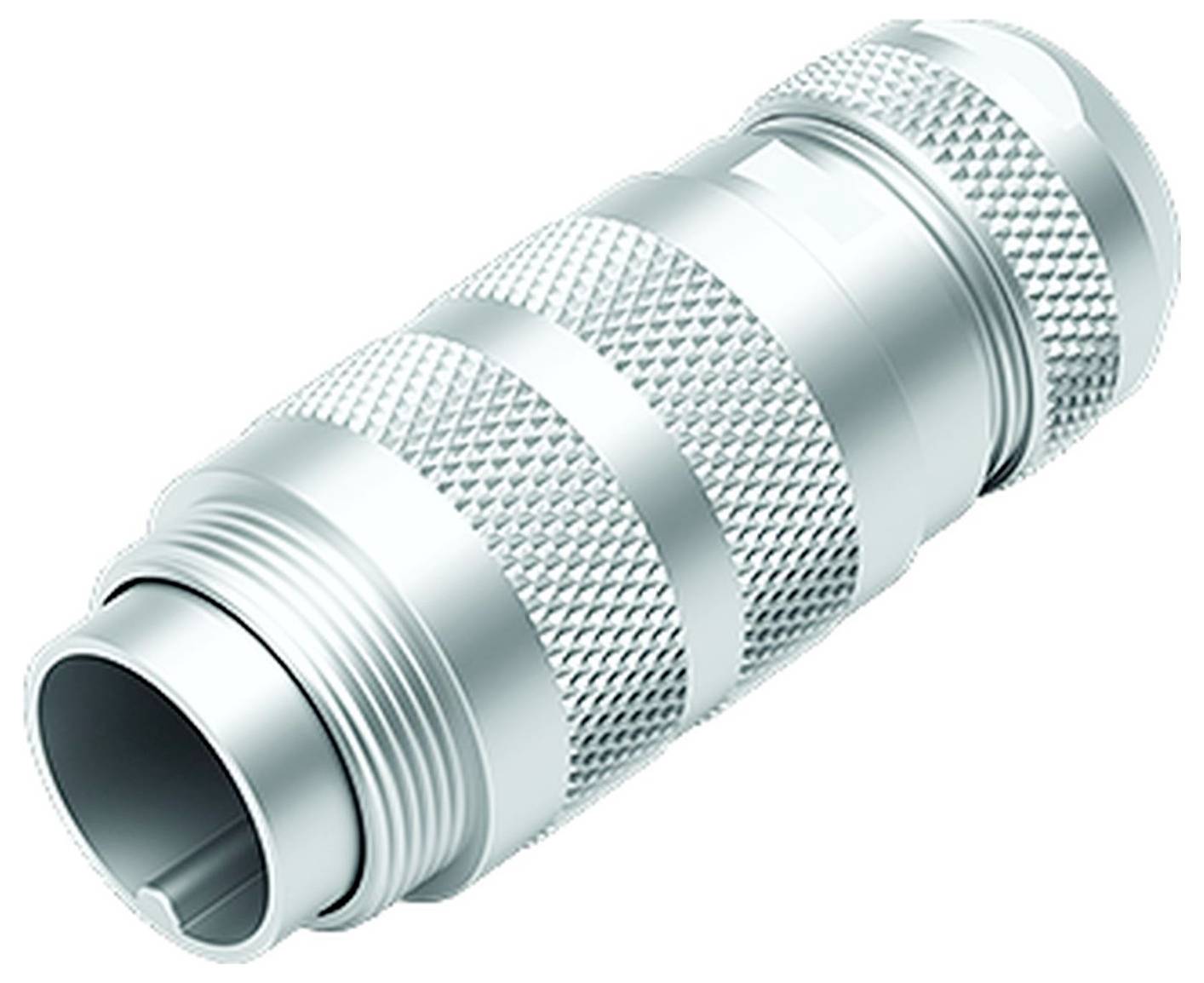

Ilustračný obrázok
binder 99 5113 760 05 99 5113 760 05 konektor kábla, 1 ks
Kategória výrobku
konektor kábla
Počet kontaktov
5
Pripojenie
krimpované
Obsah
1 ks
Menovitý prúd - filter
6 A
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (28,99 € / kus)
28,99 €
s DPH
Overený predajca s technickou podporou
Hlavné benefity
Káblový konektor M16, počet pozícií: 5 (05-a), 4,1-7,8 mm, tienený, krimpovací (krimpovacie kontakty je potrebné objednať samostatne), IP67, UL, krátka verzia
Dodatočné informácie:
Technické parametre
- Séria: Séria 423
- Počet tyčí: 05
- Dizajn konektora: káblový konektor
- Popis variantu: M16 IP67, séria 423, miniatúrny konektor
- Schválenie 1: UL
- EMC vhodnosť: tienené
- Prierez pripojenia (mm): 0,14-1,00 mm²
- Prierez pripojenia (AWG): AWG 26-18
- Typ pripojenia: krimpovanie
- Aretácia konektora: skrutka
- Menovitý prúd (40°C): 6,0 A
- Skupina izolačných materiálov: III
- Kategória prepätia: II
- Stupeň znečistenia: 2
- Menovité napätie (V): 150 V
- Ochranný druh IP67
- Materiál puzdra: CuZn (poniklovaná mosadz)
- Materiál kontaktného telesa: PBT
- Uzamykanie materiálu: CuZn (mosadz)
- Priechod kábla: 4,1-7,8 mm
- Bezpečnostné prvky: Konektor sa nesmie zasúvať ani odpájať pod záťažou. Nedodržiavanie a nesprávne používanie môže viesť k zraneniu osôb.
- Konektory boli vyvinuté pre oblasti použitia v závodoch, riadiacich a elektrických zariadeniach. Je na zodpovednosti užívateľa, aby skontroloval, či konektory možno použiť aj v iných oblastiach použitia.
- Konektory, ktoré sa používajú v obvodoch s nebezpečným napätím, smú inštalovať a používať iba osoby, ktoré majú elektrotechnické školenie, alebo pod ich dohľadom, s ohľadom na platné predpisy a normy.
- Konektory s krytím IP67 a IP68 nie sú vhodné na použitie pod vodou. Pri použití vonku musia byť konektory špeciálne chránené proti korózii.
- Konektor nie je vhodný pre sieťové napätie. Dbajte na úrovne znečistenia a kategóriu prepätia.
- Na uzamknutie konektora kábla s konektorom zariadenia sa závitový krúžok utiahne rukou (cca 50 cNm).
- Typ
99 5113 760 05
- Kategória výrobku
konektor kábla
- Počet kontaktov
5
- Pripojenie
krimpované
- Obsah
1 ks
- Menovitý prúd
6 A
- Menovitý prúd - filter
6 A
- Uzávierka
skrutka
- Menovité napätie
150 V
- Ø kábla do
7.8 mm
- Ø kábla od
4.1 mm
- Materiál puzdra
mosadz poniklovaná
- Číslo výrobcu
99 5113 760 05
- Priemer kábla (rozsah)
4.1 - 7.8 mm
- Pólov
5
- Spĺňa RoHS
áno
IP67
- Rozsah lisovanie AWG (max.)
18 awg
- Min. rozsah kábla AWG
26 awg
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3334965 binder 99 5113 760 05 99 5113 760 05 konektor kábla, 1 ks
Popis
Binder 99 5113 760 05 konektor kábla
