Name: Bopla CN 100 AK-SET puzdro na DIN lištu 100 x 75 x 109.5 ABS svetlo sivá (RAL 7035) 1 ks
Brand: Bopla
SKU: 2384356
Availability: BackOrder

Šedo-čierny kryt elektronického zariadenia s priehľadným predným panelom a zelenými pripojovaciemi svorkami nad prednou stranou.

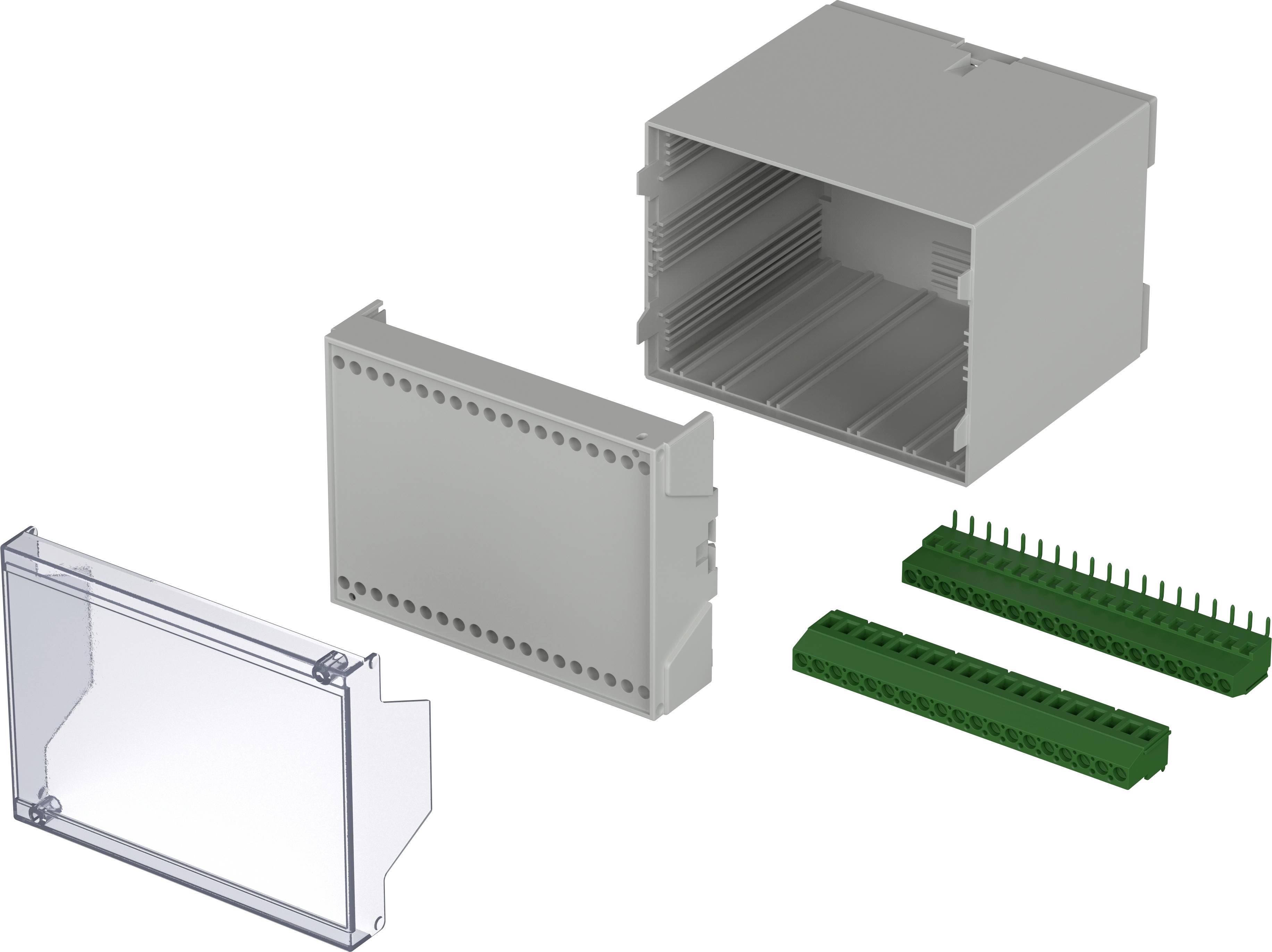

Šedý plastový kryt s priehľadným krytom a dvoma zelenými konektormi vhodnými pre elektronické aplikácie.

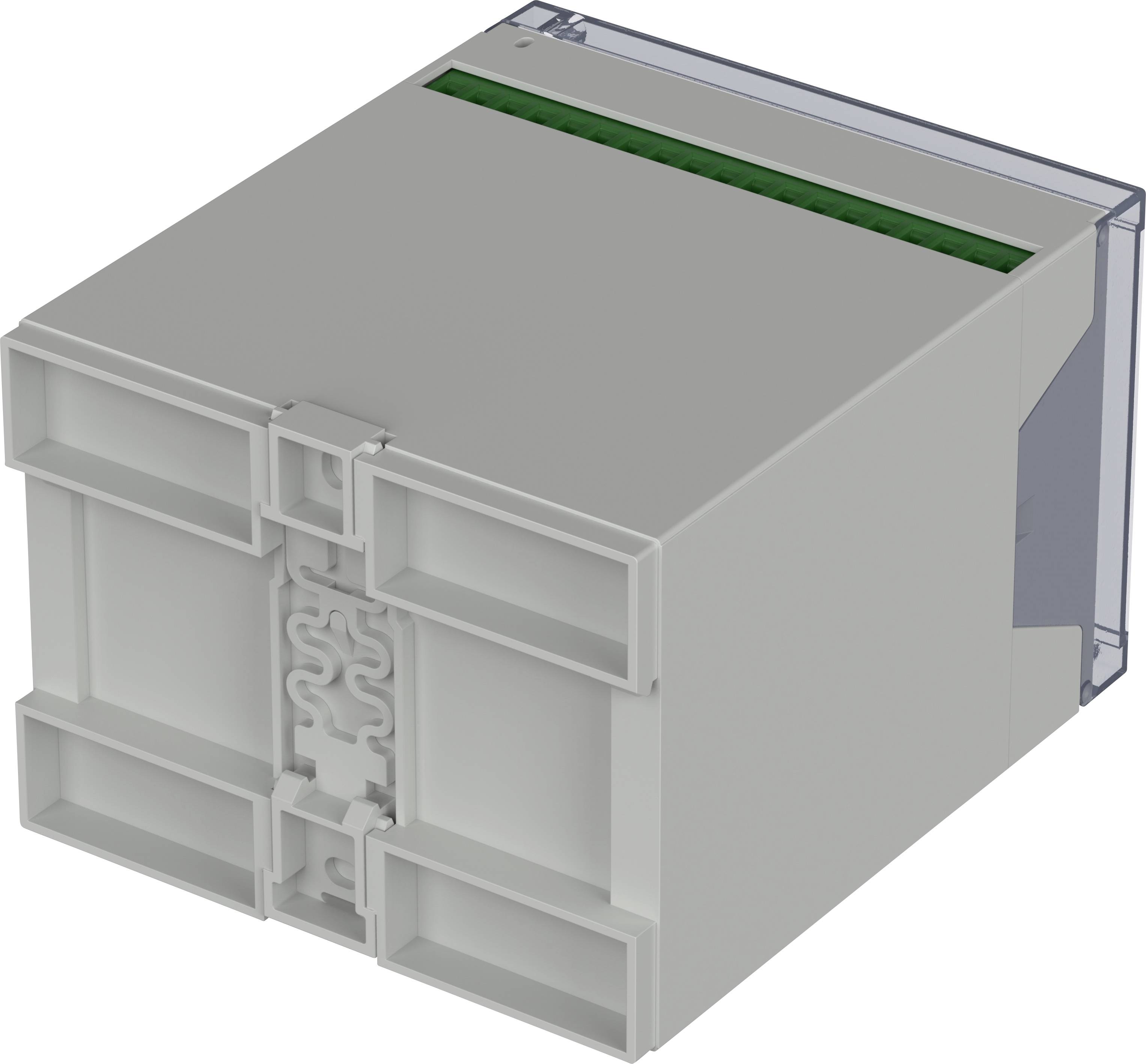

Sivý plastový kryt relé so zobraziteľnou zelenou doskou plošných spojov na vrchu, v obdĺžnikovom tvare a s priehľadnými krytmi po stranách.

1/3

Kategória výrobku

puzdro na DIN lištu

Materiál

ABS

Krytie

IP40

Šírka

75 mm

109.5 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 9. 11.

Počet

Celkom (42,99 € / kus)

42,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Tento malý plastový systém ovládacieho krytu ponúka široké spektrum možných použití, ale tento systém sa vyznačuje predovšetkým zostavou vodorovných a zvislých obvodových dosiek s pripojovacími svorkami, ktoré je možné rýchlo a ľahko kontaktovať.

Dodatočné informácie:

Technické parametre

Kategória výrobku: puzdro na DIN lištu

Materiál: ABS

: IP40

Farba: svetlo sivá (RAL 7035)

Dĺžka: 100 mm

Šírka: 75 mm

V: 109.5 mm

Obsah: 1 ks

Rozmer.: (d x š x v) 100 x 75 x 109.5 mm

Spĺňa RoHS: áno

Typ: CN 100 AK-SET

Hmotnosť: 148 g

Na stiahnutie

Datasheet

Datasheet 2384356 Bopla CN 100 AK-SET puzdro na DIN lištu 100 x 75 x 109.5 ABS svetlo sivá (RAL 7035) 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2384356 Bopla CN 100 AK-SET puzdro na DIN lištu 100 x 75 x 109.5 ABS svetlo sivá (RAL 7035) 1 ks

Na stiahnutie

Na stiahnutie 2384356 Bopla CN 100 AK-SET puzdro na DIN lištu 100 x 75 x 109.5 ABS svetlo sivá (RAL 7035) 1 ks

Popis

Kryt Combinorm 100 AK priehľadný, vrátane svoriek

Tento text bol preložený strojovo.

Prevedenie

Horná a dolná časť sa zapína pomocou patentného zapínania. Nie sú potrebné žiadne skrutkové spojenia (environmentálna koncepcia Bopla), pretože všetky diely je možné zaistiť na danom mieste. Skrinku je možné namontovať na DIN lištu TS 35 pomocou nového typu zaklapávacej pätky alebo priamo na stenu bez viditeľných skrutiek. (Pri montáži na stenu jednoducho otočte západku). Na hornej časti krytu je tiež vybranie na pripevnenie membránových klávesníc.
Pripojovacie svorky sú pre vodorovne vložené PCB

Rozsah dodávky

1 x kryt, spodná časť s poistnou skrutkou (namontovaná), 1 x kryt, 2 x 19-pólové pripojovacie svorky

Rady

Maximálne zaťaženie pri montáži na montážnu lištu, bez vibrácií 400Ncm
