Name: Bopla CN 70 AK-SET puzdro na DIN lištu 70 x 75 x 109.5 ABS svetlo sivá (RAL 7035) 1 ks
Brand: Bopla
SKU: 2384355
Availability: BackOrder

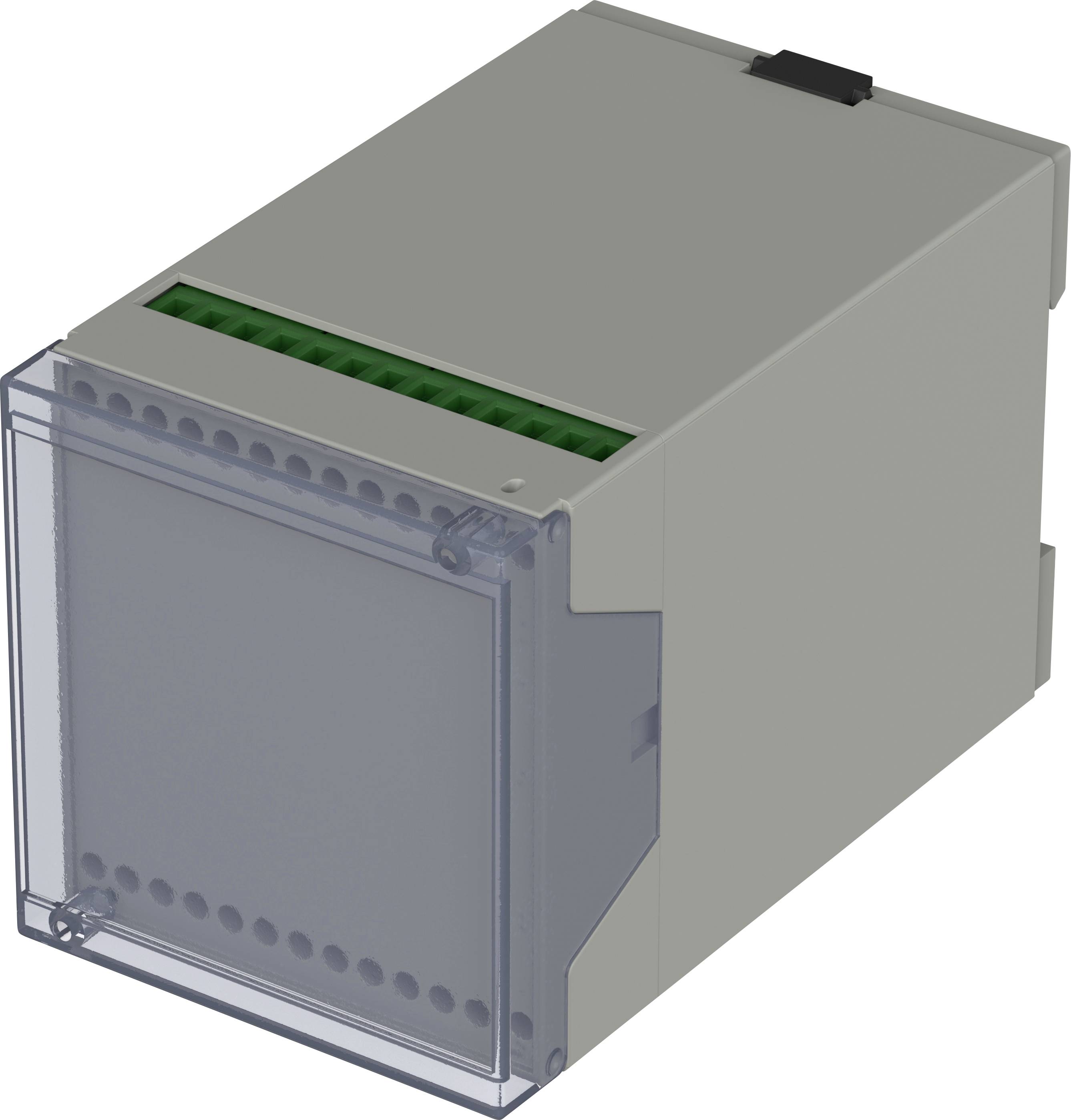

Sivé, kvádrové elektronické zariadenie s priehľadným plastovým krytom a radom zelených konektorov na hornej strane.

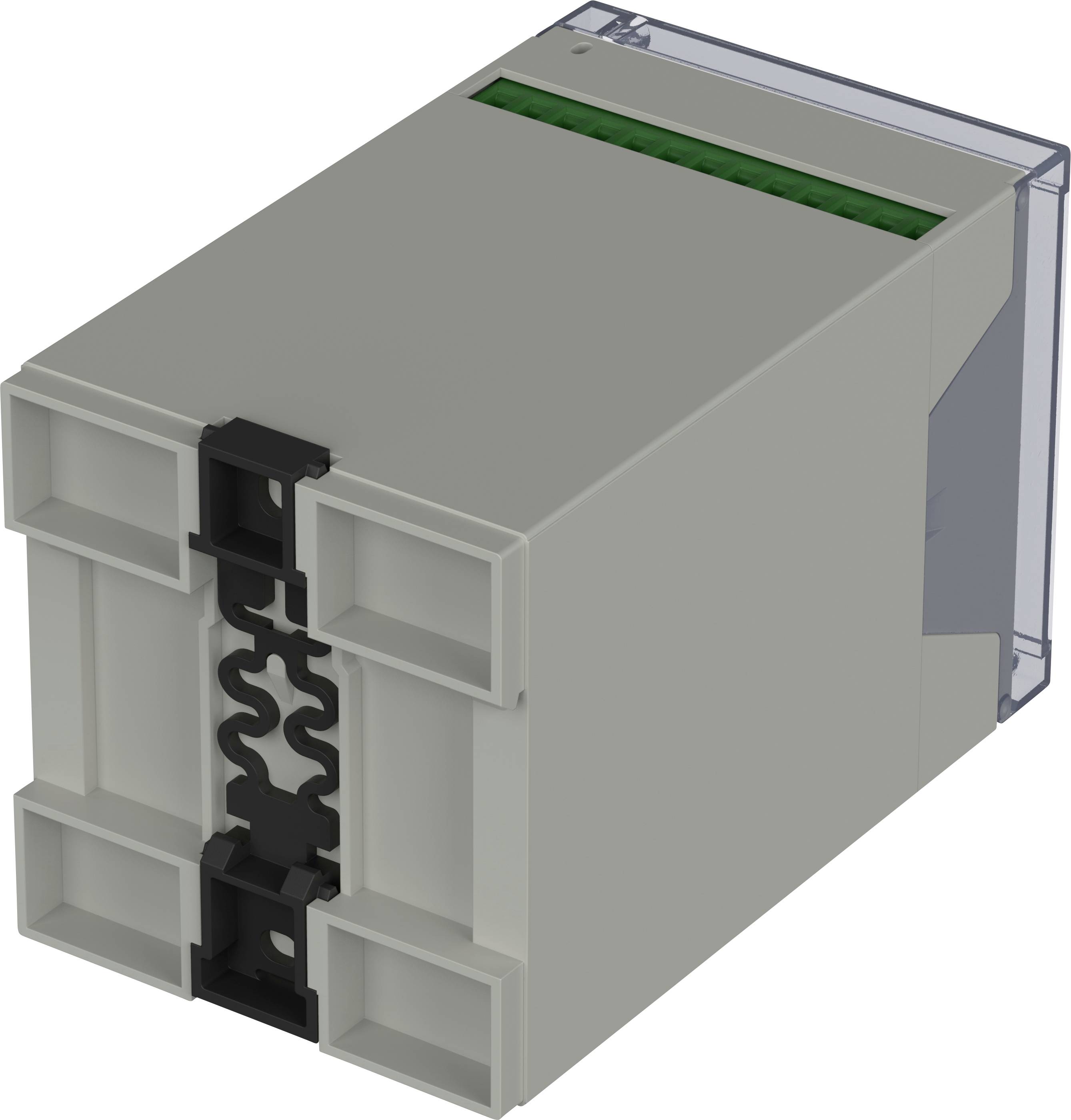

Sivý plastový kryt s viacerými komorami a čiernym upevnením na prednej strane; vhodný pre elektronické komponenty.

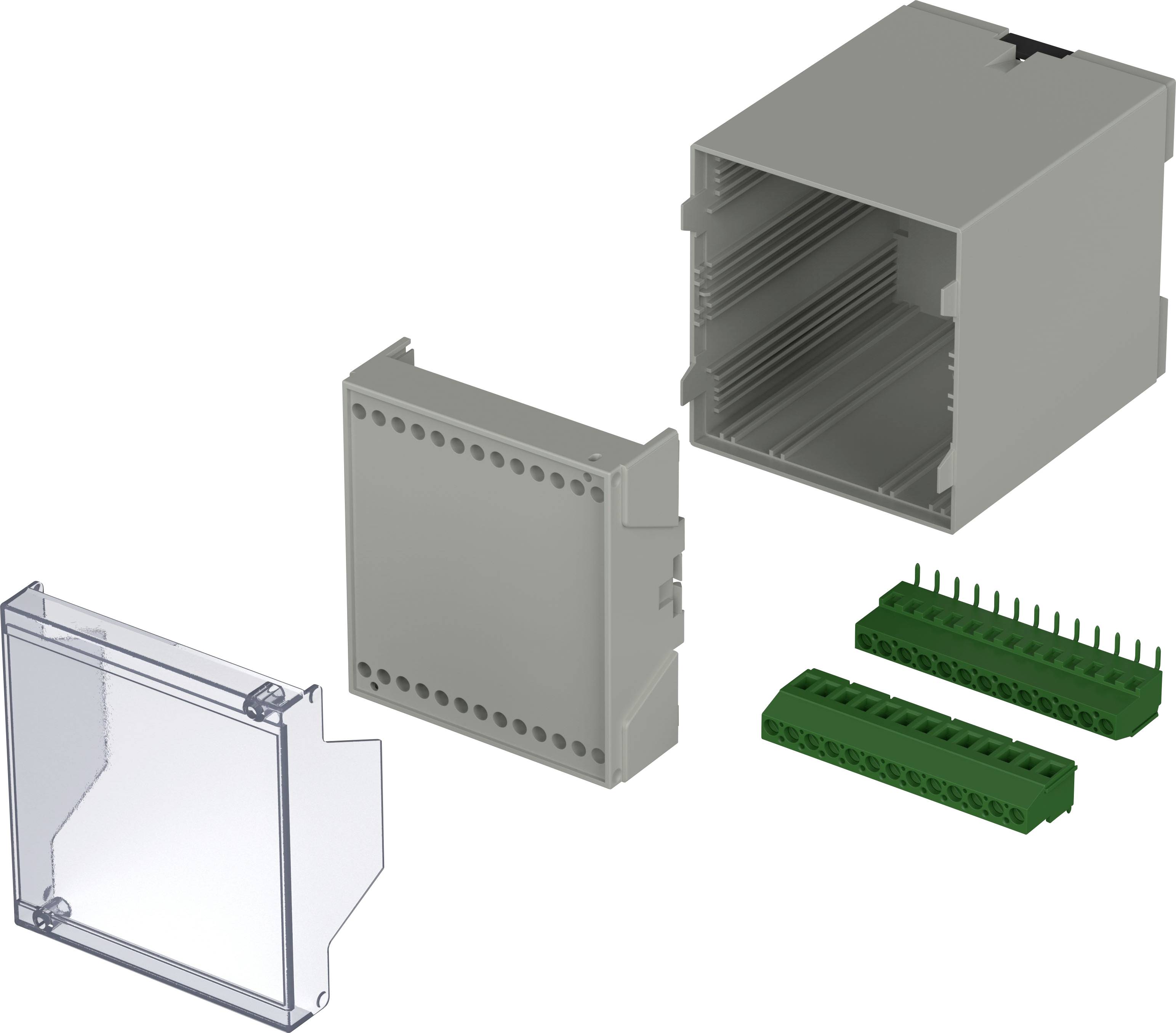

Zostava elektronického puzdra: sivé hlavné púzdro, priehľadný kryt, dva zelené zásuvné moduly.

1/3

Kategória výrobku

puzdro na DIN lištu

Materiál

ABS

Krytie

IP40

Šírka

75 mm

109.5 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (34,99 € / kus)

34,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Tento malý plastový systém ovládacieho krytu ponúka široké spektrum možných použití, ale tento systém sa vyznačuje predovšetkým zostavou vodorovných a zvislých obvodových dosiek s pripojovacími svorkami, ktoré je možné rýchlo a ľahko kontaktovať.

Dodatočné informácie:

Technické parametre

Kategória výrobku: puzdro na DIN lištu

Materiál: ABS

: IP40

Farba: svetlo sivá (RAL 7035)

Dĺžka: 70 mm

Šírka: 75 mm

V: 109.5 mm

Obsah: 1 ks

Rozmer.: (d x š x v) 70 x 75 x 109.5 mm

Spĺňa RoHS: áno

Typ: CN 70 AK-SET

Hmotnosť: 92 g

Na stiahnutie

Datasheet

Datasheet 2384355 Bopla CN 70 AK-SET puzdro na DIN lištu 70 x 75 x 109.5 ABS svetlo sivá (RAL 7035) 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2384355 Bopla CN 70 AK-SET puzdro na DIN lištu 70 x 75 x 109.5 ABS svetlo sivá (RAL 7035) 1 ks

Na stiahnutie

Na stiahnutie 2384355 Bopla CN 70 AK-SET puzdro na DIN lištu 70 x 75 x 109.5 ABS svetlo sivá (RAL 7035) 1 ks

Popis

Kryt kombinovanej strechy 70 AK priehľadný kryt vrátane svoriek

Tento text bol preložený strojovo.

Prevedenie

Horná a dolná časť sa zapína pomocou patentného zapínania. Nie sú potrebné žiadne skrutkové spojenia (environmentálna koncepcia Bopla), pretože všetky diely je možné zaistiť na danom mieste. Skrinku je možné namontovať na DIN lištu TS 35 pomocou nového typu zaklapávacej pätky alebo priamo na stenu bez viditeľných skrutiek. (Pri montáži na stenu jednoducho otočte západku). Na hornej časti krytu je tiež vybranie na pripevnenie membránových klávesníc.
Pripojovacie svorky sú pre vodorovne vložené PCB

Rozsah dodávky

1 x kryt, spodná časť s poistnou skrutkou (namontovaná), 1 x kryt, 2 x pripojovacie svorky 13-pólové

Rady

Maximálne zaťaženie pri montáži na montážnu lištu, bez vibrácií 400Ncm
