Bürkert kyvný pohon 214525 2051 Materiál puzdra: hliník 1 ks

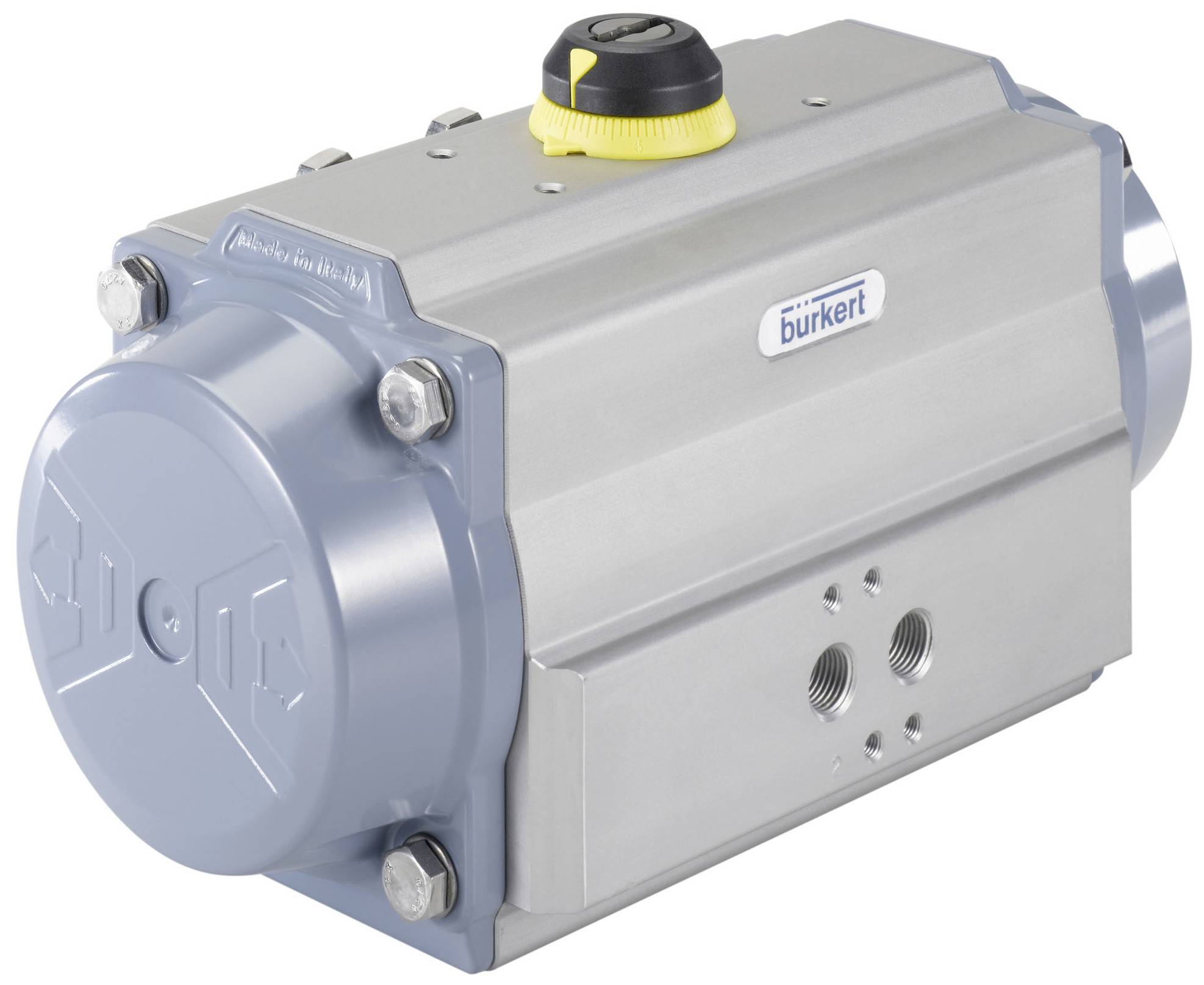

Pneumatický pohon od Bürkert s šedým krytom a žltým otočným gombíkom na hornej strane, určený na ovládanie ventilov.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 14. 9.

1 Ks

Počet

Celkom (231,71 € / kus)

231,71 €

bez DPH.

Doprava zadarmo

Už len 1 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Pneumatický rotačný pohon

Modulárny program na pripevnenie k armatúram, ako sú guľové ventily a klapky
Rozhrania podľa NAMUR a ISO 5211
Spätná väzba polohy (aj pre Ex aplikácie) možná s typom 1061
Možnosť pripojenia SIDE Control Positioner typ 8792/3
ATEX - 2014/34/EU

Technické parametre

Pohon - kategória materiálu pohonu: ľahké kovy
Pohon - materiál pohonu: hliník
Typ pripojenia pohonu - ovládacieho vzduchu: vnútorný závit
Typ závitu pripojenia pohonu - ovládacieho vzduchu: G
Priemer pripojenia pohonu - ovládacieho vzduchu (palec): 1/8 palca
Pohon - obmedzovač zdvihu: štandard H005
Pohon - Veľkosť rotačného pohonu: Veľkosť 100
Pohon - Počet balíkov pružín / pružín na hnací piest: Žiadne
Pohon - uhol natočenia: 90 st
Pohon - Montážna príruba podľa ISO 5211: Áno
Pohon - Pohon rozhrania/príruba ventilu: F05/F07
Hriadeľ rozhrania pohon - pohon/ventil: 17 mm
Tesniaci materiál - kategória materiálu tesnenia piestu: elastoméry
Tesniaci materiál - materiál tesnenia piestu: M-NBR
Tlak a teplota - Teplota okolia min: -40 °C
Tlak a teplota - Teplota okolia max: 80 °C
Tlak & teplota - kontrolný tlak min: 2,5 bar
Tlak & teplota - riadiaci tlak max: 8 bar
Funkcie - Núdzový reset: Nie
Vlastnosti zariadenia - Podskupina produktov: Pohony
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
Spôsob činnosti - funkcia ovládania: I - dvojčinný

Kategória výrobku: kyvný pohon

Prevádzkový tlak (max.): 8 bar

Min. teplota prístroja: -40 °C

Max. teplota prístroja: 80 °C

Číslo výrobcu: 214525

Konštrukčná veľkosť: 100

Prevádzkový tlak (min.): 2.5 bar

Min. prevádzkový tlak: 2.5 bar

Prevádzkové medium: stlačený vzduch

Tesniaci materiál: NBR

Materiál puzdra: hliník

Materiál: hliník

Max. okolitá teplota: 80 °C

Min. okolitá teplota: -40 °C

Účinky: dvojčinný

Na stiahnutie

Datasheet

Datasheet 3047130 Bürkert kyvný pohon 214525 2051 Materiál puzdra: hliník 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047130 Bürkert kyvný pohon 214525 2051 Materiál puzdra: hliník 1 ks

Popis

Pneumatický kyvný pohon typ 2051 pozostáva z jednočinného alebo dvojčinného pneumatického lineárneho piestového pohonu s univerzálnym mechanickým rozhraním podľa ISO 5211. Hnací hriadeľ sa otočí o 90° tlakovou silou riadiaceho vzduchu alebo silou resetovacích polí. Otočný pohyb môže byť zase použitý na ovládanie zodpovedajúcich ovládačov, ako sú guľové ventily alebo škrtiace ventily.
Okrem toho je možné otočný pohon kombinovať s vysielačmi polohy zo série 8792/3. Pohon môže byť vybavený spätnoväzbovými boxmi koncovej polohy série 1061 len na účely vyhľadávania polohy.

Tento text bol preložený strojovo.
