Name: Bürkert pneumatický ventil 6519 350491 2 do 10 bar 1 ks
Brand: Bürkert
SKU: 3047557
Availability: BackOrder

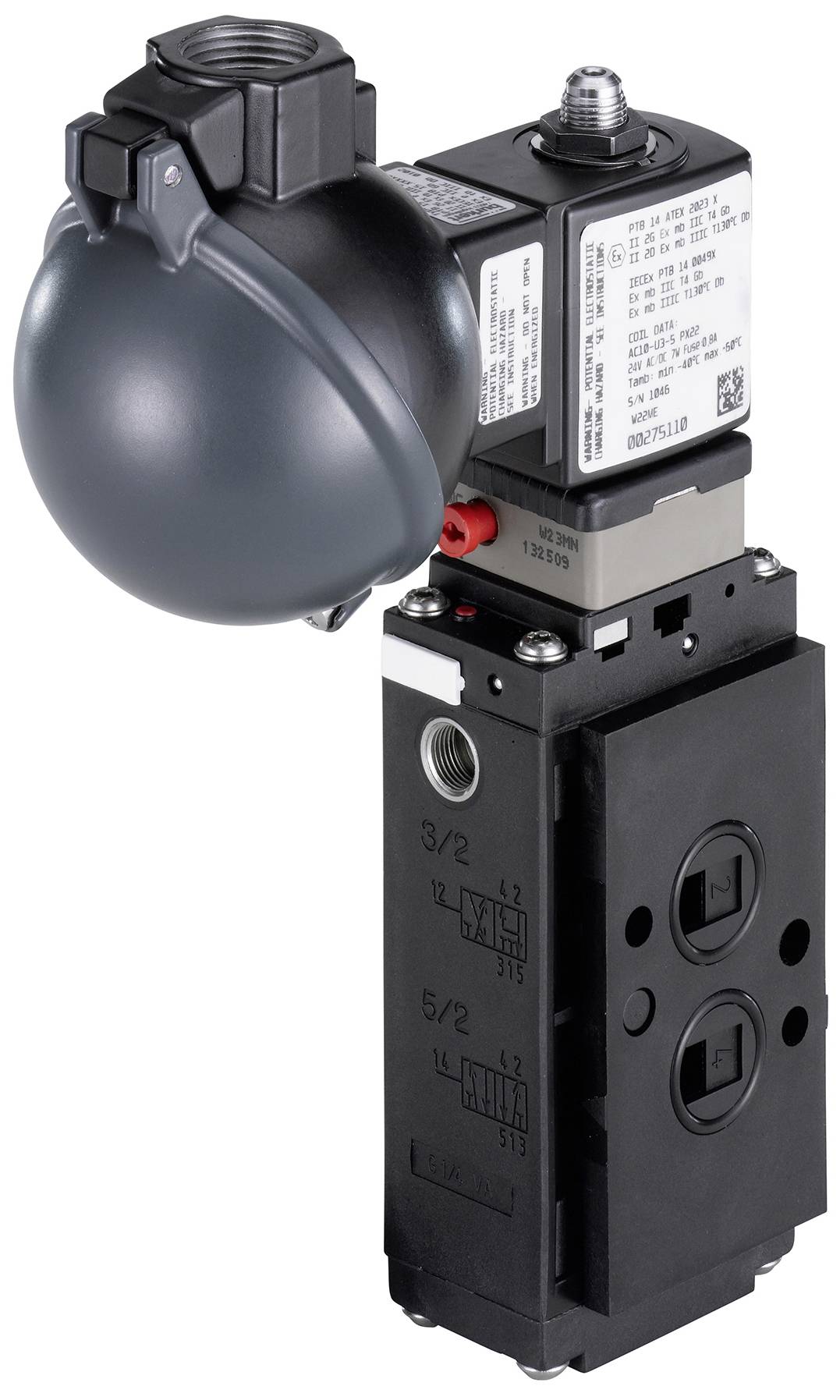

Elektronický ventil s viacerými prípojkami, čiernym krytom a okrúhlym sivým ovládacím prvkom na vrchu.

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 4. 11.

1 Ks

Počet

Celkom (345,00 € / kus)

345,00 €

s DPH

Doprava zadarmo

Už len 1 Ks skladom!

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

3/2 a 5/2 cestný pneumatický ventil 32mm

Veľký prietok
Nízka spotreba elektrickej energie
Jednoduchá alebo bloková montáž
Verzie Standard, Ex mb, Ex eb mb a Ex ia
Zásuvka G 1/4”, NPT 1/4” a príruba NAMUR

Technické parametre

Pohon - ručné ovládanie Materiál: PA (polyamid)
Vybavenie (ventilový ostrovček) - rozmer poradia 1: 33 mm
Materiál tesnenia - materiál tesnenia hlavného ventilu: PUR (polyuretán)
Tesniaci materiál - materiál tesnenia pilotného ovládača: FKM (fluórová guma)
Tlak a teplota - Teplota média min: -10 °C
Tlak a teplota - Teplota média max: 50 °C
Tlak a teplota - Teplota okolia min: -25 °C
Tlak a teplota - Teplota okolia max: 55 °C
Tlak a teplota - menovitý tlak min: 2 bar
Tlak a teplota - Menovitý tlak max: 10 bar
Elektrické pripojenie - zásuvka zariadenia súčasťou dodávky: nie je súčasťou dodávky
Elektrické pripojenie - Typ elektrického pripojenia: Svorkovnica bez poistky
Elektrické pripojenie - Poloha elektrického pripojenia: napájacia strana
Vlastnosti zariadenia - Produktová podskupina: Pneumatické ventily
Charakteristika zariadenia - typ resetu: vzduchová pružina + mechanická pružina
Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Sedlový ventil
Vlastnosti zariadenia - Typ ovládania ventilu: elektrické
Vlastnosti zariadenia - Otvorený čas spínania max.: 20 ms
Vlastnosti zariadenia - spínací čas zopnutia max.: 40 ms
Vlastnosti zariadenia - Nominálny prevádzkový režim/pracovný cyklus: 100 %
Vlastnosti zariadenia - Integrovaná redukcia výkonu: Nie
Menovitý priemer (hodnota Kv) - hodnota QNn (plyn): 900 l/min
Menovitá šírka (hodnota Kv) - menovitá šírka pilotného ovládača (mm): 1,2 mm
Menovitá šírka (hodnota Kv) - menovitá šírka hlavného ventilu 1 (P) (mm): 6 mm
Pripojenie procesu/potrubia - Priemer pripojenia prívodu (palec): 1/4 palca
Procesné/rúrkové pripojenie - typ napájacieho pripojenia: vnútorný závit
Procesné / linkové pripojenie - napájanie Typ závitu: G
Procesné / linkové pripojenie - vzor príruby: FM02
Procesné/rúrkové pripojenie - pracovný typ pripojenia: príruba
Procesné / linkové pripojenie - pracovná poloha pripojenia: oproti strane napájania
Procesné / linkové pripojenie - pracovné pripojenie Materiál: PA (polyamid)
Procesné / linkové pripojenie - vzor pracovnej príruby: NAMUR
Trieda ochrany - Trieda ochrany IP (max. s vhodným pripojením): IP65
Napätie - Napätie batérie: Áno
Napätie - napätie min / menovité napätie: 24 V
Napätie - Napätie max / Menovité napätie: 24 V
Napätie – striedavé napätie: Áno
Napätie - jednosmerné napätie: Áno
Cievka (jadro) - Veľkosť cievky: 40 mm
Cievka (jadro) - Elektrický príkon min.: 1,8W
Cievka (jadro) - Elektrický príkon max.: 1,8W
Cievka (jadro) - LED zapojenie cievky: Nie
Cievka (jadro) - vedenie cievky Prepäťová ochrana: bez
Cievka (jadro) - usmerňovač vedenia cievky: Áno
Cievka (jadro) - cievka Zapojenie Ochrana pólov: Nie
Cievka (jadro) - zapojenie cievky voľnobežná dióda: č
Cievka (jadro) - vedenie cievky voľnobežná dióda redundantná: Nie
Materiály - Hlavný ventil Materiál v kontakte s médiom: PA (polyamid)
Materiály - Hlavný ventil Materiál v kontakte s prostredím: PA (polyamid)
Materiály - pilotné riadenie Materiál v kontakte s médiom: PA (polyamid)
Materiály - pilotné ovládanie Materiál v kontakte s prostredím: PA (polyamid)
Prevádzkový režim - Číslo pripojenia fluidnej linky: 5
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
Ako to funguje - funkcia ventilu: W - otvorený v pokojovej polohe - tlakový port 1 do pracovného portu 2, pracovný port 4 do výstupu 5 otvorený, výstup 3 zatvorený W - otvorený v pokojovej polohe - tlakový port 1 do pracovného portu 2, prac. port 4 na výstup 5 otvorený, výstup 3 zatvorený
Režim prevádzky - manuálna prevádzka: áno
Režim prevádzky - ručný typ prevádzky: kombinácia otočnej páky a tlačidla
Režim prevádzky - blokovanie manuálneho chodu: áno
Prevádzkový režim - ručná prevádzka otvor pre skrutku: áno
Typ schválenia: IECEx, ATEXIECEx, ATEX
Typ schválenia: mb IIC T6 Gb; mb IIIC T80 °C Db; Jedna zostava, II 2 Gmb IIC T6 Gb; II 2 D mb IIIC T80 °C Db; Jednoduchá montáž
Frekvencia napätia: 50/60 Hz

Kategória výrobku: pneumatický ventil

Prevádzková teplota: -10 °C (min)

Min. prevádzková teplota: -10 °C

Číslo výrobcu: 350491

Prevádzkový tlak (max.): 10 bar

Prevádzkový tlak (min.): 2 bar

Rozsah prevádzkového tlaku: 2 do 10 bar

Prevádzkové medium: stlačený vzduch

Šírka: 32 mm

Ø vedenie: 6 mm

: IP65

Materiál puzdra: PA

Typ: 6519

Max. teplota média: 50 °C

Min. teplota média: -10 °C

Hmotnosť: 1.0700 kg

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3047557 Bürkert pneumatický ventil 6519 350491 2 do 10 bar 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3047557 Bürkert pneumatický ventil 6519 350491 2 do 10 bar 1 ks

Popis

Typ 6518 je pilotne ovládaný 3/2-cestný ventil a typ 6519 je 3/2, 5/2 alebo 5/3-cestný ventil. Spolu tvoria sériu. Ventily je možné použiť samostatne alebo na blokoch. Pracujú bez stálej spotreby vzduchu a slúžia na ovládanie dvoj alebo jednočinných pohonov. Použitie vysoko kvalitných materiálov umožňuje použitie ventilov aj v otvorenom a chemickom prostredí. Séria obsahuje zariadenia s certifikátom Ex a vzorom príruby NAMUR. S ventilovými režimami C, D a H monostabilný je možné dosiahnuť úroveň bezpečnosti SIL2 v súlade s IEC 61508 v závislosti od architektúry bezpečnostného zariadenia.
