Name: Bürkert ventil so šikmým sedlom 2000 1646 0 do 11 bar 1 ks
Brand: Bürkert
SKU: 3046881
Availability: BackOrder

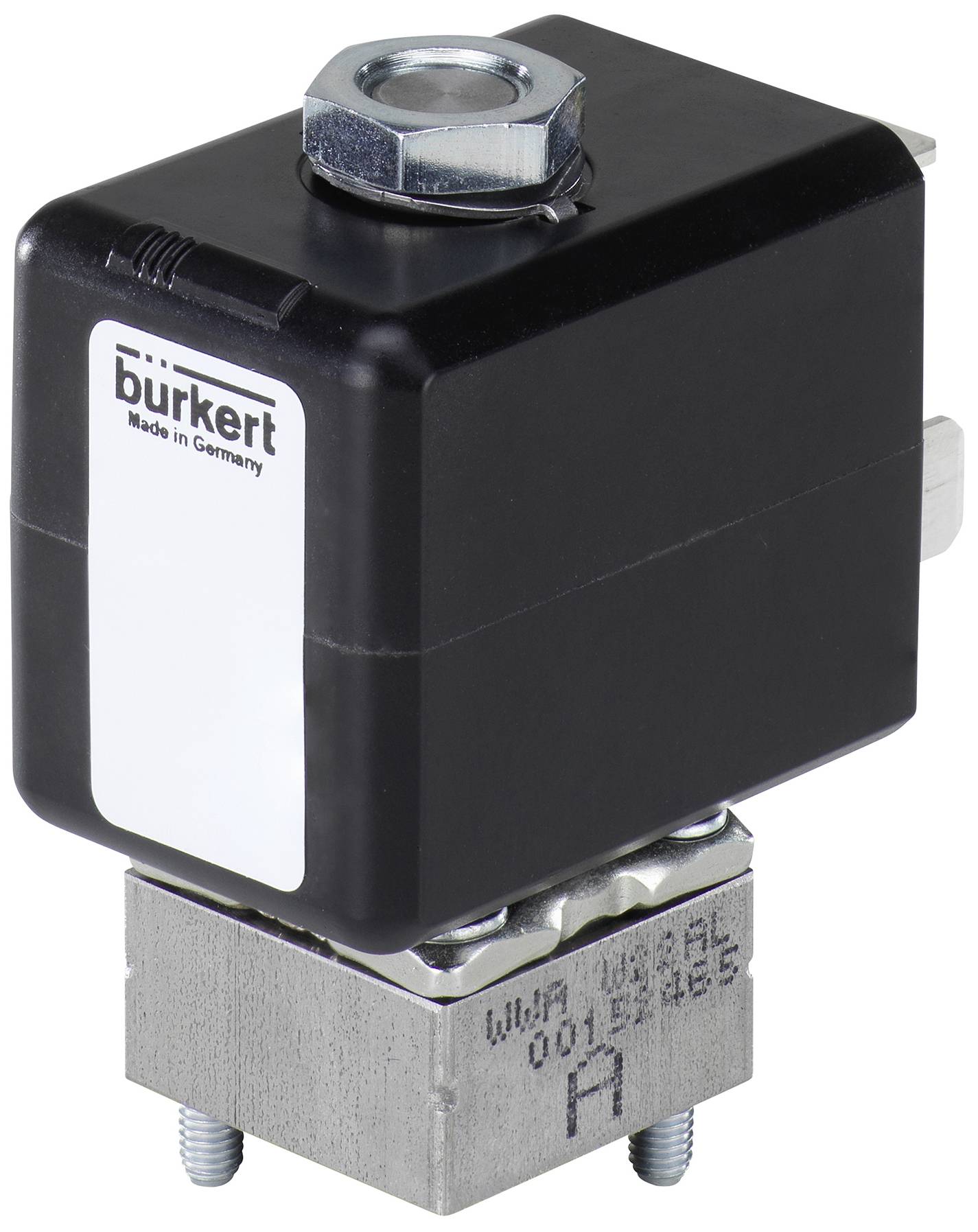

Čierne, obdĺžnikové magnetické ventily s nápisom 'burkert Made in Germany' na prednej strane.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 4. 11.

12 Ks

Počet

Celkom (259,00 € / kus)

259,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Pohon - Verzia pohonu: Classic
Pohon - Veľkosť pohonu: 63 mm
Pohon - dotaz na polohu cez magnetický piest: č
Pohon - Kategória materiálu pohonu: Plasty
Materiál pohonu: PA (polyamid)
Pohon - O-krúžok medzi krytom a vložkou: Nie
Typ pripojenia pohonu - ovládacieho vzduchu: vnútorný závit
Typ závitu pripojenia pohonu - ovládacieho vzduchu: G
Priemer pripojenia pohonu - ovládacieho vzduchu (palec): 1/4 palca
Poloha pripojenia pohonu - ovládacieho vzduchu: v smere vedenia
Materiál pripojenia pohonu - ovládacieho vzduchu: nehrdzavejúca oceľ
Pohon - priemer otvoru pre reguláciu vzduchu: 2 mm
Pohon – Rozhranie s pohonom: metrický
Pohon - Zvýšená chemická odolnosť pohonu: Nie
Pohon - ovládací kužeľ: Nie
Prípojka pohonu - riadiaceho vzduchu 1 Predmontované: kužeľová zátka
Prípojka pohonu - riadiaceho vzduchu 2 Predmontované: kužeľová zátka
Tesniaci materiál - kategória materiálu tesnenia sedla: plasty
Materiál tesnenia - materiál tesnenia sedadla: PTFE (polytetrafluóretylén)
Tesniaci materiál - materiál puzdra tesniacej vsuvky: grafit
Tesniaci materiál - Balené tesnenie obsahuje: Áno
Tlak a teplota - menovitý tlak (DIN EN 1333): nie je k dispozícii
Tlak a teplota - Teplota média min: -10 °C
Tlak a teplota - Teplota média max: 185 °C
Tlak a teplota - Teplota okolia min: -10 °C
Tlak a teplota - Teplota okolia max: 55 °C
Tlak a teplota - menovitý tlak min: 0 bar
Tlak a teplota - Menovitý tlak max: 11 bar
Tlak & teplota - kontrolný tlak min: 4,5 bar
Tlak & teplota - riadiaci tlak max: 10 bar
Tlak a teplota - menovitý tlak (DIN EN 1759): nie je k dispozícii
Tlak a teplota - Kontrolný tlakový podtlak: Nie
Vlastnosti zariadenia - podskupina produktov: ventily otvorené/zatvorené
Vlastnosti zariadenia - Hlavný ventil Funkčný princíp: Ventil s uhlovým sedlom
Vlastnosti zariadenia - Typ ovládania ventilu: pneumatické
Vlastnosti zariadenia - Štruktúra ventilu: Pohon
Vlastnosti zariadenia - výroba telesa ventilu: liatina
Vlastnosti zariadenia - prietok: pod sedadlom
Vlastnosti zariadenia - vákuová verzia: č
Charakteristika zariadenia - kyslíková verzia: č
Medium & Calibration - CIP schopný: Áno
Medium & Calibration - SIP schopný: Áno
Nominálna šírka (hodnota Kv) - Nominálna šírka krytu: 25 mm
Nominálna šírka (hodnota Kv) - Nominálna šírka krytu (IN): 1 palec
Nominálna šírka (hodnota Kv) - Nominálna šírka sedadla: 25 mm
Materiály - Kategória materiálu telesa ventilu: Kovy
Materiály - materiál tela ventilu: nehrdzavejúca oceľ
Materiály - Teleso ventilu Povrchová úprava vo vnútri: neopracovaná
Materiály - Teleso ventilu Vonkajšia povrchová úprava: neopracovaná
Spôsob činnosti - funkcia ventilu Počet spínacích polôh: 2
Režim prevádzky - manuálna prevádzka: Nie
Režim prevádzky - funkcia ovládania: A - zatvorené v pokojovej polohe (NC)
Režim prevádzky - Dodatočná manuálna prevádzka zahŕňa: Nie
Schválenia - priložený certifikát o skúške z výroby 3.1: č
Typ schválenia: IECEx, ATEXIECEx, ATEX
Typ schválenia: Ex h IIIC T135°C Db, Ex h IIC T4 Gb, II 2 G Ex h IIC T4 Gb, II 2 D Ex h IIIC T135°C Db

Kategória výrobku: ventil so šikmým sedlom

Rozsah stupnice (min.): 0 bar

Rozsah stupnice (max.): 11 bar

Prevádzková teplota: -10 °C (min)

Min. prevádzková teplota: -10 °C

Číslo výrobcu: 1646

Rozmer.: (Ø) 63 mm

Prevádzkový tlak (max.): 11 bar

Prevádzkový tlak (min.): 0 bar

Rozsah prevádzkového tlaku: 0 do 11 bar

Prevádzkové medium: stlačený vzduch

(Ø): 63 mm

Ø vedenie: 25 mm

Typ: 2000

Max. teplota média: 185 °C

Min. teplota média: -10 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3046881 Bürkert ventil so šikmým sedlom 2000 1646 0 do 11 bar 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3046881 Bürkert ventil so šikmým sedlom 2000 1646 0 do 11 bar 1 ks

Popis

Externe ovládaný uhlový sedlový ventil pozostáva z pneumaticky ovládaného piestového pohonu a telesa 2-cestného ventilu. V závislosti od teploty okolia je pohon dostupný v dvoch rôznych materiáloch, PA a PPS. Osvedčené, samonastaviteľné tesnenie vretena zaisťuje vysokú tesnosť. Prietokovo efektívne 2/2-cestné ventilové telesá vyrobené z červeného bronzu alebo z nerezovej ocele liateho na vytavenie umožňujú vysoké prietoky. Tieto bezúdržbové a robustné ventily je možné dodatočne vybaviť rozsiahlym sortimentom príslušenstva pre indikáciu polohy, obmedzenie zdvihu alebo manuálne núdzové ovládanie.

Tento text bol preložený strojovo.
