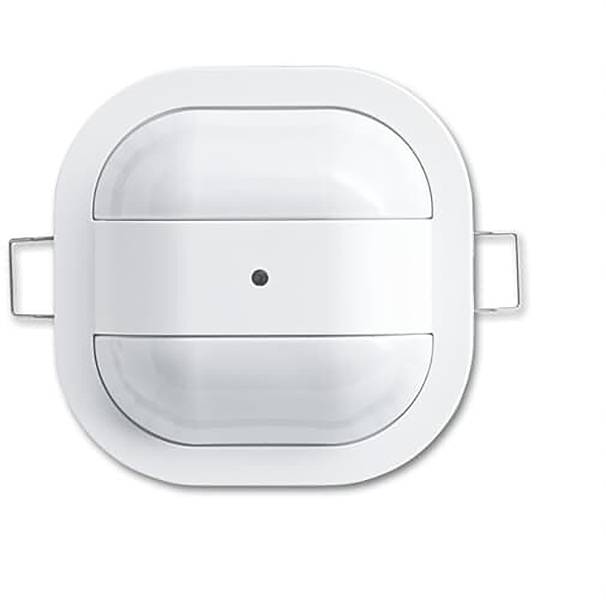

Busch-Jaeger 2CKA006800A2734 zabudovateľný detektor prítomnosti osôb 360 ° relé viacfarebná funkcia trvalého svetla
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (93,49 € / kus)
93,49 €
bez DPH.
Doprava zadarmo
Technické parametre
- výška 94 mm
- Šírka: 94 mm
- Hĺbka: 72 mm
- Hĺbka vstavania: 49 mm
- Dizajn: Detektor prítomnosti
- Typ montáže: iný
- Materiál: Plast
- Farba: biela
- Stupeň krytia (IP): IP40
- Povrchová ochrana: neošetrená
- Priehľadné: nie
- Povrchová úprava: matná
- Menovité napätie: 230 V
- Typ pripojenia: Zásuvná svorkovnica
- Bez halogénov: áno
- Typ napätia: AC
- Frekvencia: 50 – 60 Hz
- Maximálny spínací výkon LED: 200 W
- Max. výkon 2300 W
- Vhodné pre C-zaťaženie: áno
- Minimálna hĺbka krabice zariadenia: 49 mm
- Kompatibilné s Apple HomeKit: nie
- Kompatibilné s Google Assistant: nie
- Kompatibilné s Amazon Alexa: nie
- Podpora IFTTT: nie
- Vhodné na montáž na stenu: nie
- Vhodné na montáž na strop: áno
- Priemer inštalácie: 68 mm
- Kvalita materiálu: Termoplast
- Antibakteriálna úprava: nie
- RAL číslo (podobné): 9016
- Nastaviteľný jas odozvy: áno
- Optimálna montážna výška: 2 m
- Maximálny dosah na jednu stranu: 6 m
- Maximálny dosah (čelne): 6 m
- Priemer detekčnej oblasti na podlahe: 12 m
- Horizontálny uhol detekcie: 90° až 360°
- Monitorovanie schodiska: áno
- Minimálny prevádzkový čas: 60 s
- Maximálna prevádzková doba: 30 minút
- Konštantné ovládanie svetla: nie
- Ovládanie HVAC: nie
- Sieťové pripojenie: áno
- Vhodné pre bezdrôtový prenos: nie
- Ochrana proti plazivému pohybu/monitorovanie zadného poľa: áno
- Nastaviteľná citlivosť odozvy: nie
- Funkcia učenia pre jas odozvy: nie
- Funkcia stmievania so stmievačom: nie
- Chodba pre zvieratá: nie
- Vchod do pobočky: áno
- S diaľkovým ovládaním: nie
- Typ senzora: pasívny infračervený
- S rozhraním DALI: nie
- Nútená aktivácia: áno
- Nútené vypnutie: áno
- Uhol skenovania: 360°
- Obtokový spínač: nie
- Maximálna plocha na použitie: 110 m²
- Diaľkovo ovládateľné: áno
- So signálnou jednotkou: nie
- Oneskorenie vypnutia: 0 s
- Jas odozvy: 5 – 2000 lx
- Teplota: -5 až 45 °C
- Maximálny zapínací prúd: 800 A
- Minimálny zapínací prúd: 0,01 A
- Funkcia alarmu: nie
- Oneskorenie zapnutia: 0 s
- Rozsah natočenia senzora, horizontálne: 0°
- Rozsah natočenia senzora, vertikálne: 0°
- Počet spínacích zón: 640
- Kategória výrobku
detektor prítomnosti osôb
- Uhol snímania
360°
6 m
- Spôsob montáže
zabudovateľný
- Prevádzkové napätie
230 V/AC
- Typ spínacieho kontaktu
relé
- Spínací výkon
2300 W
- Spínací výkon LED lampy
200 W
- Farba
viacfarebná
- Podobný RAL
9016
- Šírka
94 mm
- V
94 mm
- Rozmer.
(š x v) 94 mm x 94 mm
- Špecifikácia
funkcia trvalého svetla
- UKCA
Nie je relevantné
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3547890 Busch-Jaeger 2CKA006800A2734 zabudovateľný detektor prítomnosti osôb 360 ° relé viacfarebná funkcia trvalého svetla
Popis
Detektor prítomnosti s meraním zmiešaného svetla.
Na spínanie svetiel na základe jasu a pohybu.
S relé s vysokou záťažou pre prevádzku LED.
Dosah detekcie (pri montážnej výške 3 m): kruhový: Sediace osoby: do Ø 10 m, kráčajúce osoby: do Ø 12 m.
Rozšírenie detekčného dosahu kombináciou rozšírení.
Montážna výška 23 mm.
Pre poloautomatickú a plne automatickú prevádzku.
Dodatočná možnosť zapnutia/vypnutia pomocou tlačidla.
S funkciou nepretržitého svietenia/nepretržitého vypnutia (8 hodín), možno aktivovať cez inteligentný pomocný vstup.
S testovacou prevádzkou nezávislou od jasu na vyhodnotenie rozsahu detekcie.
S funkciou učenia pre prahovú hodnotu prepínania jasu, potrebný ručný vysielač s infračerveným servisom.
S indikátorom zberu údajov v testovacom režime.
Montáž na strop pomocou integrovaných pružinových svoriek.
Zariadenie proti otáčaniu pomocou dodatočného rýchloupínacieho upínania.
Nastavovacie prvky sú prístupné spredu.
Hustota monitorovania: 72 sektorov so 640 prepínacími segmentmi.
Oneskorenie vypnutia: cca 1 min - 30 min alebo nastaviteľné krátkodobé impulzy.
Diaľkovo ovládateľné pomocou infračerveného servisného ručného vysielača 6843.
Vhodné pre zavesené stropy s hrúbkou panelu 9 až 25 mm.
Rozmery montážneho otvoru: Ø 68 mm.
Kvôli fyzikálnym obmedzeniam je dosah detekcie kratší pri priblížení sa zo stredu.
Pri použití v spojení s relé/stýkačom musí byť k dispozícii zhášací prvok RC, číslo dielu 6899.
Odporúčanie: HaloX® 100 od spoločnosti Kaiser (č. výrobku 1281-00) s príslušným krytom (1281-01 alebo 1281-61 pre pohľadový betón) alebo IBTronic H120-68 od spoločnosti Spelsberg
Dizajnová rada: ProfessionalLINE
Tento text bol preložený strojovo.
