Name: červená, žltá 3-pólové 16 mm² 32 A 1 spínací, 1 rozpínací 690 V/AC Siemens 3LD22031TP53
Brand: Siemens
SKU: 1743138
Availability: BackOrder

Červený núdzový vypínač so žltým pozadím a tromi zelenými svorkami.

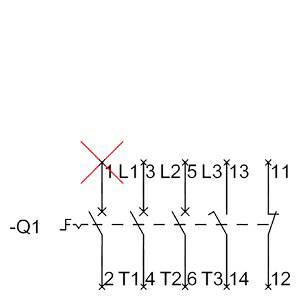

Schéma zapojenia nadprúdového relé so šiestimi svorkami. Svorky L1, L2, L3 znázorňujú prúdové vedenia; T1, T2, T3 sú výstupy. Červené 'X' označuje chybný kontakt.

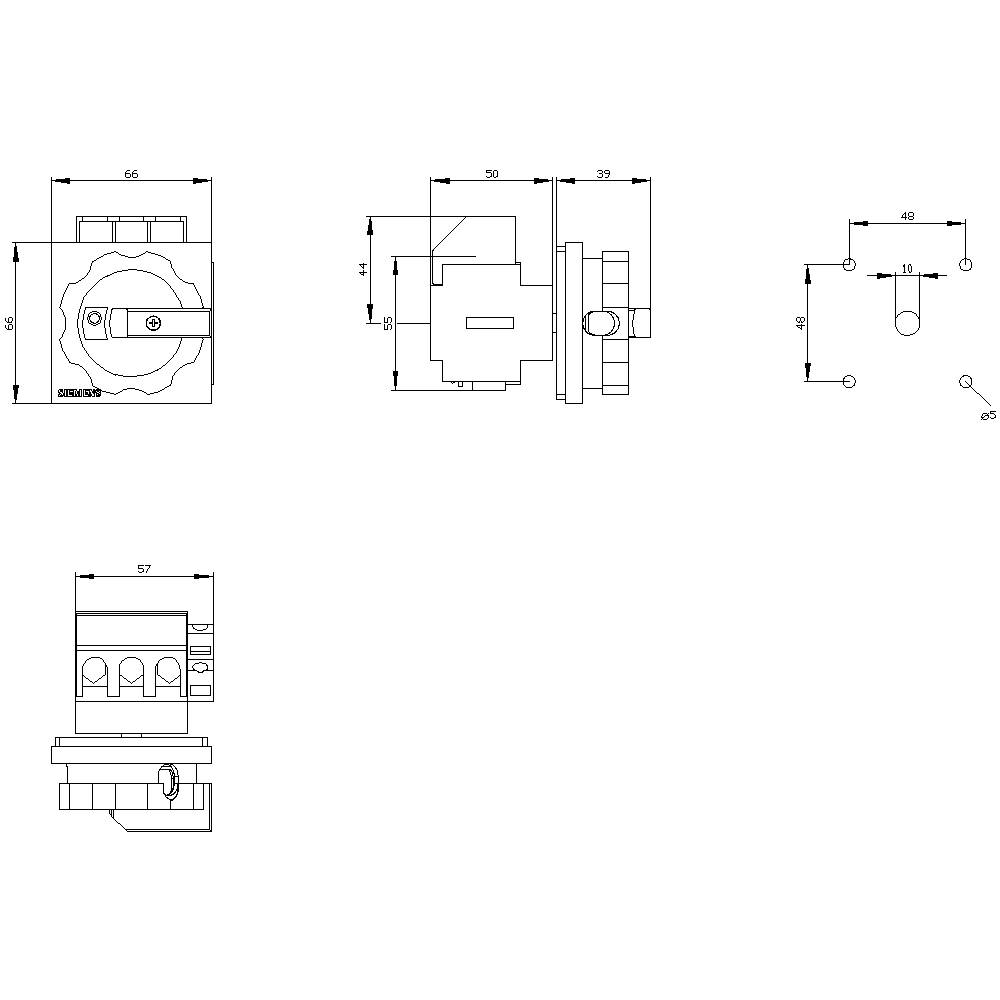

Technický výkres spínača s rôznymi pohľadmi a rozmermi v milimetroch. Hore vľavo čelný pohľad, hore vpravo bočný pohľad, dole vľavo zadný pohľad.

1/3

Ilustračný obrázok

Menovité napätie

690 V/AC

Pólov

Menovitý prúd - filter

32 A

Typ kontaktu

1 spínací

1 rozpínací

Prevádzkové napätie

690 V/AC

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (69,99 € / kus)

69,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Ochranný druh IP65
Izolačné napätie: 690 V
Pracovná frekvencia: 50/60 Hz
Teplota okolia: -25 ° C - +55 ° C
Odpor impulzného napätia: 6 kV
mechanická životnosť: 100000
elektrická životnosť: 6000
Farba ovládača: červená
Veľkosť odpínača: 2
Strata výkonu: 5,4 W

Typ kontaktu: 1 spínací
1 rozpínací

Prevádzkové napätie: 690 V/AC

Menovité napätie: 690 V/AC

Farba: červená
žltá

Prierez: 16 mm²

Pólov: 3

Rozmer.: (š x v x h) 67 x 83 x 92.5 mm

Menovitý prúd: 32 A

Menovitý prúd - filter: 32 A

Prevedenie: Núdzový vypínač

Šírka: 67 mm

V: 83 mm

Hĺbka: 92.5 mm

: 10 kW

: 1

: 1

: 32 A

: 3

: IP65

: 0

: 1

: ÁNO

: NIE

: Frame clamp

: ÁNO

: Short rotary handle

: ÁNO

: ÁNO

: ÁNO

: 12 kW

: 0.64 kA

: Red

: NIE

: ÁNO

: NIE

: NIE

: NIE

: 690 V

: NIE

: NIE

: Built-in device fixed built-in technique

: 32 A

: NIE

: 22

: Other

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1743138 červená, žltá 3-pólové 16 mm² 32 A 1 spínací, 1 rozpínací 690 V/AC Siemens 3LD22031TP53

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1743138 červená, žltá 3-pólové 16 mm² 32 A 1 spínací, 1 rozpínací 690 V/AC Siemens 3LD22031TP53

Popis

Siemens 3LD2203-1TP53. Vstupná frekvencia striedavého prúdu: 50/60 Hz, menovitý prúdový výstup: 32 A, spínacia kapacita: 640 A. Farba produktu: červená, žltá. Šírka: 67 mm, hĺbka: 92,5 mm, výška: 83 mm

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
