Chauvin Arnoux D38N adaptér prúdových klieští Kalibrované podľa (DAkkS) Rozsah merania A / AC (rozsah): 1 - 9000 A

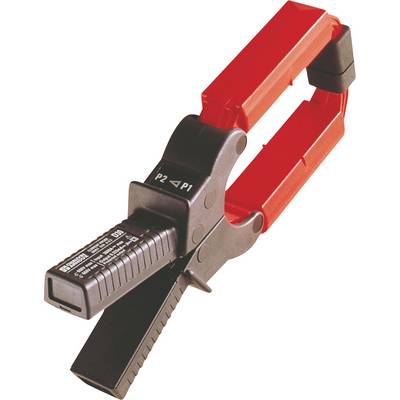

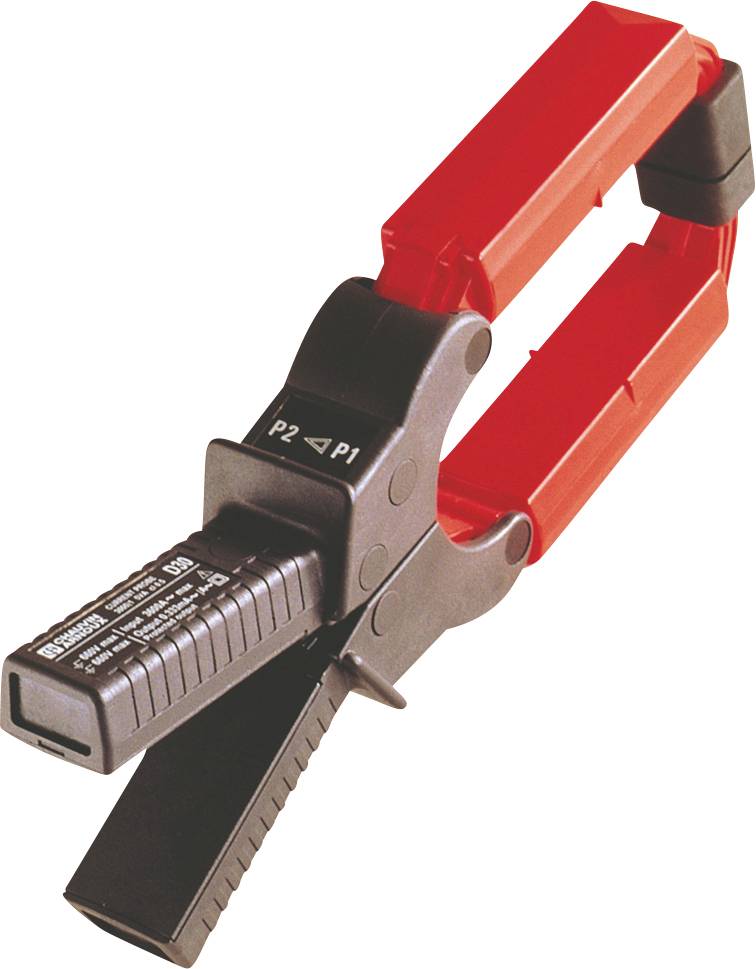

Červené a čierne ampérmetre s dvomi izolovanými rukoväťami, používané na meranie elektrického prúdu prechádzajúceho vodičom.

Ilustračný obrázok

Dodatočné informácie:

Datasheety: (PDF)

Doručenie: Ut 29. 9.

Počet

Set(y)

Celkom (1 023,58 € / kus)

1 023,58 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Svorky D - presné meranie striedavých prúdov až do 3000 A!

Výstupný signál: striedavé napätie
Pomer výstup / vstup: 10 mV / A AC, 1 mV / AAC, 0,1 mV / A AC,
Výstup: koaxiálny kábel a izolovaný konektor BNC

Technické parametre

Transformačný pomer (vstup / výstup): 1 A / 10 mV alebo 1 A / 1 mV alebo 1 A / 0,1 mV

Kategória výrobku: adaptér prúdových klieští

Pripojenie typu A: BNC zástrčka

: DAkkS

Min. meraná hodnota A / AC: 1 A

Max. meraná hodnota A / AC: 9000 A

Základná presnosť: 2 %

Rozmer.: (d x š x v) 48 x 120 x 315 mm

Meranie prúdu: AC

Kategória merania: CAT III 600 V
CAT IV 300 V

Hmotnosť: 1200 g

Výstupný signál (max.): 1 V

Frekvencia (max.): 50 kHz

Šírka: 120 mm

V: 315 mm

Dĺžka: 48 mm

Varianty(Všetky ceny sú bez DPH.)

Max. meraná hodnota A / AC

Kalibrované podľa

Pripojenie typu A

Min. meraná hodnota A / AC

Kategória merania

Meranie prúdu

Chauvin Arnoux D30CN adaptér prúdových klieští Rozsah merania A / AC (rozsah): 1 - 3600 A

Objednávacie číslo:2199864

3600 A

bez certifikátu

zástrčka 4 mm

1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C113 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Objednávacie číslo:2199882

1200 A

bez certifikátu

zástrčka 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C122 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 1 - 1200 A

Objednávacie číslo:2199884

1200 A

bez certifikátu

zásuvka 4 mm

1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C100 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Objednávacie číslo:2199893

1200 A

bez certifikátu

zásuvka 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C106 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Objednávacie číslo:2199908

1200 A

bez certifikátu

zásuvka 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C112 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Objednávacie číslo:2199911

1200 A

bez certifikátu

zásuvka 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C102 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Objednávacie číslo:2199915

1200 A

bez certifikátu

zásuvka 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C117 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 1 - 1200 A

Objednávacie číslo:2199916

1200 A

bez certifikátu

zástrčka 4 mm

1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C107 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Objednávacie číslo:2199925

1200 A

bez certifikátu

zástrčka 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C148 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 1 - 1200 A

Objednávacie číslo:2199926

1200 A

bez certifikátu

zásuvka 4 mm

1 A

CAT III 600 VCAT IV 300 V

Na stiahnutie

Datasheet

Datasheet 2468832 Chauvin Arnoux D38N adaptér prúdových klieští Kalibrované podľa (DAkkS) Rozsah merania A / AC (rozsah): 1 - 9000 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2468832 Chauvin Arnoux D38N adaptér prúdových klieští Kalibrované podľa (DAkkS) Rozsah merania A / AC (rozsah): 1 - 9000 A

Popis

Modelová rada "D" ponúka prúdové kliešťové transformátory na presné meranie striedavých prúdov až do 3000 A.
Obdĺžnikový tvar čeľustí, kvalita magnetických obvodov a distribuované vinutia umožňujú presné meranie na hrubých kábloch a prípojniciach.
V spojení s osciloskopom je možné tento izolovaný prúdový transformátor s 3 meracími rozsahmi použiť na zobrazenie špičkových prúdov až do 9 000 A so šírkou pásma až 50 kHz.
