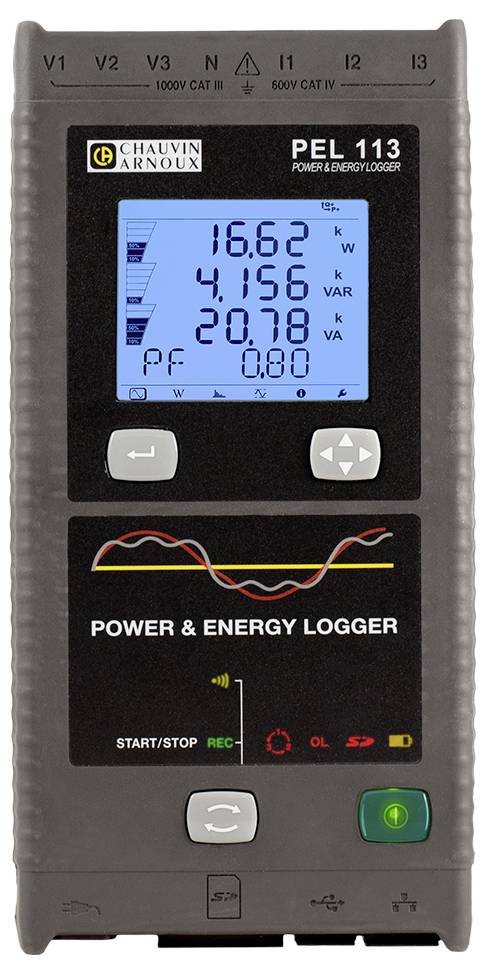

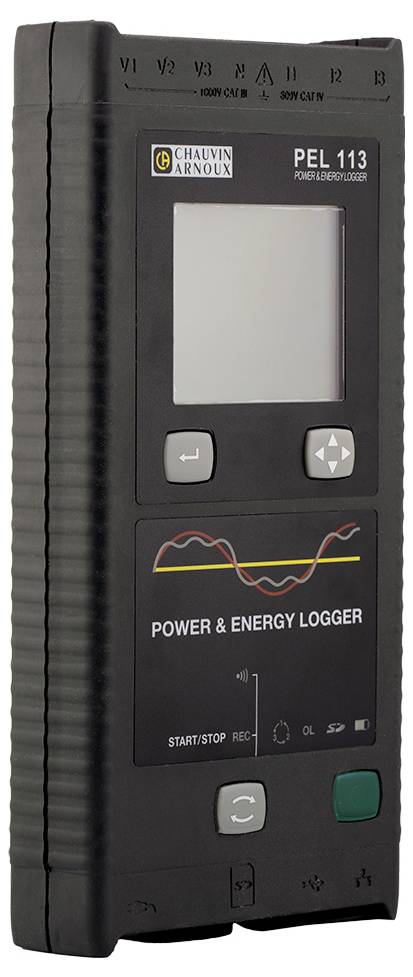

Chauvin Arnoux PEL 113 sieťový analyzátor 3-fázové vr. prúdových klieští, s funkciou záznamníka, Meranie energie, Analýz
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (4 645,00 € / kus)
4 645,00 €
s DPH
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Sieťový analyzátor
- Záznamník na zaznamenávanie a analýzu spotreby energie s cieľom optimalizovať energetickú účinnosť
- Zaznamenávajte výkon všetkých typov elektrických inštalácií až niekoľko mesiacov v trojfázovom režime
- Zaznamenávajte všetky elektrické parametre (prúdy, napätia atď.), ako aj harmonické bez prerušenia napájania
- Kompletná sada so softvérom DataView, 3 flexibilnými prúdovými transformátormi, sieťovým adaptérom PEL, magnetickými meracími sondami a ďalšími funkciami
- Bezplatný softvér PEL Transfer na konfiguráciu zariadení a spracovanie energetických údajov s rozpisom energie (strát)
- Všestranné možnosti komunikácie: Ethernet, USB, WLAN, IRD server

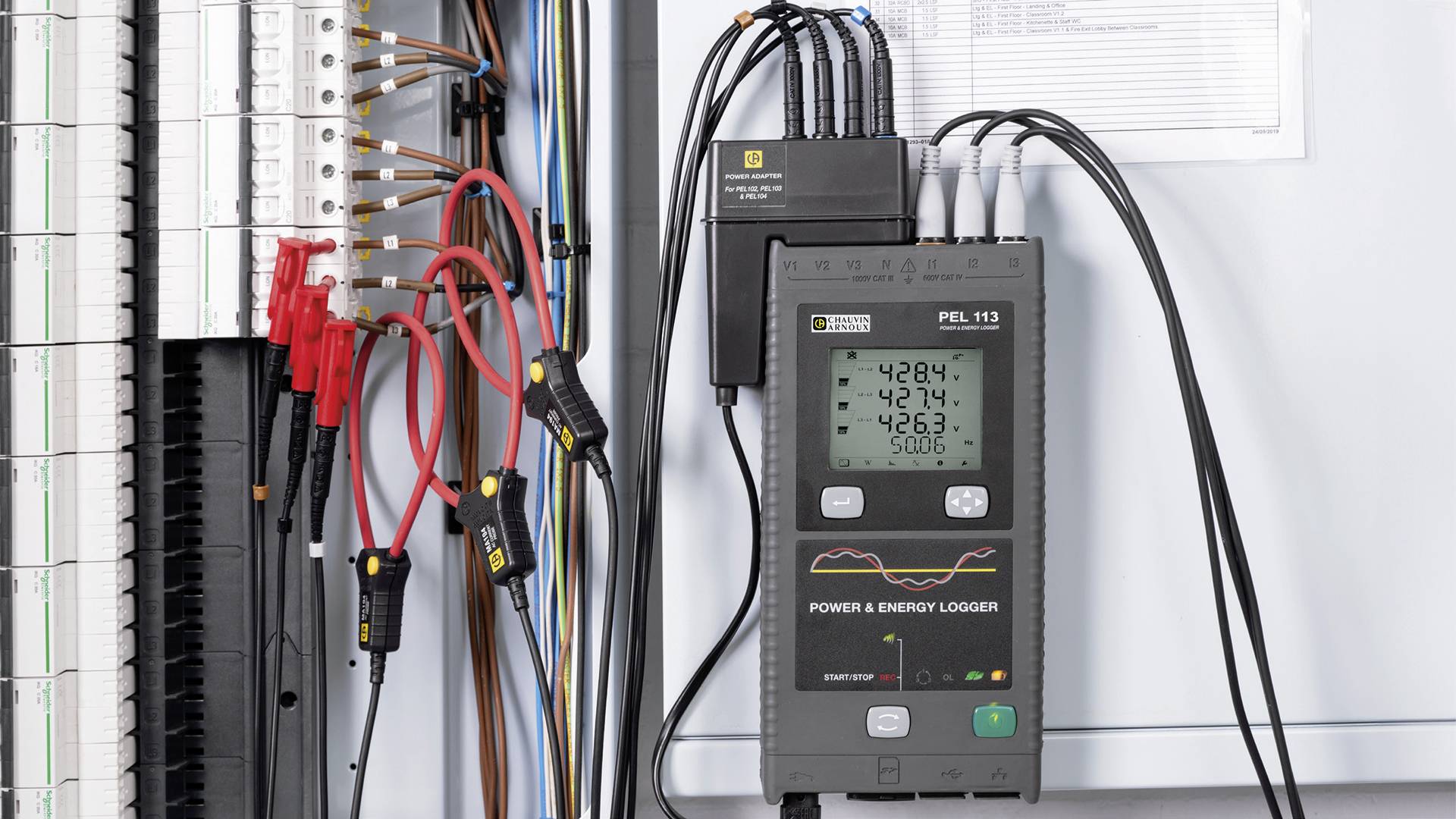

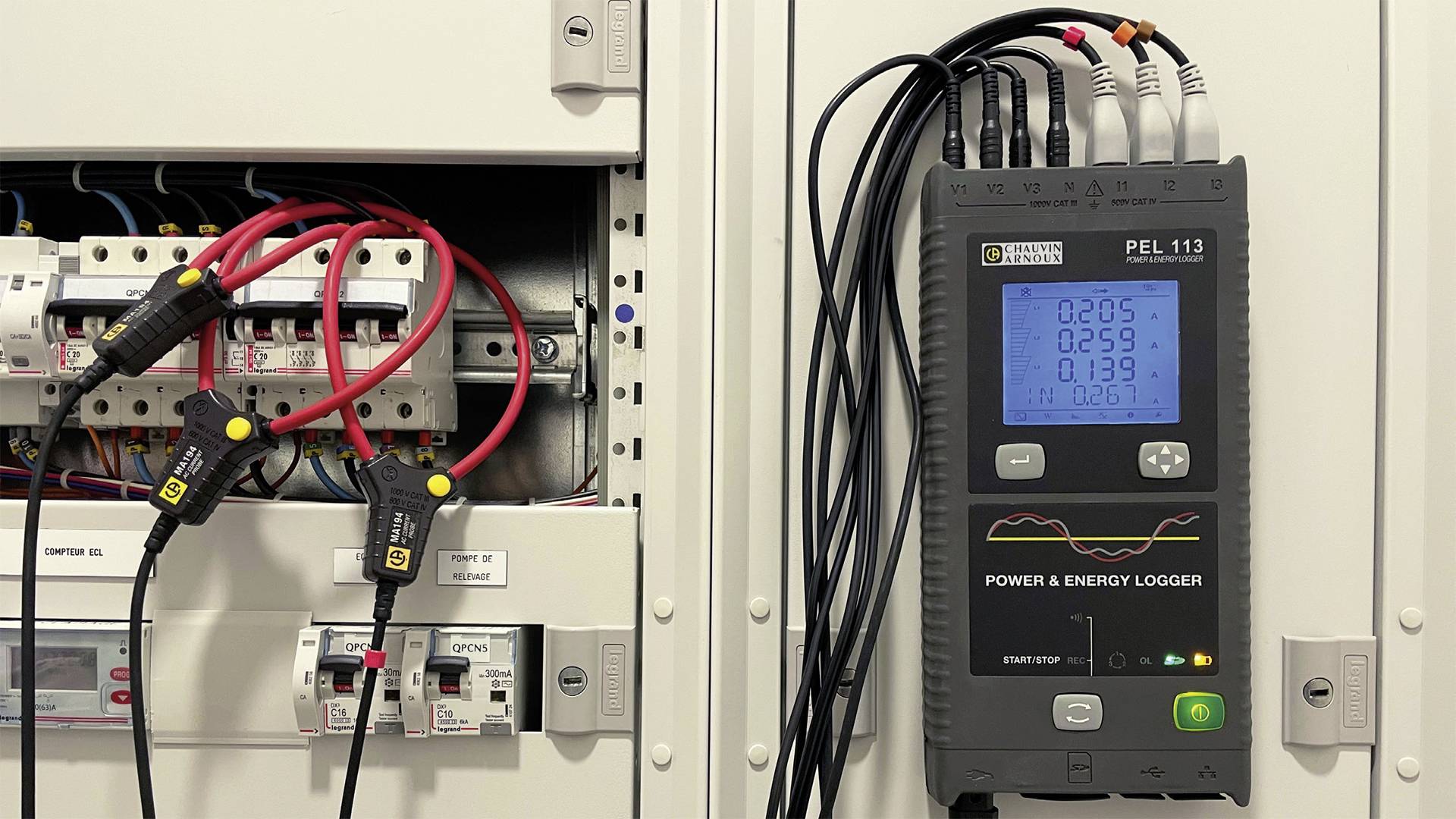

- Kompaktné, štíhle puzdro s magnetickým zadným krytom pre pohodlnú inštaláciu v rozvádzacej skrini

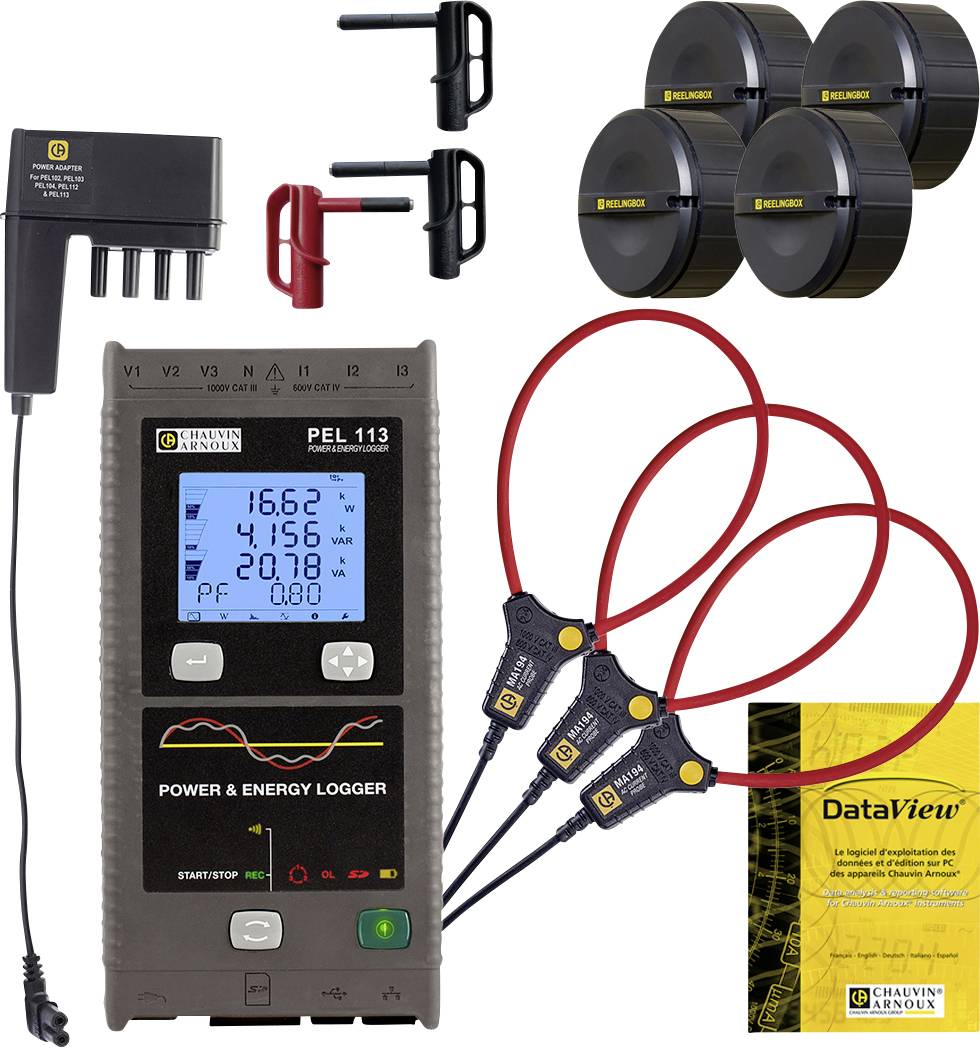

- Obsah balenia: 1 prenosné puzdro, 3 prúdové transformátory MA194-350 MiniFLEX, 1 sieťový adaptér PEL, 4 meracie káble napätia, 4 navíjacie boxy, 4 krokosvorky, 4 magnetické meracie sondy, 1 softvér DataView, 1 sada identifikačných dielov, 1 SD karta, 1 adaptér SD/USB, 1 USB kábel, 1 napájací kábel, 1 počítačový softvér (PEL Transfer), 1 stručný návod na obsluhu
Technické parametre
- Displej: So štyrmi digitálnymi displejmi
- Typ systémov: Jednofázové, dvojfázové, trojfázové s alebo bez nulového vodiča a iné špeciálne typy systémov
- Počet kanálov: 3 vstupy pre napätie, 3 vstupy pre prúd (vypočítaný prúd neutrálneho vodiča)
- Frekvencia siete: DC, 50 Hz, 60 Hz a 400 Hz
- Napätie (meracie rozsahy): 10,00 – 1 000 V AC / 100,00 – 1 000 V DC
- Transformátorové pomery: do 650 000 V / do 25 000 A
- Výkon: 10 W až 10 GW / 10 var až 10 Mvar / 10 VA až 10 GVA
- Energia: až 4 EWh / 4 EVAh / 4 Evarh (E = 1018)
- Poloha fázy: cos φ, tan Φ, PF
- Harmonické: THD
- Doplnkové funkcie: sled fáz, min/max, alarm, magnetické uchytenie
- Interval zberu údajov / agregácia: 5 meraní/s / od 1 min do 60 min
- Úložisko: SD karta, 8 GB (SD-HC karta až do 32 GB)
- Rozhrania: USB, Ethernet, WiFi (prístupový bod a hotspot), IRD Server DataView® Synchronizácia
- Rozmery: 256 x 125 x 37 mm
- Hmotnosť: 950 g
- Prevádzkový teplotný rozsah: 0 °C až +50 °C
- Kategória výrobku
sieťový analyzátor
- Kategória merania
CAT III 1000 V
CAT IV 600 V
- Fázová detekcia
áno
bez certifikátu
- Rozmer.
(d x š x v) 12.5 x 3.7 x 25.6 cm
- Hmotnosť
950 g
- Druh merania
3-fázové
- Vlastnosti
vr. prúdových klieští
s funkciou záznamníka
Meranie energie
Analýza zaťaženia
Online meranie
- Šírka
3.7 cm
- V
25.6 cm
- Dĺžka
12.5 cm
- Rozhranie
WLAN
Ethernet
USB
Wi-Fi
- UKCA
Nie je relevantné
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3436208 Chauvin Arnoux PEL 113 sieťový analyzátor 3-fázové vr. prúdových klieští, s funkciou záznamníka, Meranie energie, Analýz
Záručné podmienky
Záručné podmienky 3436208 Chauvin Arnoux PEL 113 sieťový analyzátor 3-fázové vr. prúdových klieští, s funkciou záznamníka, Meranie energie, Analýz
Popis
PEL 113 meria a ukladá všetku energiu a výkon. Môže sa použiť všade, kde je energia:
• Výrobcovia elektriny: obnoviteľné zdroje energie, tepelné elektrárne...
• Priemysel: kovospracujúci priemysel, výroba skla, potravinársky priemysel.
• Obytné a servisné budovy...
• Infraštruktúra a doprava
• Dátové centrá ...
Oblasti použitia
• Energetické audity
• Elektrická diagnostika
• Priemyselná údržba
Jednoduchá a overená ergonómia
• kompaktný a s magnetickým puzdrom
• 3 napäťové a 3 prúdové vstupy
• Štvornásobný digitálny displej s podsvietením
• Sebestačnosť počas celej fázy (s príslušenstvom)
Merania RMS a DC
• Striedavé a/alebo jednosmerné napätie do 1 000 V
• Prúdy do 10 kA AC, 5 kA DC (v závislosti od prúdového transformátora)
• Činný, jalový a zdanlivý výkon
• Činná, reaktívna a zdanlivá energia
• Základné a symetrické činné výkony a činné výkony asymetrií
• Merania a charakteristiky motora (prostredníctvom aplikácie pre Android)
Funkcie
• Rozpis energetických strát
• Fázové parametre: cos φ, tan Φ, účinník PF
• Výkonový faktor
• Výpočet THD pre prúdy a napätia
• Merania DC, 50 Hz, 60 Hz a 400 Hz (doprava...)

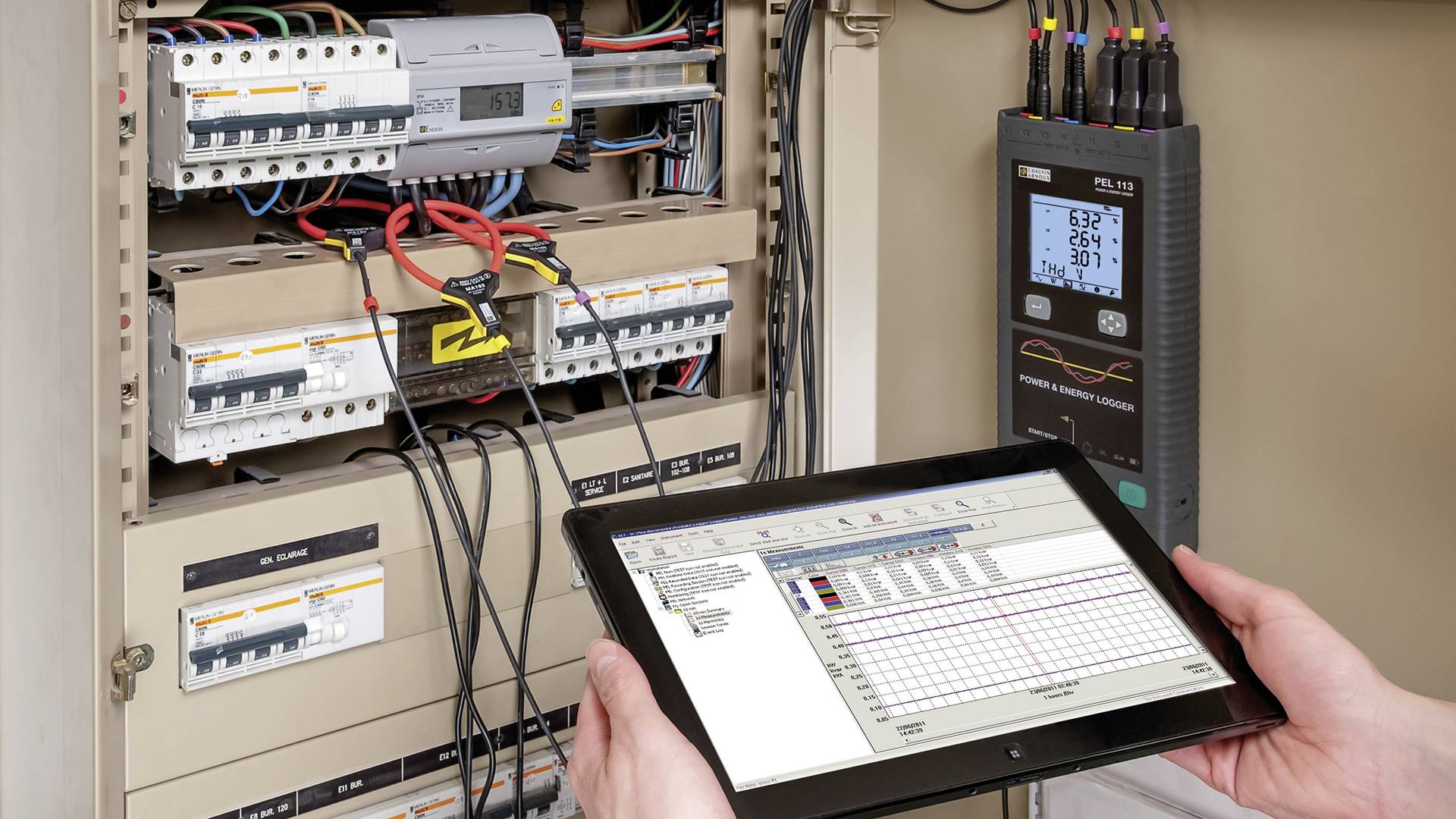

Softvér na prenos PEL
Softvér PEL Transfer ponúka nasledujúce možnosti:
• Konfigurácia vášho PEL
• Pred začatím nahrávania skontrolujte pripojenia
• Stiahnutie meraní uložených v PEL
• Zobrazenie rôznych výsledkov meraní a analýz
Ďalšia výhoda: PEL Transfer prepočítava hodnotu vašej spotreby elektriny na eurá (8 tarifných zón).
Komunikácia v sieťach
PEL 110 má niekoľko možností prevodovky:
• USB, najjednoduchšie riešenie pre použitie na mieste.
• Ethernet RJ45 alebo Wi-Fi (server): Pripojte zariadenie PEL 11x k serveru pre komunikáciu z ľubovoľnej stanice v sieti pomocou softvéru PEL Transfer.
• Wi-Fi (prístupový bod):
• Vytvorte priame spojenie medzi PEL 11x a počítačom.
• Režim prístupového bodu (AP) podporuje až 5 klientov.
Posilniť
• Možnosť nahrávania počas niekoľkých mesiacov
• Rozpis energetických strát
• Inštalácia bez prerušenia obvodu
• Aplikácia pre Android s diagnostikou motora
Tento text bol preložený strojovo.
• Výrobcovia elektriny: obnoviteľné zdroje energie, tepelné elektrárne...
• Priemysel: kovospracujúci priemysel, výroba skla, potravinársky priemysel.
• Obytné a servisné budovy...
• Infraštruktúra a doprava
• Dátové centrá ...
Oblasti použitia
• Energetické audity
• Elektrická diagnostika
• Priemyselná údržba
Jednoduchá a overená ergonómia
• kompaktný a s magnetickým puzdrom
• 3 napäťové a 3 prúdové vstupy
• Štvornásobný digitálny displej s podsvietením
• Sebestačnosť počas celej fázy (s príslušenstvom)
Merania RMS a DC
• Striedavé a/alebo jednosmerné napätie do 1 000 V
• Prúdy do 10 kA AC, 5 kA DC (v závislosti od prúdového transformátora)
• Činný, jalový a zdanlivý výkon
• Činná, reaktívna a zdanlivá energia
• Základné a symetrické činné výkony a činné výkony asymetrií
• Merania a charakteristiky motora (prostredníctvom aplikácie pre Android)
Funkcie
• Rozpis energetických strát
• Fázové parametre: cos φ, tan Φ, účinník PF
• Výkonový faktor
• Výpočet THD pre prúdy a napätia
• Merania DC, 50 Hz, 60 Hz a 400 Hz (doprava...)
Softvér na prenos PEL
Softvér PEL Transfer ponúka nasledujúce možnosti:
• Konfigurácia vášho PEL
• Pred začatím nahrávania skontrolujte pripojenia
• Stiahnutie meraní uložených v PEL
• Zobrazenie rôznych výsledkov meraní a analýz
Ďalšia výhoda: PEL Transfer prepočítava hodnotu vašej spotreby elektriny na eurá (8 tarifných zón).
Komunikácia v sieťach
PEL 110 má niekoľko možností prevodovky:
• USB, najjednoduchšie riešenie pre použitie na mieste.
• Ethernet RJ45 alebo Wi-Fi (server): Pripojte zariadenie PEL 11x k serveru pre komunikáciu z ľubovoľnej stanice v sieti pomocou softvéru PEL Transfer.
• Wi-Fi (prístupový bod):
• Vytvorte priame spojenie medzi PEL 11x a počítačom.
• Režim prístupového bodu (AP) podporuje až 5 klientov.
Posilniť
• Možnosť nahrávania počas niekoľkých mesiacov
• Rozpis energetických strát
• Inštalácia bez prerušenia obvodu
• Aplikácia pre Android s diagnostikou motora
Tento text bol preložený strojovo.

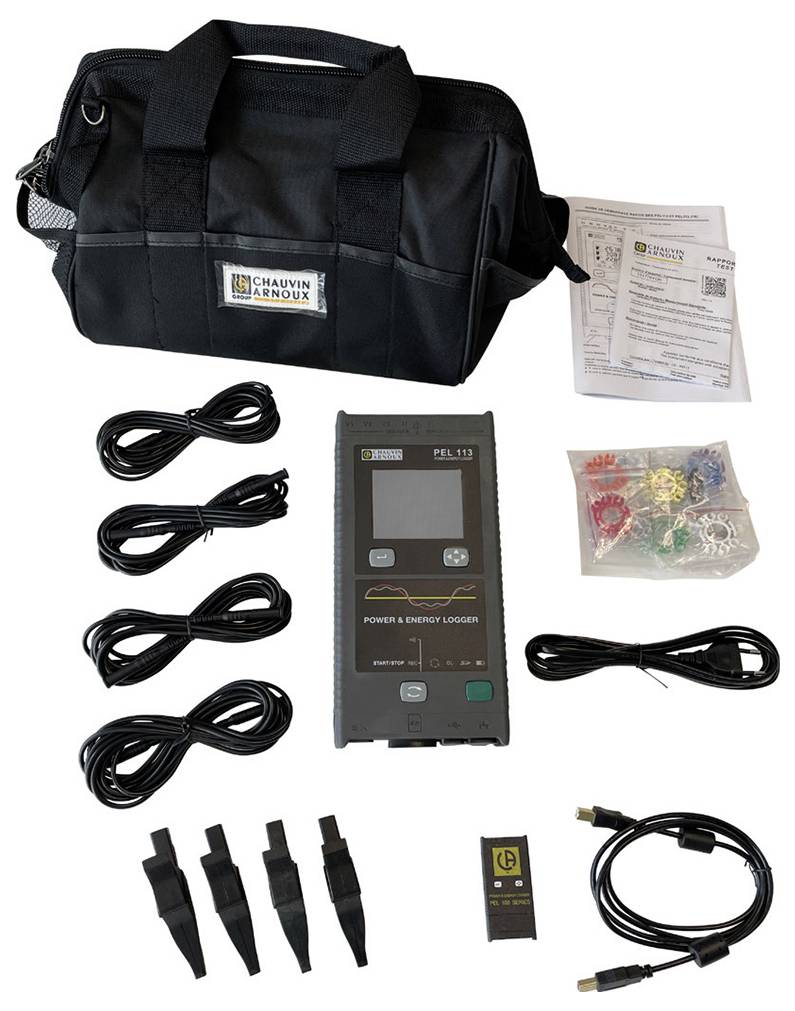

Rozsah dodávky
- 1 prenosná taška
- 3 prúdové transformátory MA194-350 MiniFLEX
- 1 napájací adaptér PEL
- 4 meracie vodiče napätia
- 4 navíjacie boxy
- 4 krokosvorky
- 4 magnetické meracie hroty
- 1 softvér DataView
- 1 sada značkovacích dielov
- 1 SD karta
- 1 adaptér SD/USB
- 1 USB kábel
- 1 napájací kábel
- 1 softvér pre PC (PEL Transfer) a používateľská príručka na stiahnutie z webovej stránky
- 1 Stručná úvodná príručka
