Sieťový analyzátor Sonel PQM-710

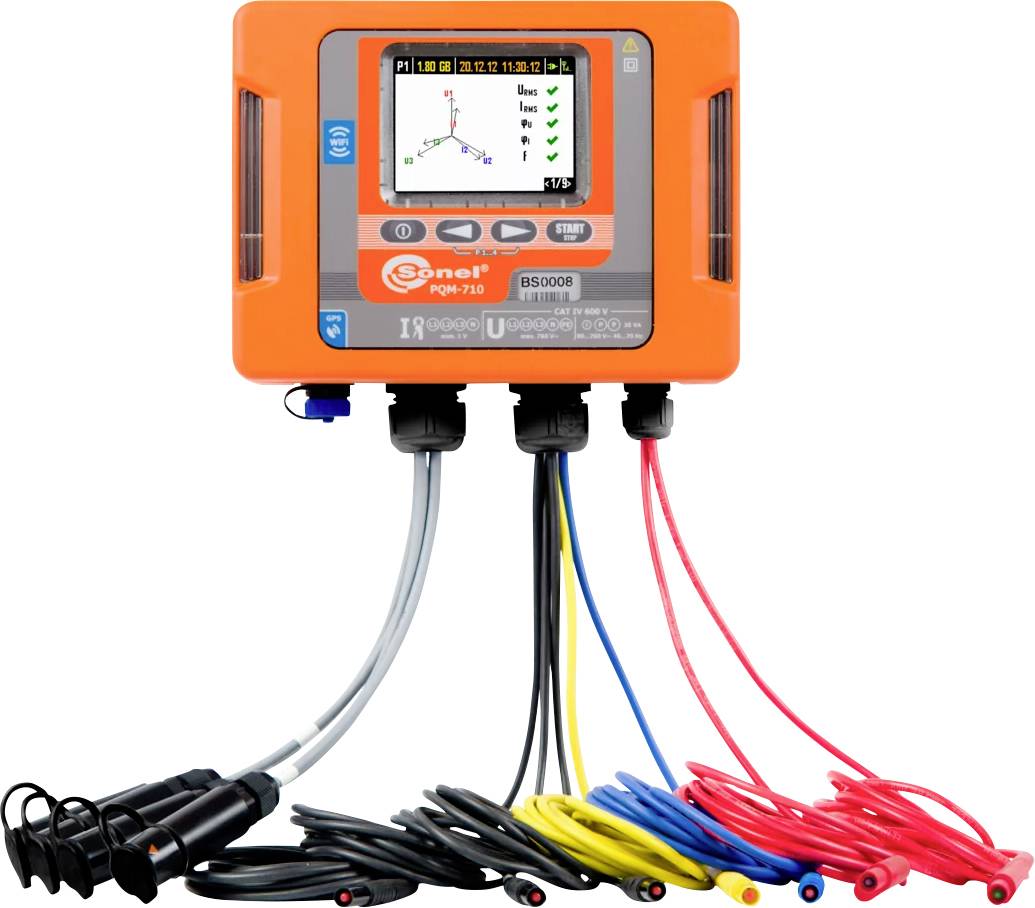

Prenosné elektrické meracie zariadenie s displejom zobrazujúcim namerané údaje. Rôzne káble sú pripojené dole.

Datasheety: (PDF)

Doručenie: Št 10. 9.

1 Ks (Posledné kusy skladom)

Počet

Celkom (4 584,55 € / kus)

4 584,55 €

bez DPH.

Doprava zadarmo

Už len 1 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Sieťový analyzátor

Analýza kvality energie podľa: IEC61000-4-30 triedy A; DIN EN 50160; DIN EN 61000-4-7; DIN EN 61000-4-15; meranie všetkých dôležitých parametrov siete: V, A, P, Q, D, S, f, E, cosϕ, PF, tgϕ, THD, TID, K-faktor, PST, PLT; riadiace signály zvlnenia až do 3 kHz; digitálne zaznamenávanie priebehov; meranie v sieťach od 64V-760V so 40Hz-70Hz; prenos údajov cez GSM (GPRS); integrovaný Prijímač GPS na synchronizáciu RTC, ochrana proti krádeži prostredníctvom upozornenia SMS, pracovná teplota: -20 ... 55 ° C

Technické parametre

Rozsah striedavého napätia RMS: 0-760 V; Rozlíšenie AC napätie RMS: 0,01% Un, presnosť AC napätie RMS: ± 0,1% Un; Plošný výkyvný faktor d. Napätie CFU: 1,00… 10,00 (≤ 1,65 pri 690 V), faktor výkyvu rozlíšenia d. Napätie CFU: 0,01, faktor výkyvu presnosti d. Napätie CFU: ± 5%; Plošný výkyvný faktor d. Aktuálny CFI: 1,00 ... 10,00 (≤3,6 Inom), faktor výkyvu rozlíšenia d. Stromy CFI: 0,01, faktor výkyvu presnosti d. Aktuálny CFI: ± 5% o.m; Prúdový rozsah striedavého prúdu striedavého prúdu: Závisí od Prúdová svorka, rozlíšenie striedavého prúdu I RMS: 0,01% vB, presnosť striedavého prúdu I RMS: ± 0,1% vB (plus nepresnosť klieští); Frekvenčný rozsah: 40,00 ... 70,00 Hz, frekvenčné rozlíšenie: 0,01 Hz; Frekvencia presnosti: ± 0,01 Hz; Rozsah aktívneho (P), zdanlivého (S), jalového (Q), skreslenia (D): v závislosti od Prúdové svorky u. - transformátor, rozlíšenie aktívne (P), zdanlivé (S), reaktívne (Q), skreslenie (D): do 4 desatinných miest, aktívna presnosť (P), zdanlivé (S), reaktívne (Q) ), Deformačná sila (D): Dep. Prúdové svorky u. -transformer; Rozsah aktívnej (EP), zdanlivej (ES), jalovej energie (EQ): v závislosti od Prúdové svorky a transformátory, rozlíšenie aktívne (EP), zdanlivá (ES), reaktívna energia (EQ): do 4 desatinných miest, aktívna presnosť (EP), zdanlivá (ES), reaktívna energia (EQ): v závislosti od , Prúdové svorky u. -transformer; Oblasť cosϕ u. Účinník PF: 0,00 ... 1,00, rozlíšenie cosϕ u. Účinník PF: 0,01, presnosť cosϕ u. Účinník PF: ± 0,03; Rozsah tgϕ: 0,00 ... 10,00, rozlíšenie tgϕ: 0,01, presnosť tgϕ: Dep. Presnosť v. Efektívne u. Jalový výkon; Rozsah harmonických napätí Uh: 0,00 ... 760 V: harmonické rozlíšenie napätia Uh: 0,01% Un, presné harmonické napätie Uh: ± 5% Uh pre Uh ≥ 1% Un, ± 0,05% Un pre Uh ˂ 1% Un ; Prúdový harmonický rozsah Ih: Dep. Prúdové svorky, harmonické prúdové harmonické Ih: 0,01% vB, harmonické prúdové presnosť: ± 5% Ih pre Ih ≥ 3% In, ± 0,15% In pre Ih ˂ 3% In; Rozsah deformačného faktora (THD) pre napätie a Prúd: 0,0 ... 100,0% i. Odkaz na d. RMS hodnota, rozlíšenie harmonického skreslenia (THD) pre napätie a Prúd: 0,1%, presné harmonické skreslenie presnosti (THD) pre napätie a Prúd: ± 5%; Harmonický rozsah d. Efektívne (Ph) u. Jalový výkon (Qh): Závisí od Prúdové svorky, rozlíšenie harmonických d. Efektívne (Ph) u. Jalový výkon (Qh): Závisí od Minimálna hodnota v. Elektrina a napätie; Rozsah uhlu medzi napätím a Prúdové harmonické ϕUI: -180 ° ... + 180 °, uhol rozlíšenia medzi napätím a Prúdové harmonické ϕUI: 0,1 °, uhol presnosti medzi napätím u. Prúdové harmonické: ± (hx 1 °); Rozsah K-faktor K: 1,0 ... 50,00: rozlíšenie K-faktor K: 0,1, presnosť K-faktor K: ± 10%; Rozsah blikania Pst / lt: 0,20 ... 10,00: rozlíšenie blikania Pst / lt: 0,01, presnosť blikania Pst / lt: ± 5%; Napätie u. Aktuálna nevyváženosť: 0,0 ... 20,00%: rozlíšenie napätia a Prúdová nevyváženosť: 0,1%, presnosť napätia a. Aktuálna nevyváženosť: 0,15% (absolútna chyba); Rozsah svoriek Fl, F2, F3: 0 ... 3000 A (10 000 AP-P); Aktuálny rozsah svoriek C-4: 0 ... 1000 A (3600 AP-P); Aktuálny rozsah svoriek C-5: 0 ... 1000 A (3600 AP-P); Rozsah prúdovej svorky C-6: 0 ... 10 A (36 AP-P) (bez transformátora prúdu); Aktuálny rozsah svoriek C-7: 0 ... 100 A (360 AP-P); Rozhrania / komunikácia: OR-1, USB, GPS, GSM;

Kategória výrobku: sieťový analyzátor

Kategória merania: CAT IV 600 V

: bez certifikátu

Napájanie: 64/110 V; 110/190 V; 115 / 200V; 127/220 V; 254 / 440V; 290/500 V; 64/110 V; 110/190 V; 115 / 200V; 220/380V; 230 / 400V; 240 / 415V; 400/690 V

Rozmer.: (d x š x v) 440 x 520 x 200 mm

Hmotnosť: 8.4 kg

Druh merania: 1fázové
3-fázové

Vlastnosti: s funkciou záznamníka

Šírka: 520 mm

V: 200 mm

Dĺžka: 440 mm

Na stiahnutie

Datasheet

Datasheet 1427971 Sieťový analyzátor Sonel PQM-710

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1427971 Sieťový analyzátor Sonel PQM-710

Popis

Analyzátor kvality energie PQM-702 od spoločnosti Sonel bol vyvinutý na analýzu kvality energie na najvyššej úrovni. Všetky súčasné normy EÚ a IEC sú splnené a všetky merania sa vykonávajú podľa normy IEC 61000-4-30 triedy A. Prúdy až do 3 kA je možné merať prúdovými svorkami a prenášať do PC, profesionálne vyhodnocovať a analyzovať spolu so všetkými ostatnými zaznamenanými parametrami analyzátora prostredníctvom WLAN, integrovaného modemu (UTMS alebo GSM), USB alebo microSD karty s priloženým softvérom. Z toho je možné automaticky generovať správy v súlade s normou EN50160. Presná analýza siete je tiež podporovaná integrovaným prijímačom GPS pre časovú synchronizáciu RTC. Inštalácia je možná v budovách aj na otvorenom priestranstve.

Tento text bol preložený strojovo.

Prevedenie

7 meracích vedení (trvalo namontovaných 2,2 m); 4 adaptéry magnetického napätia (L1, L2, L3, N); 5 adaptérov napätia so závitom M4 / M6 (L1, L2, L3, N, PE); 1 AC adaptér na rozdelenie vedení; Sieťová zástrčka s päticami pre banány; aligátorové spony: 2 červené, 1 žlté, 1 modré, 1 čierne; 2 držiaky na DIN lištu; 2 držiaky na stožiar; 2 napínacie remene; sada nabíjateľných LiIon batérií; 1 pevný obal; 1 ALEBO-1 - adaptér USB na prenos údajov; 1 kábel USB; Softvér Sonel Analysis na analýzu údajov; návod na použitie; kalibračný certifikát
