Chauvin Arnoux Y7N adaptér prúdových klieští Rozsah merania A / AC (rozsah): 1 - 1200 A

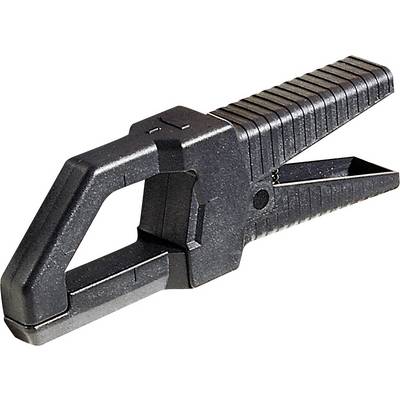

Veľká čierna svorka so zubatou rukoväťou a širokou čeľsťou, bežne používaná na technické alebo remeselné účely.

Datasheety: (PDF)

Doručenie: Po 14. 9.

5 Ks

Počet

Celkom (532,52 € / kus)

532,52 €

bez DPH.

Doprava zadarmo

Už len 5 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Svorky Y - merajte striedavé prúdy až do 600 A!

Výstupný signál: striedavé napätie
Pomer výstup / vstup: 1 mV / A AC
Výstup: koaxiálny kábel a izolovaný konektor BNC

Technické parametre

Transformačný pomer (vstup / výstup): 1 A / 1 mV

Rozsah rozovretia pre prúdové kliešte: 30 mm

Kategória výrobku: adaptér prúdových klieští

Pripojenie typu A: BNC zástrčka

: bez certifikátu

Min. meraná hodnota A / AC: 1 A

Max. meraná hodnota A / AC: 1200 A

Základná presnosť: 2 %

Rozmer.: (d x š x v) 34 x 66 x 195 mm

Meranie prúdu: AC

Kategória merania: CAT III 600 V
CAT IV 300 V

Hmotnosť: 420 g

Výstupný signál (max.): 1 V

Frekvencia (max.): 10 kHz

Šírka: 66 mm

V: 195 mm

Dĺžka: 34 mm

Varianty(Všetky ceny sú bez DPH.)

Max. meraná hodnota A / AC

Kalibrované podľa

Pripojenie typu A

Min. meraná hodnota A / AC

Kategória merania

Meranie prúdu

Chauvin Arnoux D30CN adaptér prúdových klieští Rozsah merania A / AC (rozsah): 1 - 3600 A

Objednávacie číslo:2199864

3600 A

bez certifikátu

zástrčka 4 mm

1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C113 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Objednávacie číslo:2199882

1200 A

bez certifikátu

zástrčka 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C122 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 1 - 1200 A

Objednávacie číslo:2199884

1200 A

bez certifikátu

zásuvka 4 mm

1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C100 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Objednávacie číslo:2199893

1200 A

bez certifikátu

zásuvka 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C106 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Objednávacie číslo:2199908

1200 A

bez certifikátu

zásuvka 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C112 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Objednávacie číslo:2199911

1200 A

bez certifikátu

zásuvka 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C102 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Objednávacie číslo:2199915

1200 A

bez certifikátu

zásuvka 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C117 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 1 - 1200 A

Objednávacie číslo:2199916

1200 A

bez certifikátu

zástrčka 4 mm

1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C107 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 0.1 - 1200 A

Objednávacie číslo:2199925

1200 A

bez certifikátu

zástrčka 4 mm

0.1 A

CAT III 600 VCAT IV 300 V

Chauvin Arnoux C148 adaptér prúdových klieští Rozsah merania A / AC (rozsah): 1 - 1200 A

Objednávacie číslo:2199926

1200 A

bez certifikátu

zásuvka 4 mm

1 A

CAT III 600 VCAT IV 300 V

Na stiahnutie

Datasheet

Datasheet 2199873 Chauvin Arnoux Y7N adaptér prúdových klieští Rozsah merania A / AC (rozsah): 1 - 1200 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2199873 Chauvin Arnoux Y7N adaptér prúdových klieští Rozsah merania A / AC (rozsah): 1 - 1200 A

Popis

Modelová rada „Y“ zahŕňa prúdové svorkové transformátory, ktoré vďaka tvaru svojich svorkových čeľustí a ich okolitému priemeru môžu merať striedavé prúdy až do 600 A na kábloch s priemerom do 30 mm alebo na koľajniciach do 62x5 mm v systémoch do CAT III 600 V alebo CAT IV 300 V.
V spojení s osciloskopom je možné tento izolovaný transformátor prúdu so svojimi 2 meracími rozsahmi použiť na zobrazenie špičkových prúdov až do 1 200 A so šírkou pásma do 10 kHz.
