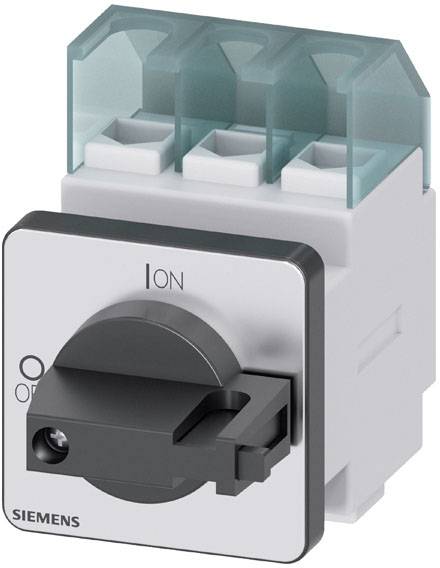

Ilustračný obrázok
čierna 16 mm² 25 A Siemens 3LD21220TK11
Pólov
3
Menovitý prúd - filter
25 A
Prevádzkové napätie
690 V/AC
Farba
čierna
Prierez
16 mm²
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (30,99 € / kus)
30,99 €
s DPH
Overený predajca s technickou podporou
Technické parametre
- Počet prepínačov: 1
- Konštrukcia displeja / pre zobrazenie polohy spínania ručné ovládanie: 1 ZAP - 0 VYP
- Konštrukcia ovládacieho prvku: prepínač
- Konštrukcia elektrického zapojenia / pre hlavný obvod: svorkovnica
- Konštrukcia elektrického zapojenia / pre pomocné kontakty: pripojovacie svorky
- Prevedenie rukoväte: gombíkový pohon, čierny
- Typ zariadenia: pevná inštalácia
- Typ upevnenia: vstavané zariadenie, technológia pevnej inštalácie
- Typ montáže / predná montáž so 4-dierovou montážou: áno
- Typ montáže / montáž na lištu: áno
- Konštrukcia spínača: montáž na podlahu s dverovou spojkou
- Pracovná frekvencia: 50 - 60 Hz
- Vhodnosť na použitie / hlavný vypínač: áno
- Vhodnosť na použitie / odpínač: áno
- Vhodnosť na použitie / bezpečnostný spínač: áno
- Prepínač vhodnosti na použitie / údržbu / opravu: áno
- Elektrická životnosť (spínacie cykly) / pri AC-23 A / pri 690 V: 6000
- Mechanická životnosť (spínacie cykly) / typická: 100 000
- Izolačné napätie: 690 V
- Čistá hmotnosť: 186 g
- Vlastnosti produktu / zamykanie: áno
- Rozšírenie produktu / pomocný spínač: áno
- Trieda ochrany IP / na prednej strane: IP65
- Teplota okolia počas prevádzky: -25 ° C - +55 ° C
- Maximálna strata výkonu: 3,3 W.
- Stupeň znečistenia: 3
- Počet visiacich zámkov / maximum: 2
- Prevádzkový výkon / pri AC-23 A / pri 400 V: 9,5 kW
- Prevádzkový výkon / pri AC-3 / pri 690 V: 7,5 kW
- Hrúbka okov / visiace zámky / maximum: 6 mm
- Trvalý prúd / predradená poistka / podľa UL: 50 A
- Trvalý prúd / pomocného kontaktu: 10 A
- Funkcia produktu / uzamykateľná v polohe VYPNUTÉ: áno
- Frekvencia spínania / maximum [1 / h]: 50
- Strata výkonu na vodič / typická: 1,1 W.
- Prevádzkové napätie
690 V/AC
- Farba
čierna
- Prierez
16 mm²
- Pólov
3

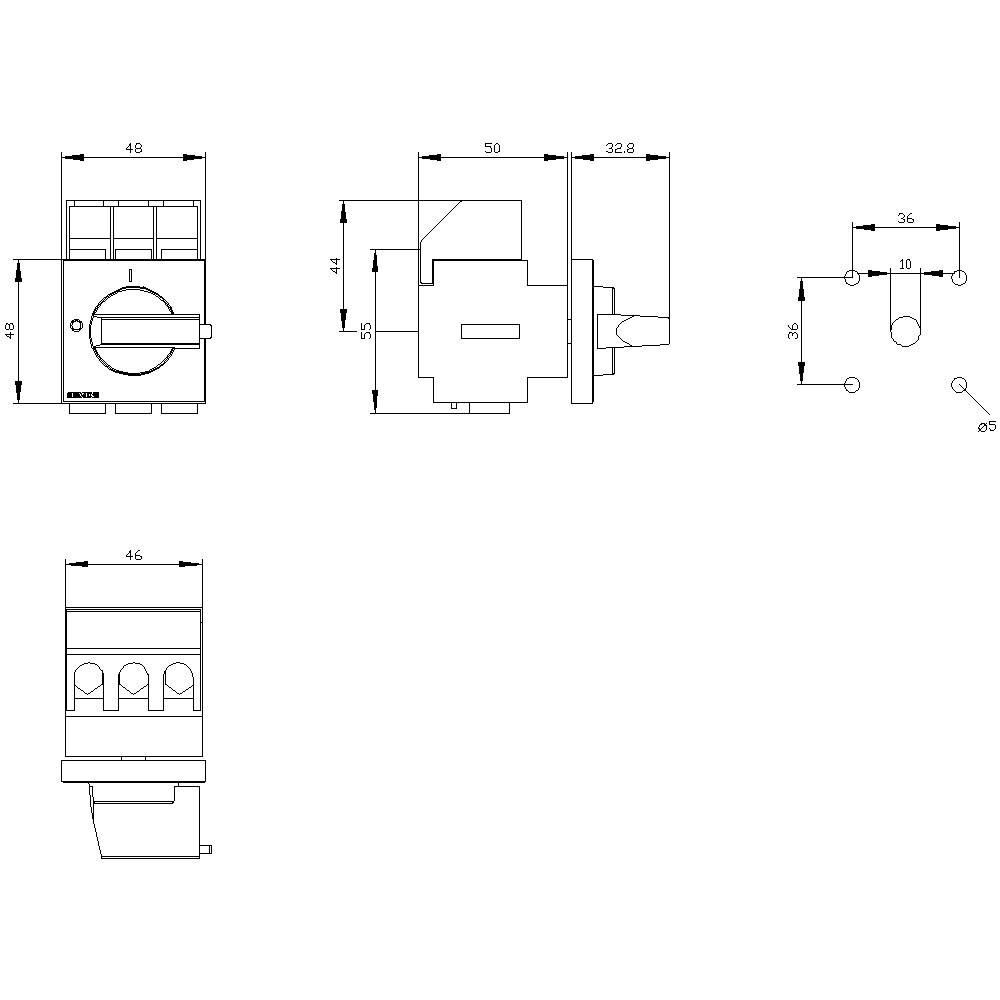

- Rozmer.
(š x v x h) 49 x 71 x 85.5 mm
- Menovitý prúd
25 A
- Menovitý prúd - filter
25 A
- Prevedenie
Hlavný vypínač
- Farba LED
čierna
- Šírka
49 mm
- V
71 mm
- Hĺbka
85.5 mm
8 kW
0
0
25 A
3
IP65
0
1
ÁNO
NIE
Frame clamp
NIE
Wing knob
ÁNO
ÁNO
ÁNO
10 kW
0.64 kA
Black
ÁNO
ÁNO
NIE
ÁNO
ÁNO
690 V
NIE
NIE
Built-in device fixed built-in technique
25 A
NIE
20
Other
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2263622 čierna 16 mm² 25 A Siemens 3LD21220TK11
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2263622 čierna 16 mm² 25 A Siemens 3LD21220TK11
Popis
SENTRON, odpínač 3LD, hlavný vypínač, 3-pólový, Iu: 25 A, prevádzkový výkon / pri AC-23 A pri 400 V: 9,5 kW, predný, gombíkový pohon, čierny, 4-dierové uchytenie držadla a núdzové zastavenie -Spínač 3LD ako opravný spínač pre bezpečné odpojenie záťaže v rôznych prostrediach. Zariadenia na odpojenie siete 3LD je možné použiť rôznymi spôsobmi. Po odpojení od elektrickej siete zaisťujú bezpečnú izoláciu všetkých elektrických zariadení, napríklad spínacích trojfázových motorov, ale aj klimatizačných a ventilačných systémov. 3LD sa osvedčili v mnohých oblastiach, najmä v obrábacích a spracovateľských strojoch na stavbu strojov a dopravníkových systémov, v chemickom alebo v potravinárskom a nápojovom priemysle. Hlavný a núdzový vypínač Siemens 3LD sa vyznačuje predovšetkým: 1. Modulárna štruktúra, rýchla a jednoduchá inštalácia pomocných spínačov, terminálu N-PE alebo 4. Pól. 2. Všestranné a použiteľné na celom svete vďaka medzinárodným schváleniam IEC, UL a stavby lodí. 3. Stupeň krytia až IP 65 so zapuzdreným krytom pre vonkajšie aplikácie. 4. Môže byť použitý pre aplikácie s jednosmerným prúdom. 5. Typy montáže: predná montáž, montážna doska, horná tyč. 6. Optimálne oddelenie siete od 16 A do 250 A vďaka uzamykateľnosti otočného pohonu. www.siemens.de/schaltgeraete. Spoločnosť Siemens ponúka komplexné portfólio ochranných, spínacích, meracích a monitorovacích zariadení, distribučných systémov, ako aj spínačov a zásuviek pre bezpečnú a efektívnu elektrickú infraštruktúru v budovách a priemysle.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
