Ilustračný obrázok
čierna 16 mm² 25 A Siemens 3LD31540TK51
EAN:
Označenie výrobcu:
Objednávacie číslo:
Pólov
3
Menovitý prúd - filter
25 A
Prevádzkové napätie
690 V/AC
Farba
čierna
Prierez
16 mm²
Počet
Celkom (27,99 € / kus)
27,99 €
s DPH
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Počet prepínačov: 1
- Konštrukcia displeja / pre zobrazenie polohy spínania ručné ovládanie: 1 ZAP - 0 VYP
- Vykonanie ovládacieho prvku: krátka otočná rukoväť
- Konštrukcia elektrického zapojenia / pre hlavný obvod: svorkovnica
- Konštrukcia elektrického zapojenia / pre pomocné kontakty: svorkovnice
- Prevedenie rukoväte: otočný pohon, čierny
- Typ zariadenia: pevná inštalácia
- Typ upevnenia: vstavané zariadenie, technológia pevnej inštalácie
- Typ montáže / predná montáž s centrálnou montážou: áno
- Konštrukcia spínača: predný
- Pracovná frekvencia: 50 - 60 Hz
- Vhodnosť na použitie / hlavný vypínač: áno
- Vhodnosť na použitie / odpínač: áno
- Vhodnosť na použitie / bezpečnostný spínač: áno
- Prepínač vhodnosti na použitie / údržbu / opravu: áno
- Elektrická životnosť (spínacie cykly) / pri AC-23 A / pri 690 V: 6000
- Mechanická životnosť (spínacie cykly) / typická: 100 000
- Izolačné napätie: 690 V
- Čistá hmotnosť: 200 g
- Vlastnosti produktu / zamykanie: áno
- Rozšírenie produktu / pomocný spínač: áno
- Trieda ochrany IP / na prednej strane: IP65
- Teplota okolia počas prevádzky: -25 ° C - +55 ° C
- Maximálna strata výkonu: 3,3 W.
- Stupeň znečistenia: 3
- Počet visiacich zámkov / maximum: 3
- Prevádzkový výkon / pri AC-23 A / pri 400 V: 9,5 kW
- Prevádzkový výkon / pri AC-3 / pri 690 V: 7,5 kW
- Hrúbka okov / visiace zámky / maximum: 8 mm
- Trvalý prúd / predradená poistka / podľa UL: 50 A
- Trvalý prúd / pomocného kontaktu: 10 A
- Funkcia produktu / uzamykateľná v polohe VYPNUTÉ: áno
- Frekvencia spínania / maximum [1 / h]: 50
- Strata výkonu na vodič / typická: 1,1 W.
- Prevádzkové napätie
690 V/AC
- Farba
čierna
- Prierez
16 mm²
- Pólov
3

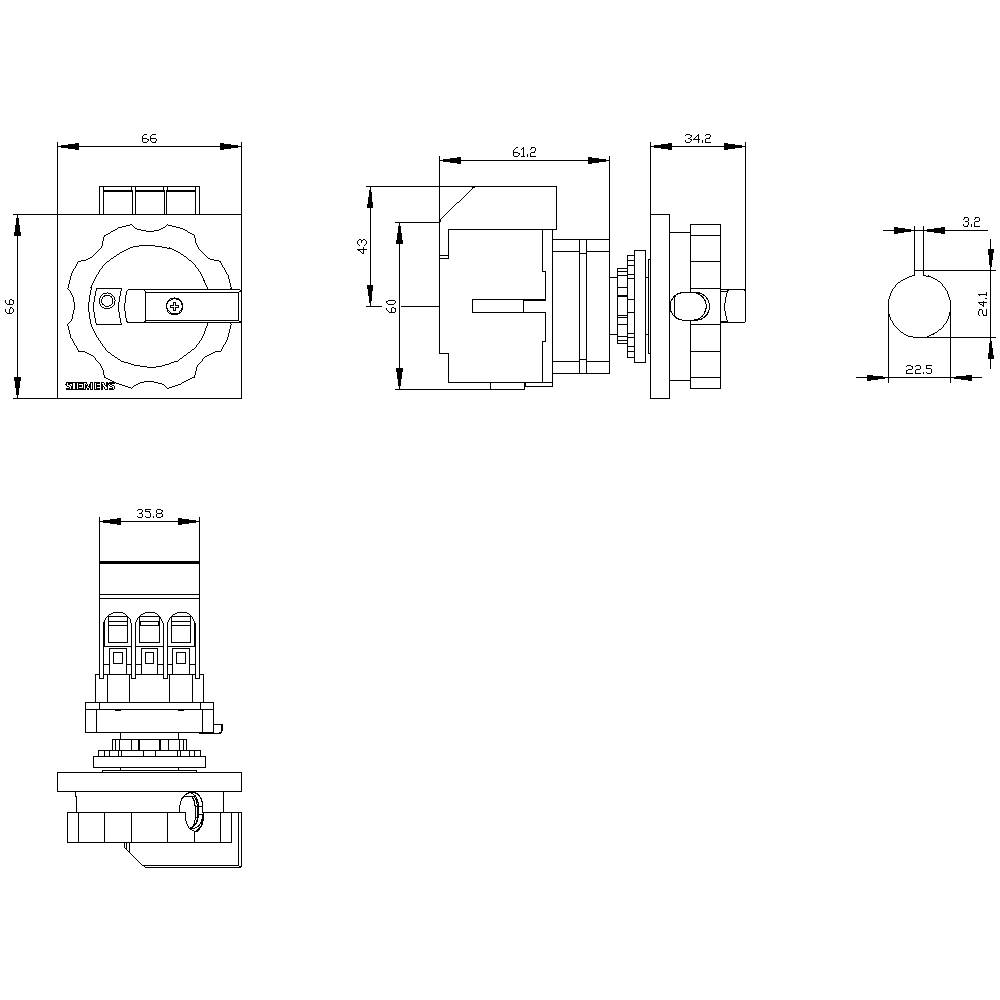

- Rozmer.
(Ø x v) 22.5 mm x 60 mm
- Menovitý prúd
25 A
- Menovitý prúd - filter
25 A
- Prevedenie
Hlavný vypínač
- Šírka
36 mm
- V
60 mm
- Dĺžka
66 mm
- Hĺbka
114 mm
- (Ø)
22.5 mm
8 kW
0
0
25 A
3
IP65
0
1
ÁNO
NIE
Frame clamp
NIE
Short rotary handle
ÁNO
ÁNO
ÁNO
10 kW
0.5 kA
Black
NIE
NIE
ÁNO
NIE
NIE
690 V
NIE
NIE
Built-in device fixed built-in technique
25 A
NIE
20
Other
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2263623 čierna 16 mm² 25 A Siemens 3LD31540TK51
Popis
Odpínač 3LD3, Iu hlavný vypínač 25 A, 3-pólový, menovitý prevádzkový výkon pri AC-23 A pri 400 V, 9,0 kW, predný montážny základný spínač s centrálnym upevnením 22,5 mm, gombíkový pohon, čierny, 66x66 mm, hlavný a núdzový vypínač 3LD pre bezpečné odpojenie množstvo rôznych druhov prostredí. Zariadenie na odpojenie siete 3LD3 je možné použiť v širokej škále aplikácií. Po odpojení od elektrickej siete zaisťujú bezpečnú izoláciu všetkých elektrických zariadení, napríklad spínacích trojfázových motorov, ale aj klimatizačných a ventilačných systémov. 3LD3 sú tiež predurčené na použitie riadiacich alebo spínacích skriniek, najmä na aplikácie v malých strojoch (napr. Píly, kompresory, čerpadlá, miešačky betónu, vŕtačky, frézky a drevoobrábacie stroje). Hlavný a núdzový vypínač Siemens 3LD sa vyznačuje predovšetkým: 1. Modulárna štruktúra, rýchla a jednoduchá inštalácia pomocných spínačov, terminálu N-PE alebo 4. Pól. 2. Všestranné použitie vďaka miestnym schváleniam. 3. Jedna mechanická veľkosť pre päť elektrických veľkostí. 4. Môže byť použitý pre aplikácie s jednosmerným prúdom. 5. Typy montáže: predná montáž, montážna doska, horná tyč. 6. Optimálne oddelenie siete od 16 A do 63 A vďaka uzamykateľnosti otočného pohonu. www.siemens.de/schaltgeraete. Spoločnosť Siemens ponúka komplexné portfólio ochranných, spínacích, meracích a monitorovacích zariadení, distribučných systémov, ako aj spínačov a zásuviek pre bezpečnú a efektívnu elektrickú infraštruktúru v budovách a priemysle.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
