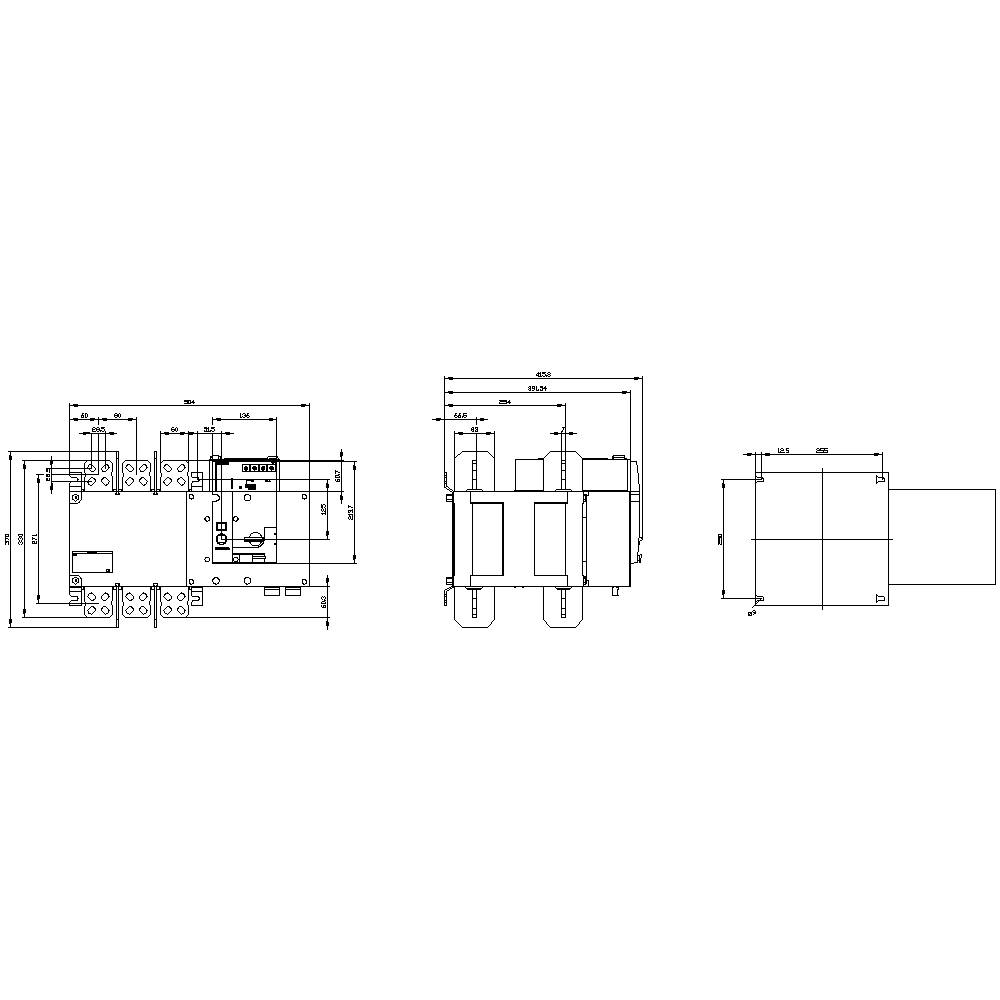

Ilustračný obrázok
čierna 2.5 mm² 1250 A 3 spínacie, 4 prepínacie Siemens 3KC83520GA220GA3
Pólov
3
Menovitý prúd - filter
1250 A
Typ kontaktu
3 spínacie
4 prepínacie
Prevádzkové napätie
690 V/AC
Farba
čierna
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (9 215,00 € / kus)
9 215,00 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Počet digitálnych vstupov: 11 pevných vstupov
- Počet reléových výstupov: 3 pevné
- Počet sledovaných fáz: 3
- Uťahovací moment / vstupov a výstupov / so skrutkovým spojom / maximum: 0,6 Nm
- Uťahovací moment / pre hlavné kontakty / so skrutkovým spojom / maximum: 26 Nm
- Konštrukcia displeja / na zobrazenie spínacej polohy ručné ovládanie: I - O - II
- Dizajn rozhrania / pre konektory RJ45: 8-žilový, priamy sieťový kábel, bez tienenia
- Vykonanie ovládacieho prvku: dlhá otočná rukoväť
- Konštrukcia elektrického zapojenia / vstupy a výstupy: odnímateľné / zásuvné
- Návrh elektrického zapojenia / pre hlavný obvod: koľajnicové spojenie
- Prevedenie držadla: držadlo
- Čas vypnutia / s postupnosťou funkcií IO-II alebo II-OI / s AC / pri 415 V / minimum: 1400 ms
- Čas vypnutia / s postupnosťou funkcií IO-II alebo II-OI / s AC / pri 415 V / maximum: 61400 ms
- Typ zariadenia: pevná inštalácia
- Typ montáže: skrutková montáž
- Pracovná frekvencia: 45 - 65 Hz
- Trvanie spínacích cyklov: 180 s
- Vhodnosť na použitie / hlavný vypínač: áno
- Vhodnosť na použitie / odpínač: áno
- Vhodnosť na použitie / bezpečnostný spínač: áno
- Prepínač vhodnosti na použitie / údržbu / opravu: áno
- Vstupný prúd / na digitálnom vstupe / so signálom<0>/ maximum: 2,1 mA
- Čas oneskorenia vstupu: 0,046 s
- Elektrická životnosť (spínacie cykly) / pre AC-21 B, AC-22 B, AC-23 B: 500
- Mechanická životnosť (spínacie cykly) / s funkčným sledom IO-II-OI: 4000
- Mechanická životnosť (spínacie cykly) / s funkčným sledom OIO / typický: 2500
- Trvanie / minimum impulzu: 0,06 s
- Izolačné napätie: 1000 V
- Čistá hmotnosť: 30 000 g
- Poloha / hnacieho mechanizmu: na pravom konci
- Vlastnosti produktu / zamykanie: áno
- Rozšírenie produktu / pomocný spínač: áno
- Čas prepnutia / riadiacej jednotky / maximum: 3600 s
- Trieda ochrany IP / na prednej strane: IP00
- Trieda ochrany IP / so zatvoreným spínačom / s krytom alebo krytom káblového oka: IP20
- Teplota okolia počas prevádzky: -20 ° C - +70 ° C
- Spínací čas / riadiacej jednotky / maximum: 60 s
- Strata výkonu pri AC / pri 230 V: 2,5 W.
- Maximálna strata výkonu: 279,9 W.
- Stupeň znečistenia: 3
- Napájacie napätie / pri AC / maximum: 332 V
- Kategória prepätia: III
- Typ kontaktu
3 spínacie
4 prepínacie
- Prevádzkové napätie
690 V/AC
- Farba
čierna
- Prierez
2.5 mm²
- Pólov
3
- Rozmer.
(š x v x h) 504 x 370 x 439.5 mm
- Menovitý prúd
1250 A
- Menovitý prúd - filter
1250 A
- Prevedenie
automatický, motorový pohon
- Farba LED
čierna
- Šírka
504 mm
- V
370 mm
- Hĺbka
439.5 mm
0
0
1250 A
3
IP00
4
ÁNO
ÁNO
Rail connection
NIE
Long rotary handle
ÁNO
ÁNO
ÁNO
710 kW
35 kA
Black
NIE
NIE
NIE
NIE
NIE
415 V
NIE
NIE
Built-in device fixed built-in technique
1250 A
1250
Other
- UKCA
áno
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2263554 čierna 2.5 mm² 1250 A 3 spínacie, 4 prepínacie Siemens 3KC83520GA220GA3
Popis
SENTRON, ATE, prenosové spínacie zariadenie 3KC, automatické, ATSE, 3-pólové, Iu: 1250 A, Ue AC: 415 V, Ie pri AC-33 B pri 415V: 1000 A, Ie pri AC-23 A pri 690V: 800 A, Skrutkové zapínanie, motorový pohon, na pravom konci, dlhá otočná rukoväť, koľajnicové pripojenie 3KC prenosové spínacie zariadenie do 3200 A pre trvalé napájanie. Prenosové spínacie zariadenie 3KC od spoločnosti Siemens predstavuje vysoký výkon, jednoduchú inštaláciu a bezpečnú obsluhu. V portfóliu nájdete ručne ovládané spínacie zariadenia MTSE, diaľkovo ovládané RTSE a automatické prepínače ATSE v rôznych prevedeniach pre širokú škálu spínacích úloh. Prenosové spínacie zariadenie 3KC sa používa v sieťach dodávajúcich energiu na prenos zaťaženia medzi normálnym a alternatívnym zdrojom. Je tiež možné prepínať medzi dvoma záťažami. 1. Krátke spínacie časy s ATSE a RTSE (až 160 A<180 ms). 2. Vďaka kompaktnému dizajnu a rozsiahlemu príslušenstvu sa dá flexibilne používať. 3. Zvýšená bezpečnosť pri údržbe vďaka zámku visiaceho zámku. 4. Rýchla montáž na nosnú lištu až do veľkosti 160 A. 5. Efektívne inžinierstvo vďaka rozsiahlym údajom CAx. 6. Nekomplikovaná dokumentácia s manuálnym konfigurátorom. 7. Ideálne pre nepretržité napájanie (UPS) napr. B. počítačových miestností, výrobných liniek v nepretržitej prevádzke alebo veľkých infraštruktúr, ako sú letiská (varianty RTSE a ATSE).
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
