Name: Deditec CB-R8-M4-AD8_24 I / O modul CAN, USB Počet digitálnych vstupov: 4 Počet digitálnych vstupov: 0 Počet reléových v
Brand: Deditec
SKU: 3816751
Availability: BackOrder

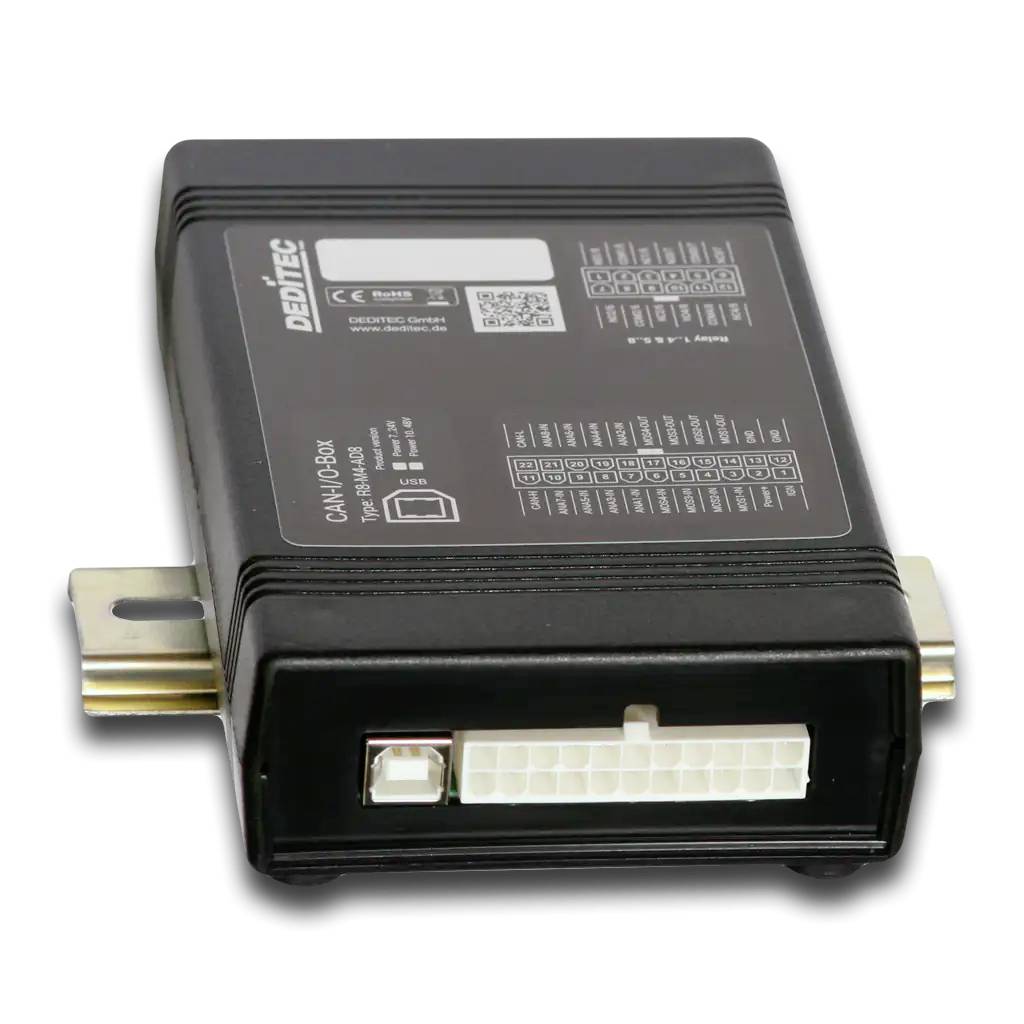

Čierny automobilový modul elektronickej kontroly s kovovými montážnymi ušami a bielymi portami konektora drôtenia, zobrazený na jednoduchom bielom pozadí.

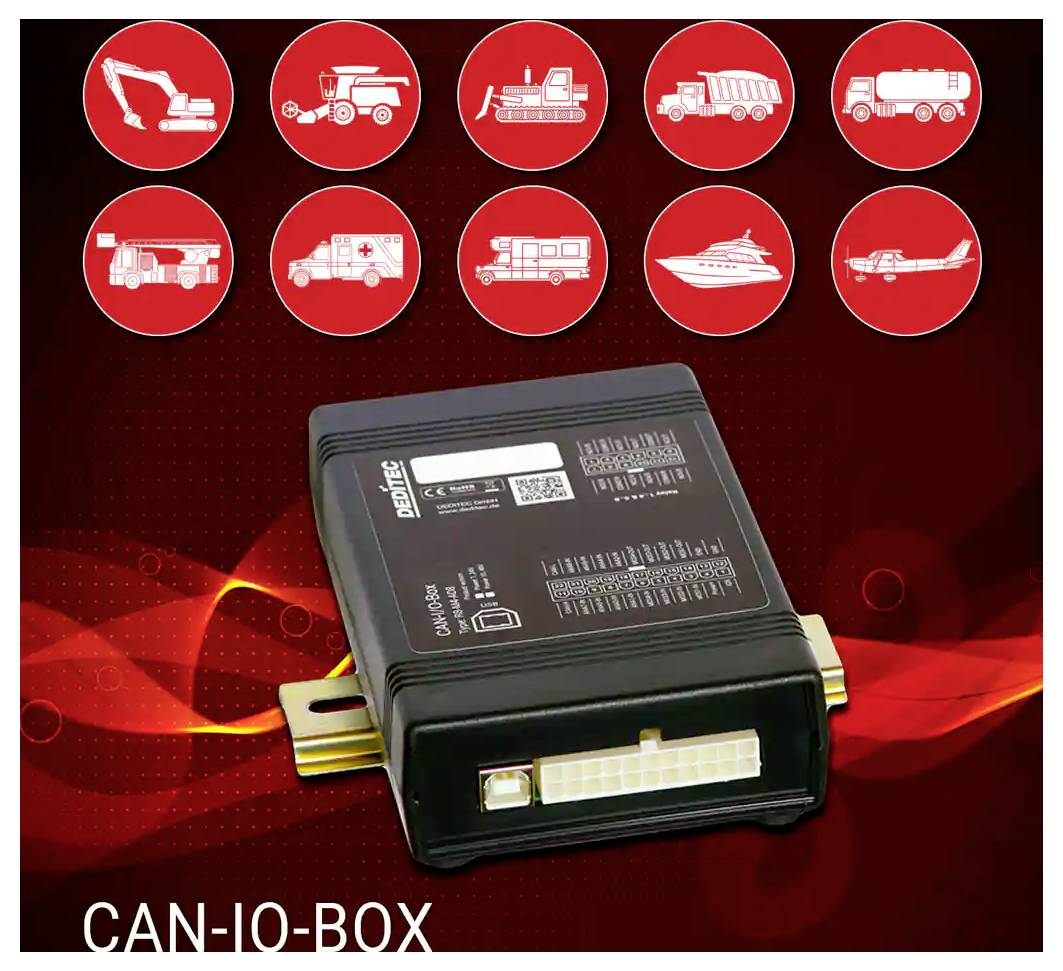

Čierny modul Black CAN-IO-BOX na ovládanie znázornený s ikonami pripojených vozidiel a strojov uvedenými vyššie na červenom pozadí.

1/2

Kategória výrobku

I / O modul

Rozhranie

CAN

USB

Počet reléových výstupov

Typ

CB-R8-M4-AD8_24

Prevádzkové napätie

24 V DC/AC

Datasheety: (PDF)

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 5. 11.

Počet

Celkom (369,00 € / kus)

369,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

I/O modul CAN Box pre vozidlá a mobilné stroje s relé, MOSFETmi a analógovými vstupmi

CAN 2.0A / CAN 2.0B podľa normy ISO 11898
Otvorený protokol CAN s bitovými rýchlosťami od 10 kbit/s do 1 Mbit/s
Galvanicky oddelené rozhranie CAN až do 500 V rms
Rozhranie USB typu B na konfiguráciu cez PC alebo notebook
8 prepínacích relé pre digitálne spínacie úlohy
4 P-kanálové MOSFET výstupy pre úlohy spínania jednosmerného prúdu
8 analógových vstupov s 12-bitovým rozlíšením a napäťovým rozsahom 0–18 V
Auto TX/RX pre automatické odosielanie a prijímanie CAN paketov
M2M-CAN, riadenie udalostí, A/D filter a funkcia fail-safe/timeout
Verzie 24 V a 48 V, voliteľne s montážnou lištou

Technické parametre

CAN 2.0A / 2.0B podľa ISO 11898 (prenosové rýchlosti od 10 kbit/s do 1 Mbit/s)
MOSFET výstupy: Max. 9 A spínaný prúd (DC), spínaný výkon až 144 W
Integrované logické funkcie: Riadenie udalostí, ochrana proti poruche/časovému limitu, M2M CAN, softvérový A/D filter

Kategória výrobku: I / O modul

Rozhranie: CAN
USB

Typ: CB-R8-M4-AD8_24

Prevádzkové napätie: 24 V DC/AC

Prevádzkové napätie: 7 – 30 V jednosmerného prúdu

V: 36.2 mm

Dĺžka: 147.6 mm

Šírka: 92.5 mm

Počet digitálnych vstupov: 8

Počet digitálnych vstupov: 0

Počet digitálnych vstupov: 4

Počet reléových výstupov: 8

Rozmer.: (d x š x v) 147.6 x 92.5 x 36.2 mm

Kontrolné LED diódy: áno

Číslo výrobcu: CB-R8-M4-AD8_24

Spôsob montáže: Montáž na kryt / montáž skrutkami (voliteľné s DIN lištou/montážnou konzolou)

Výkon relé: 9 A

Na stiahnutie

Datasheet

Datasheet 3816751 Deditec CB-R8-M4-AD8_24 I / O modul CAN, USB Počet digitálnych vstupov: 4 Počet digitálnych vstupov: 0 Počet reléových v

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3816751 Deditec CB-R8-M4-AD8_24 I / O modul CAN, USB Počet digitálnych vstupov: 4 Počet digitálnych vstupov: 0 Počet reléových v

Popis

DEDITEC CAN Box CB-R8-M4-AD8/_M je CAN I/O modul pre vozidlá, špeciálne vozidlá, mobilné stroje a priemyselné CAN siete. Kombinuje CAN 2.0A/2.0B, konfiguráciu USB, reléové výstupy, MOSFET výstupy a analógové vstupy v kompaktnom module pre decentralizované spínacie, meracie a riadiace úlohy.

Tento text bol preložený strojovo.

Prevedenie

Funkcionalita M2M
automatický režim CAN-RX/TX
SUROVÁ PLECHOVKA
Protokol J1939
Bezplatný konfiguračný a testovací softvér
Konfiguračné rozhranie USB
Riadenie udalostí pre jednoduché úlohy riadenia ak-potom priamo v module
Funkcia Fail-safe/timeout pre definované stavy výstupov v prípade výpadku komunikácie

Rozsah dodávky

USB kábel, A-konektor do B-konektora
50 krimpovacích kontaktov
2 x 12-pinové krimpovacie konektory
1 x 22-pinový krimpovací konektor

Požiadavky na systém

Windows, Linux
