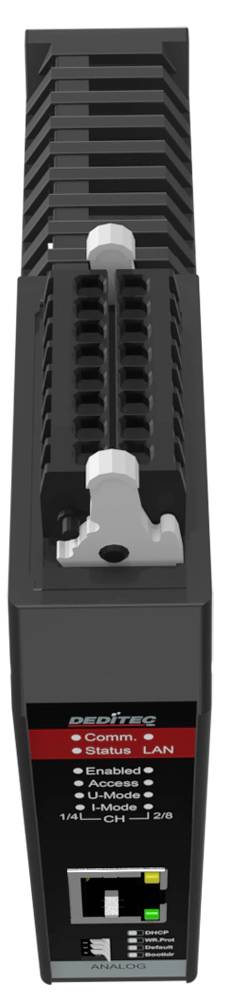

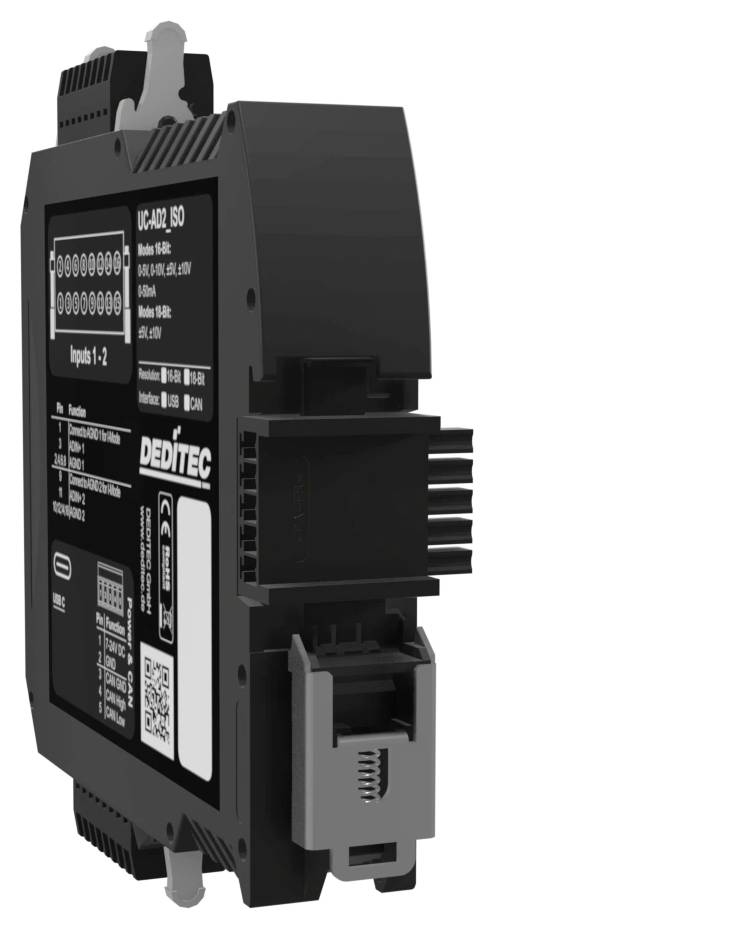

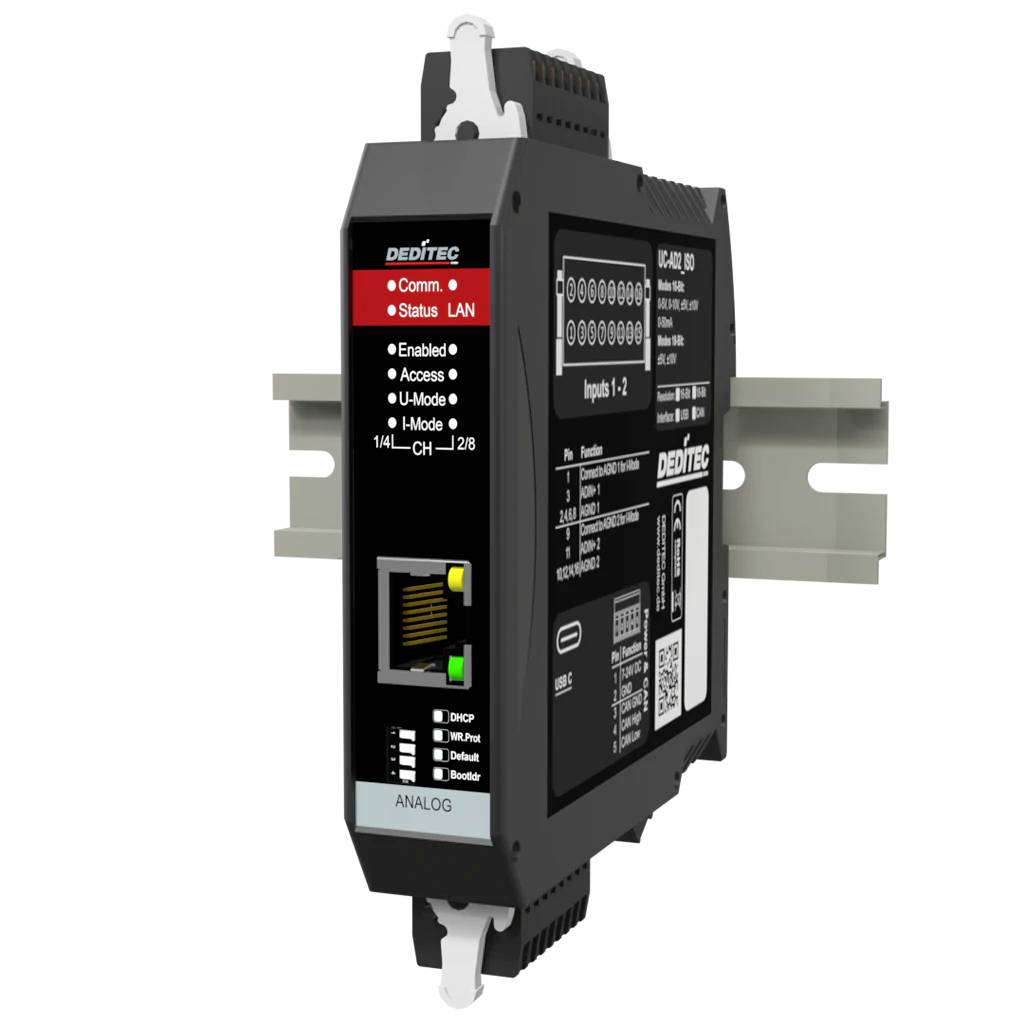

Deditec UC-CAN-E-AD2-16ISO A / D prevodník CAN Počet digitálnych vstupov: 0 Počet digitálnych vstupov: 0 Počet reléových
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
A / D prevodník
Rozhranie
CAN
Počet reléových výstupov
0
Typ
UC-CAN-E-AD2-16ISO
Prevádzkové napätie
7 V/DC
24 V/DC
Datasheety: (PDF)
Počet
Celkom (608,94 € / kus)
608,94 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Priemyselný 16-bitový A/D modul CAN s galvanickým oddelením, ideálny pre testovacie lavice - s konfiguračným rozhraním Ethernet
- Rozhranie CAN podľa normy ISO 11898
- Otvorený protokol CAN (RAW CAN)
- Automatický režim vysielania/príjmu (TX/RX)
- Galvanicky oddelené do 500 V
- Ethernet 10/100 Mbit/s
- Podporované protokoly: HTTP, UDP, TCP, DHCP, Modbus-TCP
- Ovládanie: API pre Windows a Linux (knižnica ovládačov DELIB), rozhranie príkazového riadka, otvorený protokol TCP, Modbus-TCP
- Možnosť šifrovanej ethernetovej komunikácie
- Otvorený štandardný alebo Modbus TCP protokol
- Webové rozhranie a aplikácia (smartfón a tablet)
- Pripojenie cez Wi-Fi je možné
- Funkcia WPS
- Dizajn: jednopólový
- 16-bitové rozlíšenie na kanál
- Rozsahy napätia: 0-5V, 0-10V, 0-20V, 0-40V, ±5V, ±10V, ±20V, ±40V
- Rozsahy prúdu: 0-20 mA, 4-20 mA, 0-24 mA
- Galvanické oddelenie kanál-kanál: max. 1 kV AC
- Galvanické oddelenie napájania: max. 500 V
- Konverzný pomer A/D prevodníka: 4 µs
- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
Technické parametre
- Rozlíšenie: 16-bitový A/D prevodník s galvanickým oddelením
- Typ pripojenia: Konektory WAGO s ochranou proti nesprávnemu zasunutiu
- Kategória výrobku
A / D prevodník
- Rozhranie
CAN
- Typ
UC-CAN-E-AD2-16ISO
- Prevádzkové napätie
7 V/DC
24 V/DC
- Prevádzkové napätie
7 V/DC až 24 V/DC
- V
120 mm
- Dĺžka
111 mm
- Šírka
22.5 mm
- Moduly (max.)
1
- Počet digitálnych vstupov
2
- Počet digitálnych vstupov
0
- Počet digitálnych vstupov
0
- Počet reléových výstupov
0
- Rozmer.
(d x š x v) 111 x 22.5 x 120 mm
- Kontrolné LED diódy
áno
- Číslo výrobcu
UC-CAN-E-AD2-16ISO
- Spôsob montáže
Montáž na DIN lištu (nosná lišta TS 35 x 7,5 mm)
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3796612 Deditec UC-CAN-E-AD2-16ISO A / D prevodník CAN Počet digitálnych vstupov: 0 Počet digitálnych vstupov: 0 Počet reléových
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796612 Deditec UC-CAN-E-AD2-16ISO A / D prevodník CAN Počet digitálnych vstupov: 0 Počet digitálnych vstupov: 0 Počet reléových
Popis
Analógovo-digitálny modul UC-CAN ponúka 2 galvanicky oddelené 16/18-bitové vstupy pre presné meranie napätí a prúdov cez otvorené rozhranie CAN. Ideálne pre priemyselné aplikácie a testovacie lavice, napr. na zaznamenávanie signálov zo senzorov alebo monitorovanie procesných premenných. Vďaka režimu Auto-RX/TX a robustnej konštrukcii je modul dokonale vhodný pre spoľahlivé meracie úlohy v systémoch založených na CAN.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- I-režim
- U-režim
- Funkcionalita M2M
- automatický režim CAN-RX/TX
- SUROVÁ PLECHOVKA
- Protokol J1939
- Bezplatný konfiguračný a testovací softvér
- Konfiguračné rozhranie Ethernetu
- Napájacie napätie: +7 V až +24 V DC
- Zásuvné pružinové lišty s uzamykacím mechanizmom
- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
Rozsah dodávky
- 5-kolíkový konektor
- 2x 16-pinový konektor
- Ovládací nástroj pre konektory Wago
- Konektory na DIN lištu
Požiadavky na systém
- Windows, Linux
