Deditec UC-CAN-E-DA2-16ISO D / A prevodník CAN, USB-C Počet digitálnych vstupov: 0 Počet digitálnych vstupov: 0 Počet re

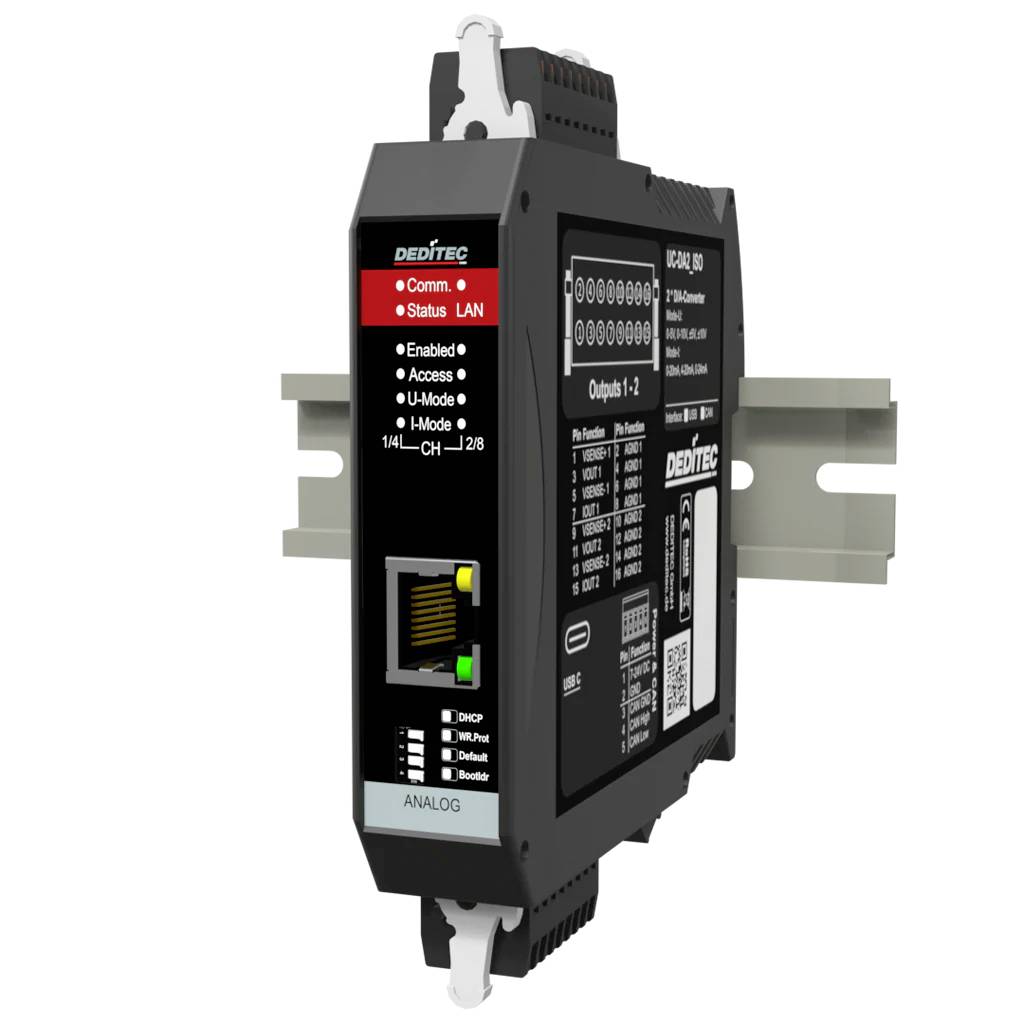

Čierny priemyselný sieťový modul na DIN lištu s červenými stavovými LED diódam, portom Ethernet a označením „DEDiTEC", zobrazený v 3D pohľade produktu.

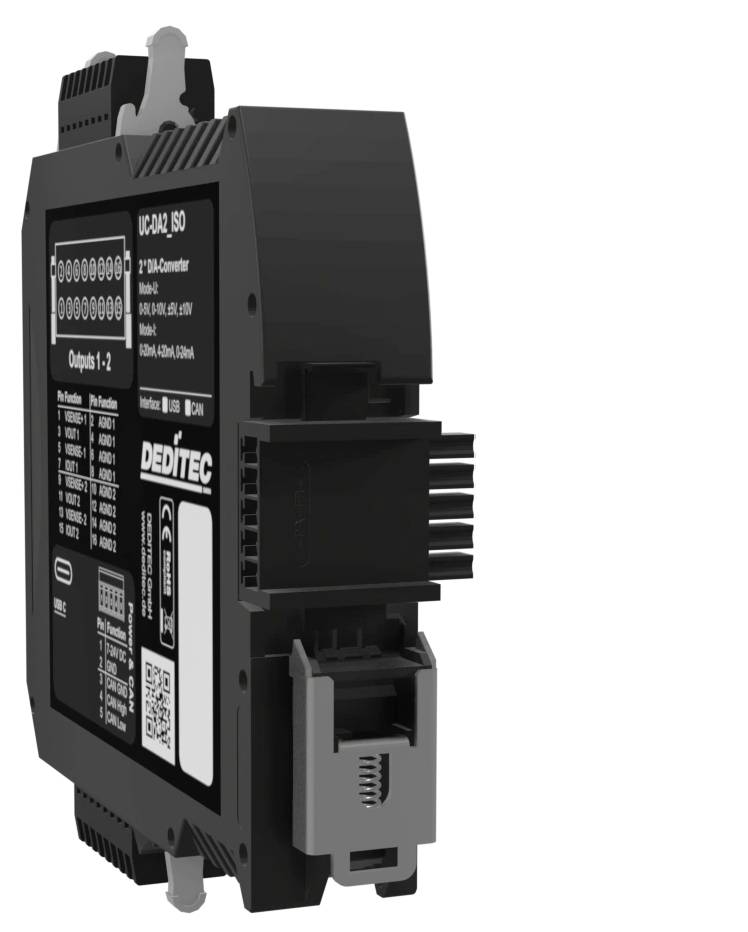

Čierny priemyselný elektronický modul na DIN lištu s konektorovým portom a tlačenými štítkami, zobrazený v trojštvrťovom pohľade na bielom pozadí.
Predný pohľad na čiernu distribučnú jednotku napájania Dell EMC alebo sieťové zariadenie s viacerými portami a indikátormi stavu LED, označené „Dell EMC" a „Comms - Status - LAN".
1/3
Kategória výrobku
D / A prevodník
Rozhranie
CAN
USB-C
Počet reléových výstupov
0
Typ
UC-CAN-E-DA2-16ISO
Prevádzkové napätie
24 V/DC
Datasheety: (PDF)
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Št 5. 11.
Počet
Celkom (665,00 € / kus)
665,00 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

UC-CAN 16-bitový D/A prevodník – 2-kanálový CAN zbernicový modul s galvanickým oddelením – s konfiguračným rozhraním Ethernet

  • Ethernet 10/100 Mbit/s
  • Podporované protokoly: HTTP, UDP, TCP, DHCP, Modbus-TCP
  • Ovládanie: API pre Windows a Linux (knižnica ovládačov DELIB), rozhranie príkazového riadka, otvorený protokol TCP, Modbus-TCP
  • Možnosť šifrovanej ethernetovej komunikácie
  • Otvorený štandardný alebo Modbus TCP protokol
  • Webové rozhranie a aplikácia (smartfón a tablet)
  • Pripojenie cez Wi-Fi je možné
  • Funkcia WPS
  • CAN D/A prevodník pre analógový výstup požadovanej hodnoty cez zbernicu CAN
  • 2 D/A kanály, každý so 16-bitovým rozlíšením
  • Napäťové výstupy: 0-5V, 0-10V / 0..10V, ±5V, ±10V
  • Prúdové výstupy: 0–20 mA, 4–20 mA, 0–24 mA
  • Galvanické oddelenie D/A kanálov od seba navzájom až do max. 1000 V AC
  • Galvanické oddelenie pre napájanie do max. 500 V AC
  • CAN 2.0A / CAN 2.0B s bitovými rýchlosťami od 10 kbit/s do 1 Mbit/s
  • Otvorený protokol CAN a režim automatického vysielania/prijímania
  • Čas konverzie D/A prevodníka: 10–12 µs
  • Napájacie napätie: +12 V až +24 V DC
  • Montáž na DIN lištu 35 x 7,5 mm
  • Dva analógové D/A výstupy pre presné napäťové a prúdové signály cez zbernicu CAN
  • 16-bitové rozlíšenie pre jemne odstupňované zadávanie požadovaných hodnôt
  • Výstupné rozsahy pre bežné priemyselné a štandardné signály, ako napríklad 0–10 V a 4–20 mA
  • Relatívna presnosť: min. -16 LSB / max. +16 LSB
  • Teplotný posun koncovej hodnoty stupnice: ±1 ppm / °C
  • Čas konverzie: 10–12 µs pre rýchly D/A výstup v aplikáciách riadenia a regulácie
  • Rozhranie CAN cez 9-pinový D-sub konektor
  • Podpora pre CAN 2.0A a CAN 2.0B
  • Galvanicky oddelené rozhranie CAN do 500 V
  • Otvorený protokol CAN pre integráciu do existujúcich architektúr zbernice CAN
  • Režim Auto-TX/RX pre automatické spracovanie CAN paketov

Technické parametre

  • Galvanické oddelenie: Do 500 V (izolované od systému a od seba navzájom)
  • Špeciálne vlastnosti: Podporuje M2M (stroj-stroj) a riadenie udalostí pre autonómne spracovanie signálu.
Kategória výrobku

D / A prevodník

Rozhranie

CAN

USB-C

Typ

UC-CAN-E-DA2-16ISO

Prevádzkové napätie

24 V/DC

Prevádzkové napätie

7 V jednosmerného prúdu až 24 V jednosmerného prúdu

V

120 mm

Dĺžka

111 mm

Šírka

22.5 mm

Moduly (max.)

64

Počet digitálnych vstupov

0

Počet digitálnych vstupov

0

Počet digitálnych vstupov

0

Počet reléových výstupov

0

Rozmer.

(d x š x v) 111 x 22.5 x 120 mm

Kontrolné LED diódy

áno

Číslo výrobcu

UC-CAN-E-DA2-16ISO

Spôsob montáže

DIN lišta (montážna lišta 35 x 7,5 mm) s voliteľným konektorom T-Bus / DIN lišta pre pripojenie zbernice

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 3796613 Deditec UC-CAN-E-DA2-16ISO D / A prevodník CAN, USB-C Počet digitálnych vstupov: 0 Počet digitálnych vstupov: 0 Počet re

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3796613 Deditec UC-CAN-E-DA2-16ISO D / A prevodník CAN, USB-C Počet digitálnych vstupov: 0 Počet digitálnych vstupov: 0 Počet re

Popis

16-bitový D/A prevodník UC-CAN je 2-kanálový modul zbernice CAN pre presný výstup analógových požadovaných hodnôt v priemyselnej, automatizačnej, meracej a riadiacej technike. Ako CAN D/A prevodník, modul prevádza CAN komunikáciu na analógové napäťové alebo prúdové signály a poskytuje dva galvanicky izolované D/A výstupy s 16-bitovým rozlíšením. Podporované napätia zahŕňajú 0–5 V, 0–10 V, ±5 V a ±10 V, ako aj 0–20 mA, 4–20 mA a 0–24 mA. Čas konverzie 10–12 µs umožňuje časovo kritické riadiace úlohy, napríklad pre aktuátory, ventily, frekvenčné meniče, testovacie lavice a distribuované systémy CAN.

Tento text bol preložený strojovo.

Prevedenie

  • I-režim
  • U-režim
  • Funkcionalita M2M
  • automatický režim CAN-RX/TX
  • SUROVÁ PLECHOVKA
  • Protokol J1939
  • Bezplatný konfiguračný a testovací softvér
  • Konfiguračné rozhranie Ethernetu
  • Napájacie napätie: +7 V až +24 V DC
  • Zásuvné pružinové lišty s uzamykacím mechanizmom
  • Montáž na DIN lištu 35 mm x 7,5 mm
  • Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
  • Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň

Rozsah dodávky

  • 5-kolíkový konektor
  • 2x 16-pinový konektor
  • Ovládací nástroj pre konektory Wago
  • Konektory na DIN lištu

Požiadavky na systém

  • Windows, Linux
