Deditec UC-CAN-E-DA8_16 I / O modul CAN, zbernice Počet digitálnych vstupov: 0 Počet digitálnych vstupov: 0 Počet reléov
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
I / O modul
Rozhranie
CAN
zbernice
Počet reléových výstupov
0
Typ
UC-CAN-E-DA8_16
Prevádzkové napätie
7 V/DC
24 V/DC
Datasheety: (PDF)
Počet
Celkom (524,39 € / kus)
524,39 €
bez DPH.
Doprava zadarmo
Hlavné benefity
16-bitový D/A analógový prevodník CAN – prevádza 8 kanálov – s konfiguračným rozhraním Ethernet
- Ethernet 10/100 Mbit/s
- Podporované protokoly: HTTP, UDP, TCP, DHCP, Modbus-TCP
- Ovládanie: API pre Windows a Linux (knižnica ovládačov DELIB), rozhranie príkazového riadka, otvorený protokol TCP, Modbus-TCP
- Možnosť šifrovanej ethernetovej komunikácie
- Otvorený štandardný alebo Modbus TCP protokol
- Webové rozhranie a aplikácia (smartfón a tablet)
- Pripojenie cez Wi-Fi je možné
- Funkcia WPS
- Rozhranie CAN podľa normy ISO 11898
- Otvorený protokol CAN (RAW CAN)
- Automatický režim vysielania/príjmu
- Galvanicky oddelené do 500 V
- 16-bitové rozlíšenie na kanál
- Rozsahy napätia: 0-5V, 0-10V, ±5V, ±10V
- Galvanické oddelenie napájania: max. 500 V AC
- Čas konverzie D/A prevodníka: 10-12 µs
- Zaťažovací odpor: ≥ 2 kOhm
Technické parametre
- Rozlíšenie D/A prevodníka: 16 bitov
- Prenosová rýchlosť: 10 kbit/s až 1 Mbit/s (alebo automatická prenosová rýchlosť), konfigurovateľná pomocou kódovacieho prepínača alebo LSS
- Galvanické oddelenie: Do max. 500 V (medzi zbernicou CAN/logikou a výstupmi)
- Prevádzkový teplotný rozsah: +10 °C až +50 °C
- Kategória výrobku
I / O modul
- Rozhranie
CAN
zbernice
- Typ
UC-CAN-E-DA8_16
- Prevádzkové napätie
7 V/DC
24 V/DC
- Prevádzkové napätie
7 V až 24 V jednosmerného prúdu
- V
120 mm
- Dĺžka
111 mm
- Šírka
22.5 mm
- Moduly (max.)
64
- Počet digitálnych vstupov
0
- Počet digitálnych vstupov
0
- Počet digitálnych vstupov
0
- Počet reléových výstupov
0
- Rozmer.
(d x š x v) 111 x 22.5 x 120 mm
- Kontrolné LED diódy
áno
- Číslo výrobcu
UC-CAN-E-DA8_16
- Spôsob montáže
Montáž na DIN lištu (DIN lišta TS35 s rozmermi 35 x 7,5 mm)
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3796615 Deditec UC-CAN-E-DA8_16 I / O modul CAN, zbernice Počet digitálnych vstupov: 0 Počet digitálnych vstupov: 0 Počet reléov
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796615 Deditec UC-CAN-E-DA8_16 I / O modul CAN, zbernice Počet digitálnych vstupov: 0 Počet digitálnych vstupov: 0 Počet reléov
Popis

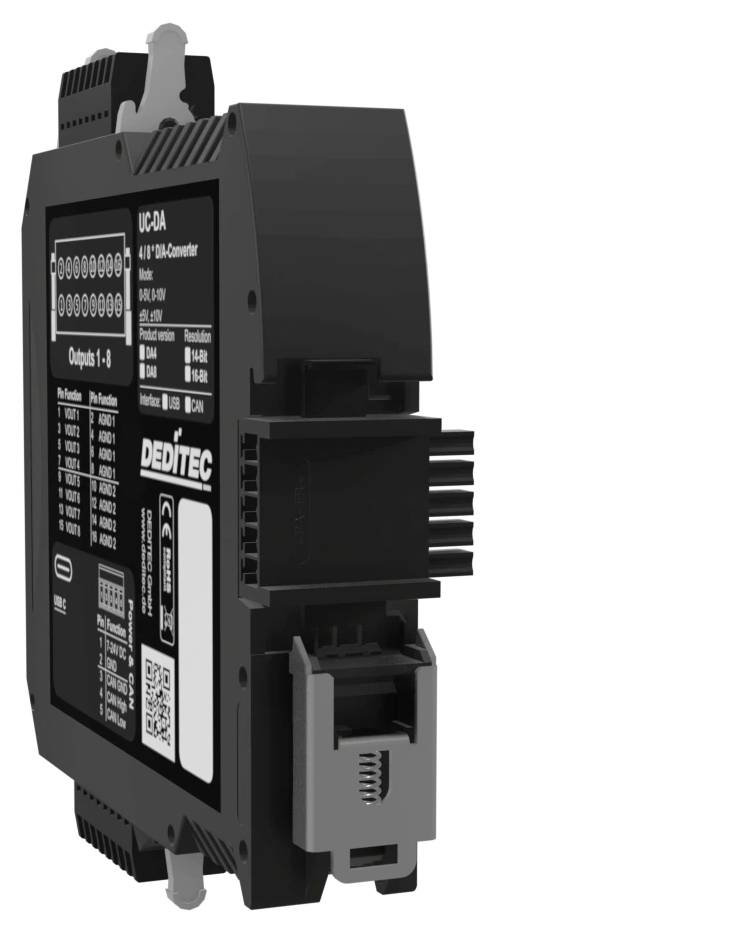

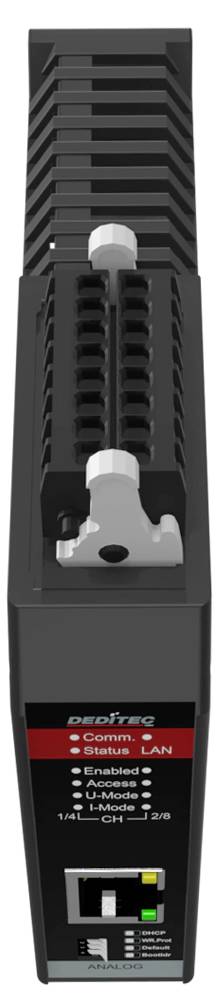

UC-CAN-DA8 je vysokovýkonný analógový prevodník CAN s 8 presnými D/A kanálmi na výstup signálových napätí. Ideálne pre priemyselnú automatizáciu a flexibilné poskytovanie signálu. Medzi typické aplikácie patrí simulácia signálov senzorov v testovacích stoliciach a riadenie analógových akčných členov v riadiacich jednotkách založených na CAN. Robustný, galvanicky izolovaný a ideálny pre náročné meracie a testovacie prostredia.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Funkcionalita M2M
- automatický režim CAN-RX/TX
- SUROVÁ PLECHOVKA
- Protokol J1939
- Bezplatný konfiguračný a testovací softvér
- Konfiguračné rozhranie Ethernetu
- Napájacie napätie: +7 V až +24 V DC
- Zásuvné pružinové lišty s uzamykacím mechanizmom

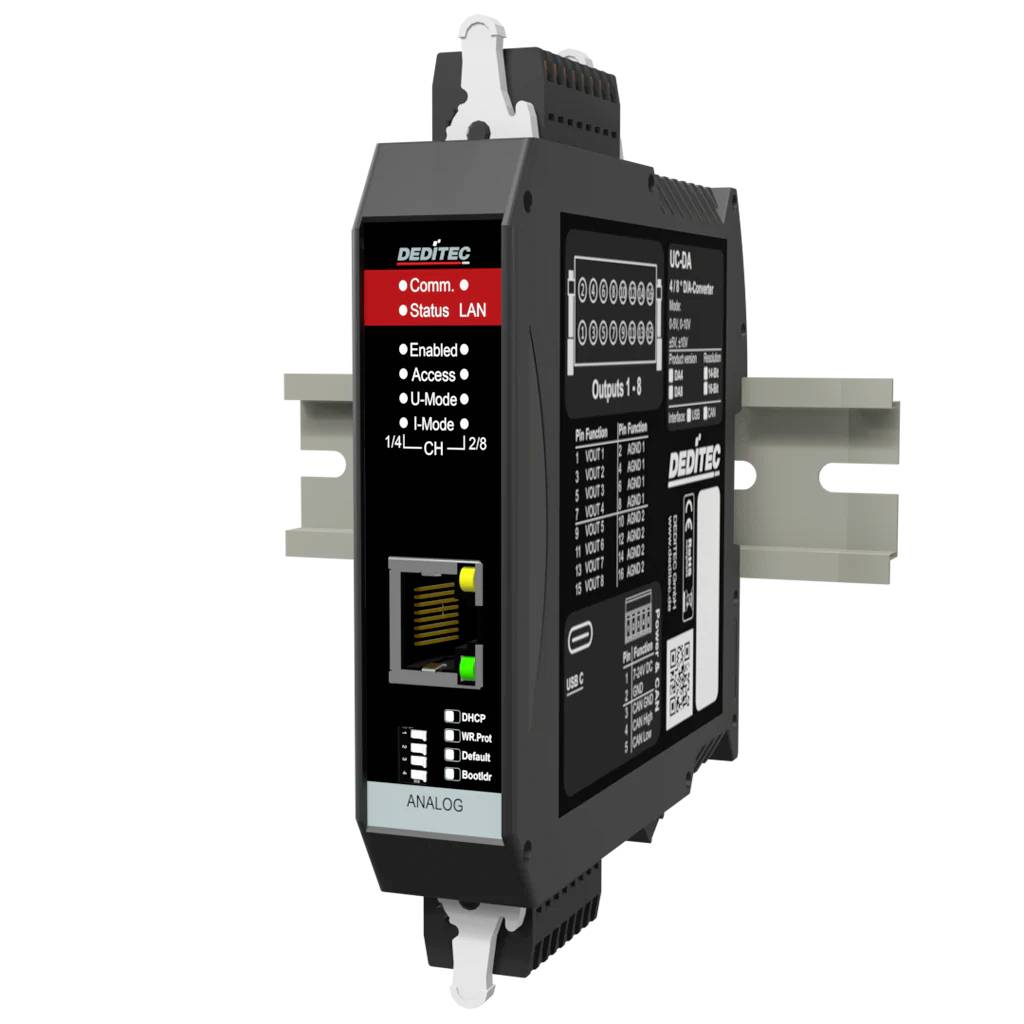

- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
Rozsah dodávky
- 5-kolíkový konektor
- 2x 16-pinový konektor
- Ovládací nástroj pre konektory Wago
- Konektory na DIN lištu
Požiadavky na systém
- Windows, Linux
