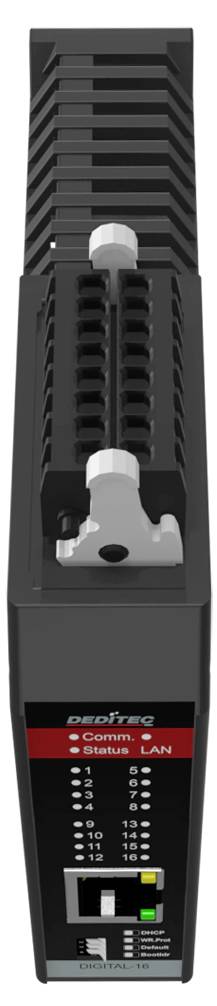

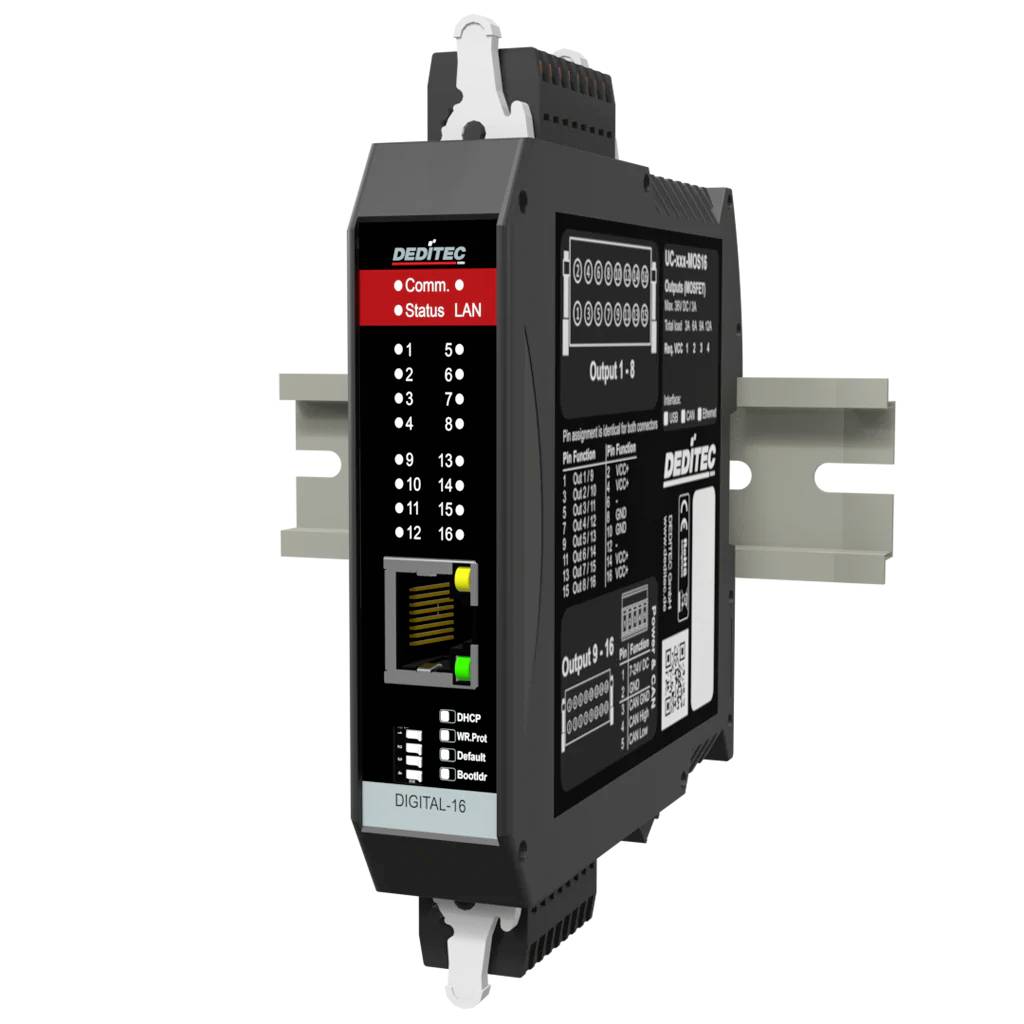

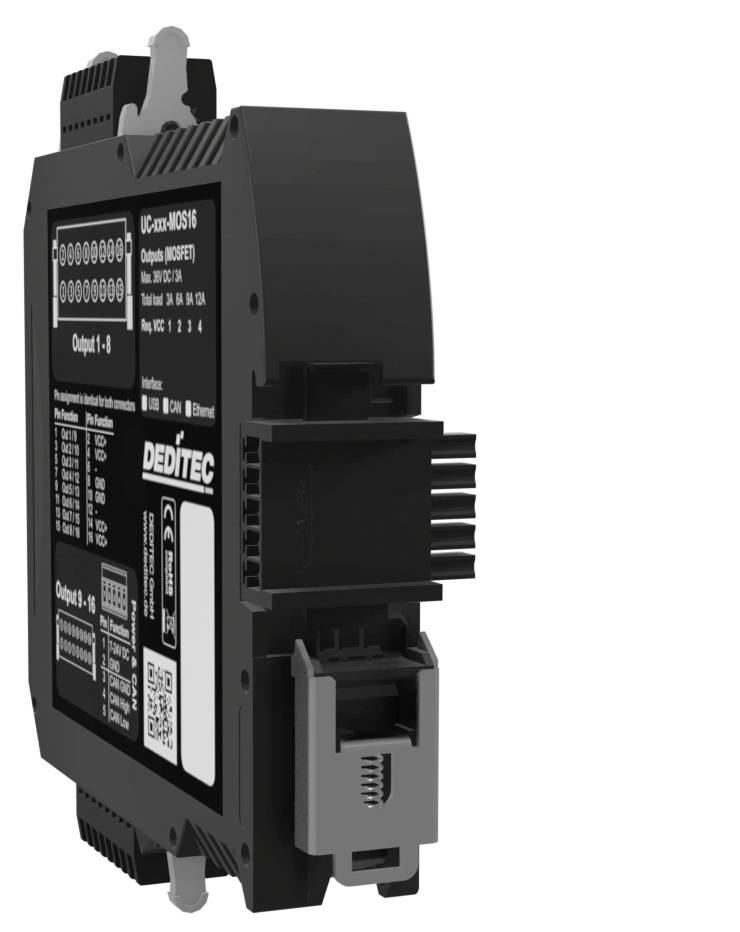

Deditec UC-CAN-E-M16 výstupný modul CAN, Ethernet Počet digitálnych vstupov: 16 Počet digitálnych vstupov: 0 Počet reléo
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
výstupný modul
Rozhranie
CAN
Ethernet
Počet reléových výstupov
0
Typ
UC-CAN-E-M16
Prevádzkové napätie
7 V/DC
24 V/DC
Datasheety: (PDF)
Počet
Celkom (378,05 € / kus)
378,05 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Reléový modul CAN zbernice so 16 digitálnymi výstupmi (MOSFET) - s konfiguračným rozhraním Ethernet
- Ethernet 10/100 Mbit/s
- Podporované protokoly: HTTP, UDP, TCP, DHCP, Modbus-TCP
- Ovládanie: API pre Windows a Linux (knižnica ovládačov DELIB), rozhranie príkazového riadka, otvorený protokol TCP, Modbus-TCP
- Možnosť šifrovanej ethernetovej komunikácie
- Otvorený štandardný alebo Modbus TCP protokol
- Webové rozhranie a aplikácia (smartfón a tablet)
- Galvanicky oddelené do 1,5 kV
- Rozhranie CAN podľa normy ISO 11898
- Otvorený protokol CAN (RAW CAN)
- Automatický režim vysielania/príjmu
- Galvanicky oddelené do 500 V
- Maximálne spínacie napätie: 36 V DC
- Minimálne spínacie napätie: 2,8 V DC
- Max. spínaný prúd: 3 A DC
- Maximálny spínací výkon: 108 W DC
- Funkcia ochrany pred časovým limitom (konfigurovateľná softvérom)
- Stavová LED dióda pre každý výstup
Technické parametre
- Ochrana rozhrania: Galvanické oddelenie do 500 V pre napájanie modulu.
- Technológia pripojenia: Systém pružinových svoriek (WAGO) pre zapojenie bez použitia náradia a odolné voči vibráciám
- Kategória výrobku
výstupný modul
- Rozhranie
CAN
Ethernet
- Typ
UC-CAN-E-M16
- Prevádzkové napätie
7 V/DC
24 V/DC
- Prevádzkové napätie
7 až 24 V/DC
- V
120 mm
- Dĺžka
111 mm
- Šírka
22.5 mm
- Počet digitálnych vstupov
0
- Počet digitálnych vstupov
0
- Počet digitálnych vstupov
16
- Počet reléových výstupov
0
- Rozmer.
(d x š x v) 111 x 22.5 x 120 mm
- Kontrolné LED diódy
áno
- Číslo výrobcu
UC-CAN-E-M16
- Spôsob montáže
Montáž na DIN lištu (DIN lišta TS 35 x 7,5 mm)
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3796617 Deditec UC-CAN-E-M16 výstupný modul CAN, Ethernet Počet digitálnych vstupov: 16 Počet digitálnych vstupov: 0 Počet reléo
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796617 Deditec UC-CAN-E-M16 výstupný modul CAN, Ethernet Počet digitálnych vstupov: 16 Počet digitálnych vstupov: 0 Počet reléo
Popis
UC-CAN-E-M16 je inteligentný reléový modul CAN zbernice so 16 digitálnymi výstupmi (MOSFET), ideálny na spínanie záťaže v priemyselných aplikáciách. Relé ponúkajú vysokú bezpečnosť a galvanické oddelenie. Medzi typické oblasti použitia patria testovacie lavice pre riadenie akčných členov a automatizačné systémy, kde je potrebné spoľahlivo prepínať digitálne signály cez CAN.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Funkcionalita M2M
- automatický režim CAN-RX/TX
- SUROVÁ PLECHOVKA
- Protokol J1939
- Bezplatný konfiguračný a testovací softvér
- Konfiguračné rozhranie Ethernetu
- Napájacie napätie: +7 V až +24 V DC
- Zásuvné pružinové lišty s uzamykacím mechanizmom
- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
Rozsah dodávky
- 5-kolíkový konektor
- 2x 16-pinový konektor
- Ovládací nástroj pre konektory Wago
- Konektory na DIN lištu
Požiadavky na systém
- Windows, Linux
