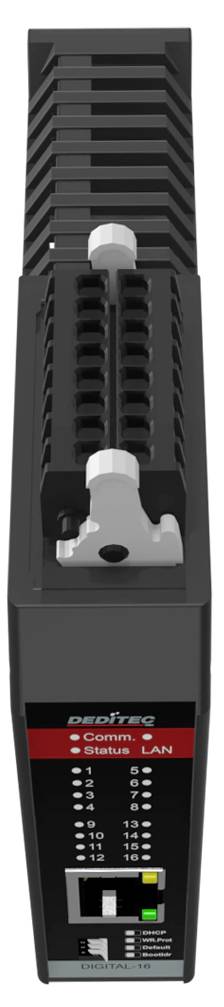

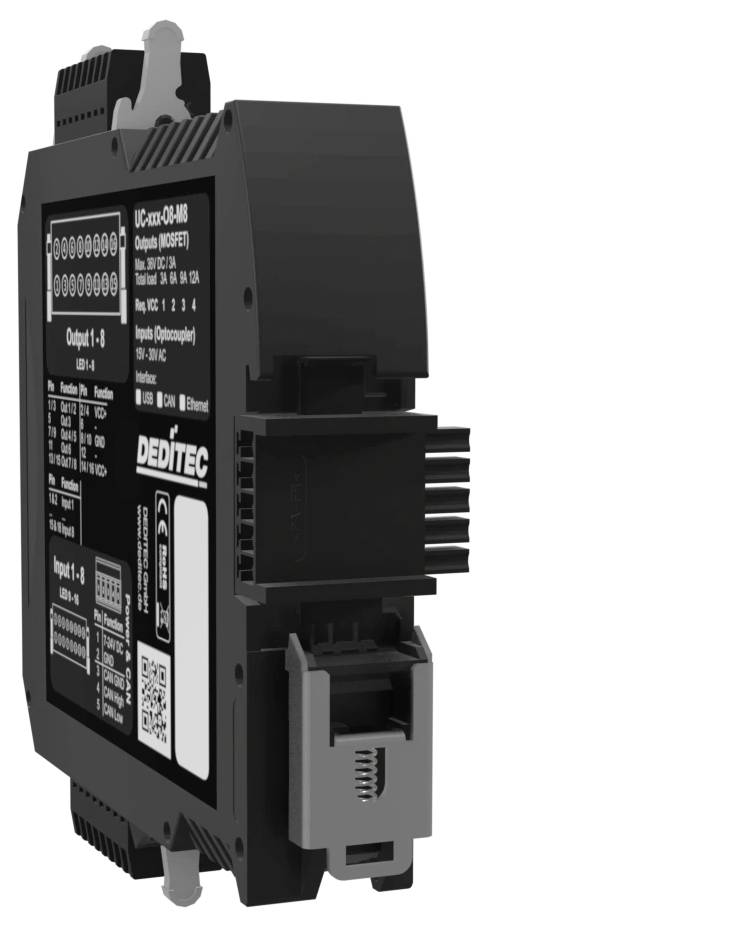

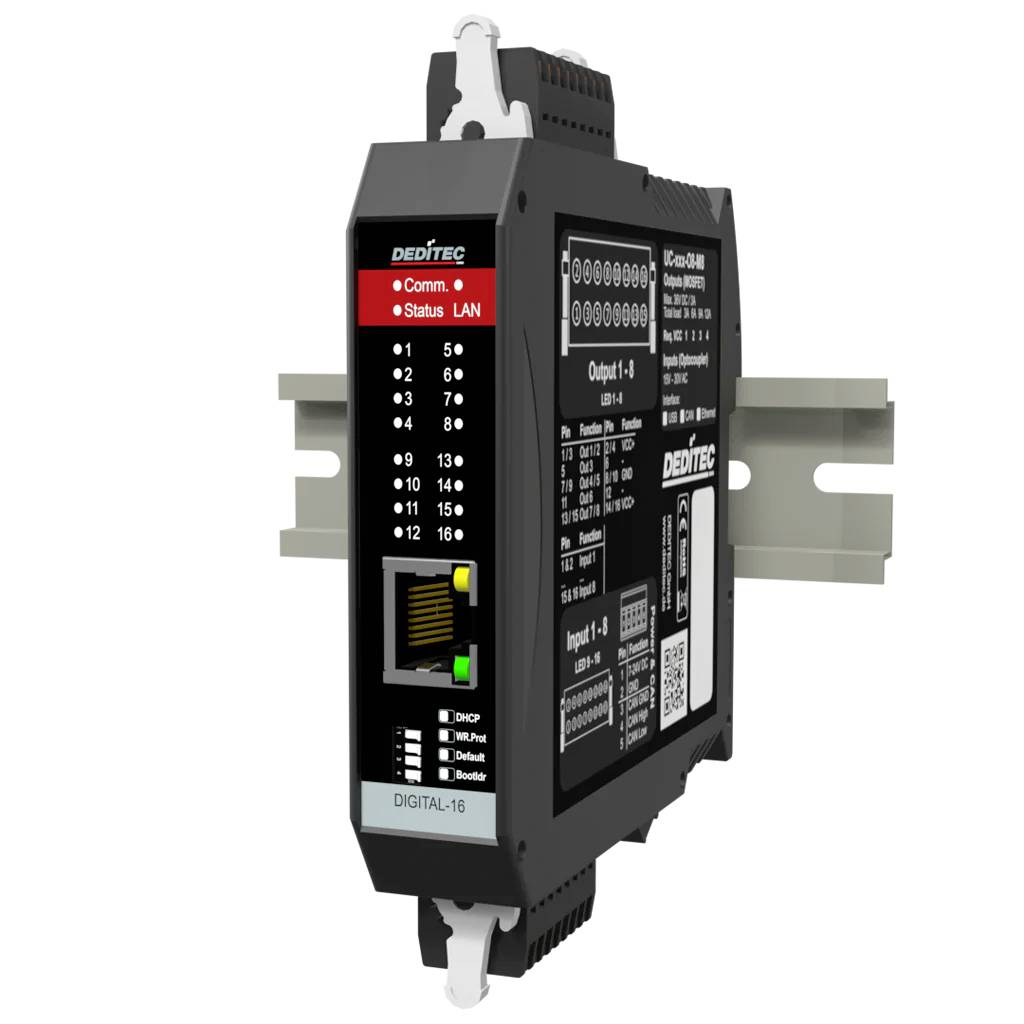

Deditec UC-CAN-E-O8-M8 vstupný modul CAN, Ethernet Počet digitálnych vstupov: 0 Počet digitálnych vstupov: 16 Počet relé
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
vstupný modul
Rozhranie
CAN
Ethernet
Počet reléových výstupov
0
Typ
UC-CAN-E-O8-M8
Prevádzkové napätie
24 V/DC
Datasheety: (PDF)
Počet
Celkom (353,66 € / kus)
353,66 €
bez DPH.
Doprava zadarmo
Hlavné benefity
CAN modul s 8 DIO EA – CAN dio modul – 8 optočlenových vstupov a 8 digitálnych výstupov (MOSFET) – s konfiguračným rozhraním Ethernet
- Ethernet 10/100 Mbit/s
- Podporované protokoly: HTTP, UDP, TCP, DHCP, Modbus-TCP
- Ovládanie: API pre Windows a Linux (knižnica ovládačov DELIB), rozhranie príkazového riadka, otvorený protokol TCP, Modbus-TCP
- Možnosť šifrovanej ethernetovej komunikácie
- Otvorený štandardný alebo Modbus TCP protokol
- Webové rozhranie a aplikácia (smartfón a tablet)
- Galvanicky oddelené do 1,5 kV
- Rozhranie CAN podľa normy ISO 11898
- Otvorený protokol CAN (RAW CAN)
- Automatický režim vysielania/príjmu
- Galvanicky oddelené do 500 V
- Maximálne spínacie napätie: 36 V DC
- Minimálne spínacie napätie: 2,8 V DC
- Max. spínaný prúd: 3 A DC
- Maximálny spínací výkon: 108 W DC
- Funkcia ochrany pred časovým limitom (konfigurovateľná softvérom)
- Stavová LED dióda pre každý výstup
- Typ: Optočlen AC/DC
- Úroveň signálu: ±5 V až ±15 V alebo ±15 V až ±30 V
- 16-bitový počítadlo na kanál (až do 100 Hz)
- Detekuje zmenu z nízkej na vysokú a z vysokej na nízku úroveň (flip-flop)
- Stavová LED dióda pre každý kanál
Technické parametre
- Galvanické oddelenie: Do max. 500 V
- Pripojenie: Bezskrutkové pružinové svorky WAGO (technológia zásuvného konektora)
- Konfigurácia: Pohodlne cez DEDITEC „ICT-Tool“ (Ethernet)
- Kategória výrobku
vstupný modul
- Rozhranie
CAN
Ethernet
- Typ
UC-CAN-E-O8-M8
- Prevádzkové napätie
24 V/DC
- Prevádzkové napätie
12 V až 24 V DC (vstup so širokým rozsahom)
- V
120 mm
- Dĺžka
111 mm
- Šírka
22.5 mm
- Počet digitálnych vstupov
0
- Počet digitálnych vstupov
16
- Počet digitálnych vstupov
0
- Počet reléových výstupov
0
- Rozmer.
(d x š x v) 111 x 22.5 x 120 mm
- Kontrolné LED diódy
áno
- Číslo výrobcu
UC-CAN-E-O8-M8
- Spôsob montáže
Montáž na DIN lištu (nosná lišta TS 35 x 7,5 mm) s voliteľným konektorom zbernice na lište
- Stavové LED diódy
16
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3796619 Deditec UC-CAN-E-O8-M8 vstupný modul CAN, Ethernet Počet digitálnych vstupov: 0 Počet digitálnych vstupov: 16 Počet relé
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796619 Deditec UC-CAN-E-O8-M8 vstupný modul CAN, Ethernet Počet digitálnych vstupov: 0 Počet digitálnych vstupov: 16 Počet relé
Popis
UC-CAN-E-O8-M8 je moderný CAN EA DIO modul s 8 optočlenovými vstupmi a 8 digitálnymi výstupmi (MOSFFET). Je ideálny na zachytávanie signálov zo senzorov a spínacích akčných členov v priemyselných aplikáciách. Medzi typické oblasti použitia patria testovacie lavice pre bezpečné spracovanie signálov a automatizačné systémy, kde je potrebné spoľahlivo ovládať digitálne vstupy a výstupy cez CAN.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Funkcionalita M2M
- automatický režim CAN-RX/TX
- SUROVÁ PLECHOVKA
- Protokol J1939
- Bezplatný konfiguračný a testovací softvér
- Konfiguračné rozhranie USB
- Napájacie napätie: +7 V až +24 V DC
- Zásuvné pružinové lišty s uzamykacím mechanizmom
- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
Rozsah dodávky
- 5-kolíkový konektor
- 2x 16-pinový konektor
- Ovládací nástroj pre konektory Wago
- Konektory na DIN lištu
Požiadavky na systém
- Windows, Linux
