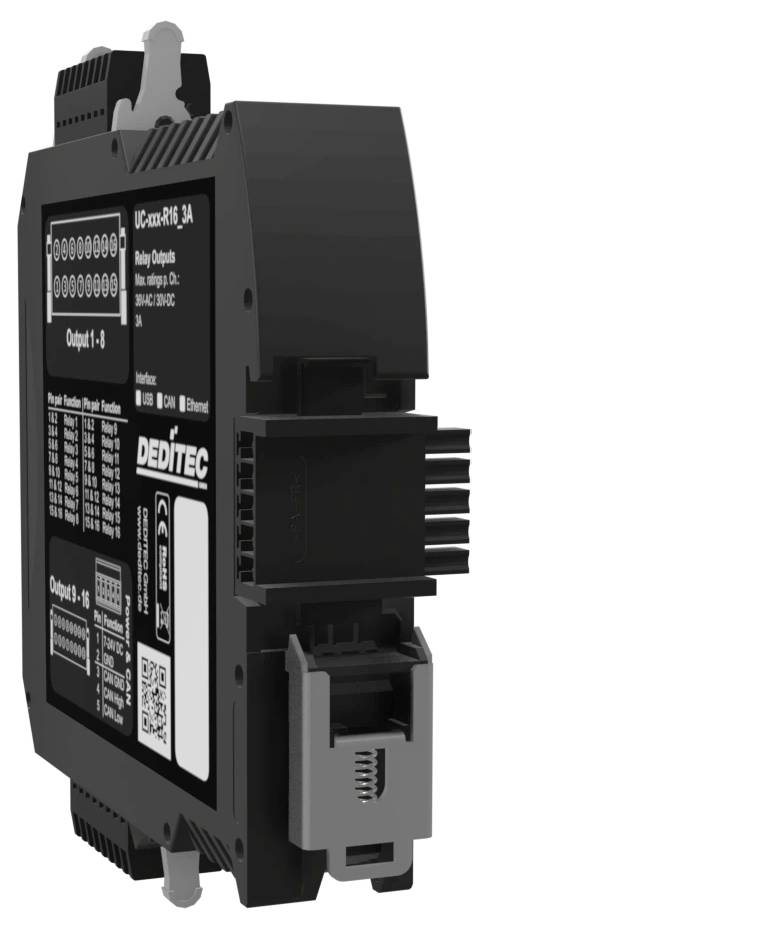

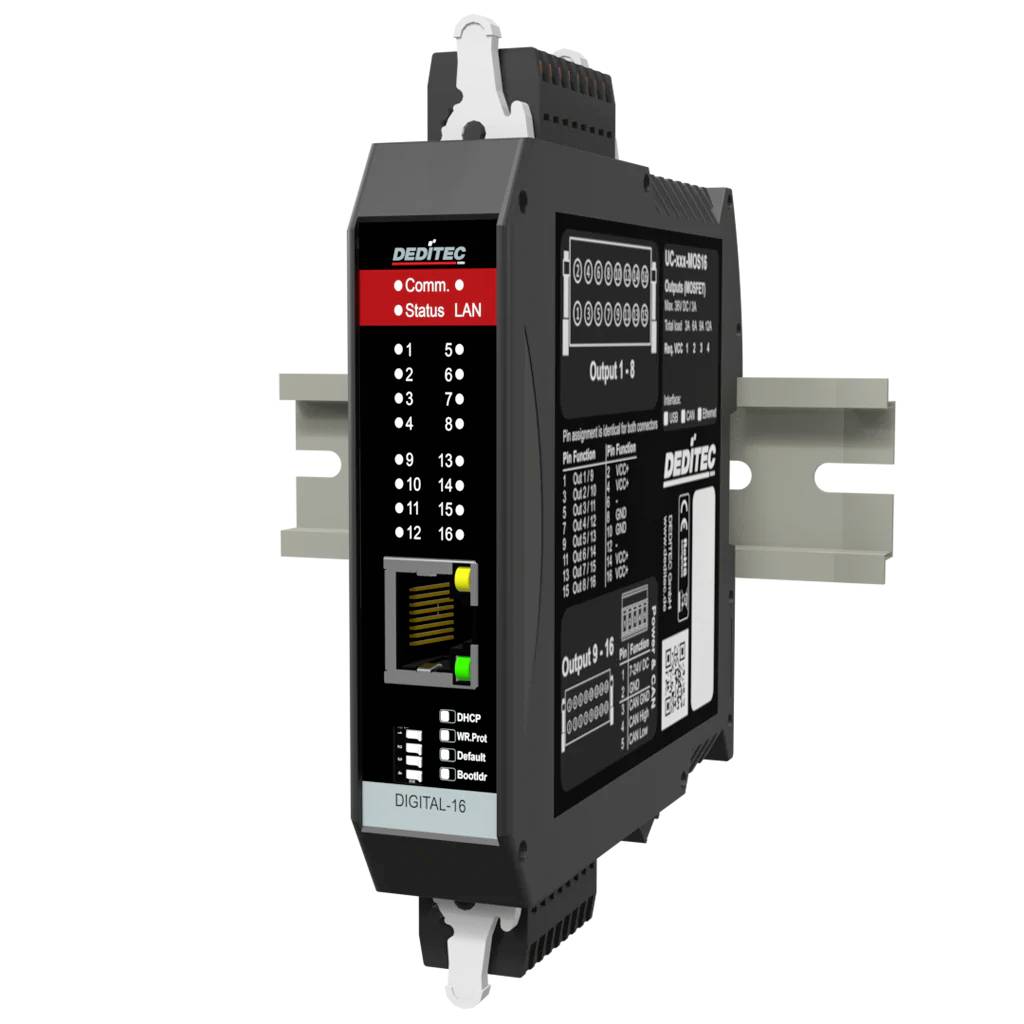

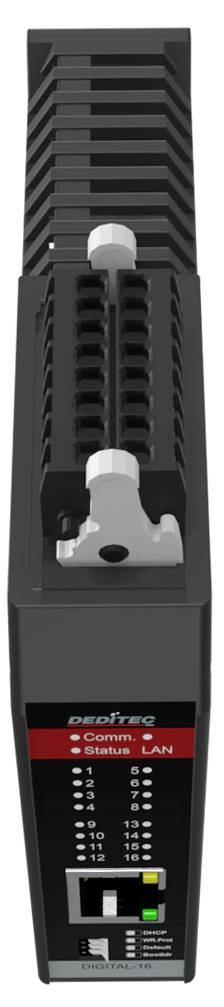

Deditec UC-CAN-E-R16_3A Modul relé CAN, Ethernet Počet digitálnych vstupov: 16 Počet digitálnych vstupov: 0 Počet reléov
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
Modul relé
Rozhranie
CAN
Ethernet
Počet reléových výstupov
16
Typ
UC-CAN-E-R16_3A
Prevádzkové napätie
12 V/DC
24 V/DC
Datasheety: (PDF)
Počet
Celkom (345,53 € / kus)
345,53 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Reléový modul CAN zbernice so 16 digitálnymi výstupmi (3 A) - s konfiguračným rozhraním Ethernet
- Ethernet 10/100 Mbit/s
- Podporované protokoly: HTTP, UDP, TCP, DHCP, Modbus-TCP
- Ovládanie: API pre Windows a Linux (knižnica ovládačov DELIB), rozhranie príkazového riadka, otvorený protokol TCP, Modbus-TCP
- Možnosť šifrovanej ethernetovej komunikácie
- Otvorený štandardný alebo Modbus TCP protokol
- Webové rozhranie a aplikácia (smartfón a tablet)
- Galvanicky oddelené do 1,5 kV
- Rozhranie CAN podľa normy ISO 11898
- Otvorený protokol CAN (RAW CAN)
- Automatický režim vysielania/príjmu
- Galvanicky oddelené do 500 V
- Typ: Normálne zatvorený (NO)
- Max. spínacie napätie: 48 V AC / DC
- Max. spínaný prúd: 3 A AC / DC
- Max. prenosový prúd 3 A AC/DC
- Max. výkon 90 W
- Funkcia ochrany pred časovým limitom (konfigurovateľná softvérom)
- Stavová LED dióda pre každý výstup
Technické parametre
- Galvanické oddelenie (do 500 V na rozhranie CAN)
- Technológia zásuvného pripojenia (pružinové svorky WAGO alebo skrutkové svorky Phoenix)
- Podporovaný prierez vodiča: 0,14 mm² až 1,5 mm²
- Prevádzková teplota: +10 °C ... +50 °C
- Kategória výrobku
Modul relé
- Rozhranie
CAN
Ethernet
- Typ
UC-CAN-E-R16_3A
- Prevádzkové napätie
12 V/DC
24 V/DC
- Prevádzkové napätie
12 V až 24 V jednosmerného prúdu
- V
120 mm
- Dĺžka
111 mm
- Šírka
22.5 mm
- Moduly (max.)
1
- Počet digitálnych vstupov
0
- Počet digitálnych vstupov
0
- Počet digitálnych vstupov
16
- Počet reléových výstupov
16
- Rozmer.
(d x š x v) 111 x 22.5 x 120 mm
- Kontrolné LED diódy
áno
- Číslo výrobcu
UC-CAN-E-R16_3A
- Spôsob montáže
Montážna lišta / DIN lišta (DIN lišta 35 x 7,5 mm)
- Výkon relé
3 A
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3796616 Deditec UC-CAN-E-R16_3A Modul relé CAN, Ethernet Počet digitálnych vstupov: 16 Počet digitálnych vstupov: 0 Počet reléov
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796616 Deditec UC-CAN-E-R16_3A Modul relé CAN, Ethernet Počet digitálnych vstupov: 16 Počet digitálnych vstupov: 0 Počet reléov
Popis
UC-CAN-E-R16_3A je inteligentný reléový modul CAN zbernice so 16 digitálnymi výstupmi (3 A), ideálny na spínanie záťaže v priemyselných aplikáciách. Relé ponúkajú vysokú bezpečnosť a galvanické oddelenie. Medzi typické oblasti použitia patria testovacie lavice pre riadenie akčných členov a automatizačné systémy, kde je potrebné spoľahlivo prepínať digitálne signály cez CAN.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Funkcionalita M2M
- automatický režim CAN-RX/TX
- SUROVÁ PLECHOVKA
- Protokol J1939
- Bezplatný konfiguračný a testovací softvér
- Konfiguračné rozhranie Ethernetu
- Napájacie napätie: +7 V až +24 V DC
- Zásuvné pružinové lišty s uzamykacím mechanizmom
- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah je k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
Rozsah dodávky
- 5-kolíkový konektor
- 2x 16-pinový konektor
- Ovládací nástroj pre konektory Wago
- Konektory na DIN lištu
Požiadavky na systém
- Windows, Linux
