Deditec UC-CAN-U-M16 výstupný modul CAN, USB Počet digitálnych vstupov: 16 Počet digitálnych vstupov: 0 Počet reléových
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
výstupný modul
Rozhranie
CAN
USB
Počet reléových výstupov
0
Typ
UC-CAN-U-M16
Prevádzkové napätie
7 V/DC
24 V/DC
Datasheety: (PDF)
Počet
Celkom (361,79 € / kus)
361,79 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Reléový modul CAN zbernice so 16 digitálnymi výstupmi (MOSFET) - s konfiguračným rozhraním USB
- Rozhranie USB 2.0 až 480 Mbit/s
- Rýchle nastavenie vďaka integrácii plug-and-play
- Ovládanie: API pre Windows a Linux (knižnica ovládačov DELIB), rozhranie príkazového riadka
- Rozhranie CAN podľa normy ISO 11898
- Otvorený protokol CAN (RAW CAN)
- Automatický režim vysielania/príjmu
- Galvanicky oddelené do 500 V
- Maximálne spínacie napätie: 36 V DC
- Minimálne spínacie napätie: 2,8 V DC
- Max. spínaný prúd: 3 A DC
- Maximálny spínací výkon: 108 W DC
- Funkcia ochrany pred časovým limitom (konfigurovateľná softvérom)
- Stavová LED dióda pre každý výstup
Technické parametre
- Bezpečnostné prvky: Nastaviteľný bezpečnostný režim (funkcia ochrany pred časovým limitom v prípade výpadku komunikácie).
- Typ pripojenia: Pružinové zásuvné svorky (WAGO/Phoenix Contact), chránené proti nesprávnemu zasunutiu.
- Podporované prenosové rýchlosti: 10 kbit/s až 1 Mbit/s (CAN 2.0A a 2.0B).
- Prevádzková teplota: +10 °C až +50 °C
- Kategória výrobku
výstupný modul
- Rozhranie
CAN
USB
- Typ
UC-CAN-U-M16
- Prevádzkové napätie
7 V/DC
24 V/DC
- Prevádzkové napätie
7 V až 24 V jednosmerného prúdu
- V
120 mm
- Dĺžka
111 mm
- Šírka
22.5 mm
- Počet digitálnych vstupov
0
- Počet digitálnych vstupov
0
- Počet digitálnych vstupov
16
- Počet reléových výstupov
0
- Rozmer.
(d x š x v) 111 x 22.5 x 120 mm
- Kontrolné LED diódy
áno
- Číslo výrobcu
UC-CAN-U-M16
- Spôsob montáže
Montáž na DIN lištu na štandardnú DIN lištu (TS 35 x 7,5 mm)
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3796608 Deditec UC-CAN-U-M16 výstupný modul CAN, USB Počet digitálnych vstupov: 16 Počet digitálnych vstupov: 0 Počet reléových
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796608 Deditec UC-CAN-U-M16 výstupný modul CAN, USB Počet digitálnych vstupov: 16 Počet digitálnych vstupov: 0 Počet reléových
Popis

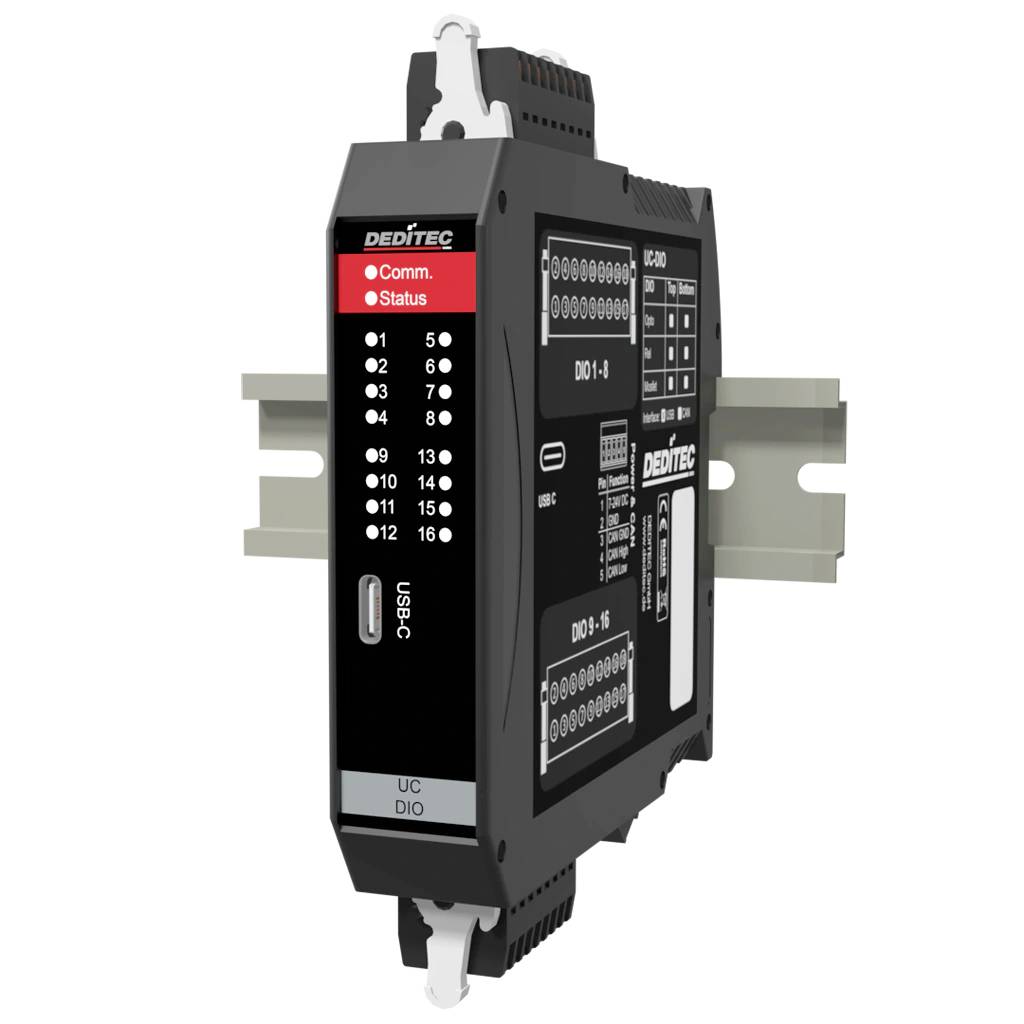

UC-CAN-U-M16 je inteligentný reléový modul CAN zbernice so 16 digitálnymi výstupmi (MOSFET), ideálny na spínanie záťaže v priemyselných aplikáciách. Relé ponúkajú vysokú bezpečnosť a galvanické oddelenie. Medzi typické oblasti použitia patria testovacie lavice pre riadenie akčných členov a automatizačné systémy, kde je potrebné spoľahlivo prepínať digitálne signály cez CAN.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Funkcionalita M2M
- automatický režim CAN-RX/TX
- SUROVÁ PLECHOVKA
- Protokol J1939
- Bezplatný konfiguračný a testovací softvér
- Konfiguračné rozhranie USB
- Napájacie napätie: +7 V až +24 V DC
- Zásuvné pružinové lišty s uzamykacím mechanizmom
- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
Rozsah dodávky
- USB kábel, A-C zástrčka
- 5-kolíkový konektor
- 2x 16-pinový konektor
- Ovládací nástroj pre konektory Wago

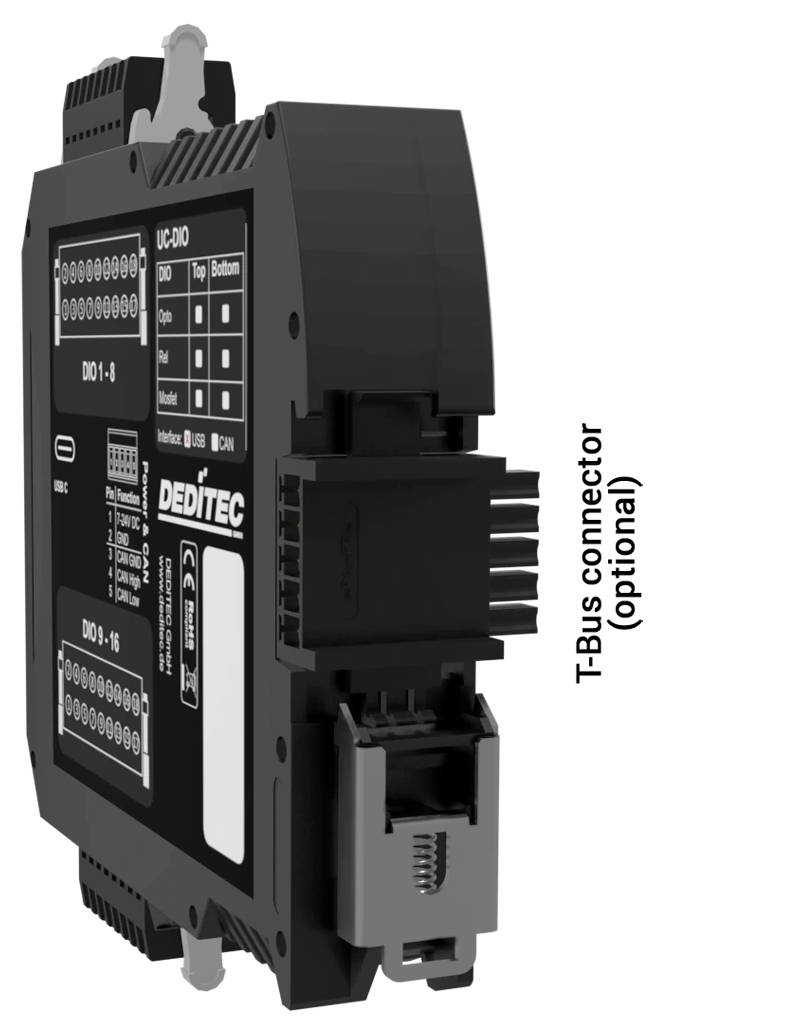

- Konektory na DIN lištu
Požiadavky na systém
- Windows, Linux
