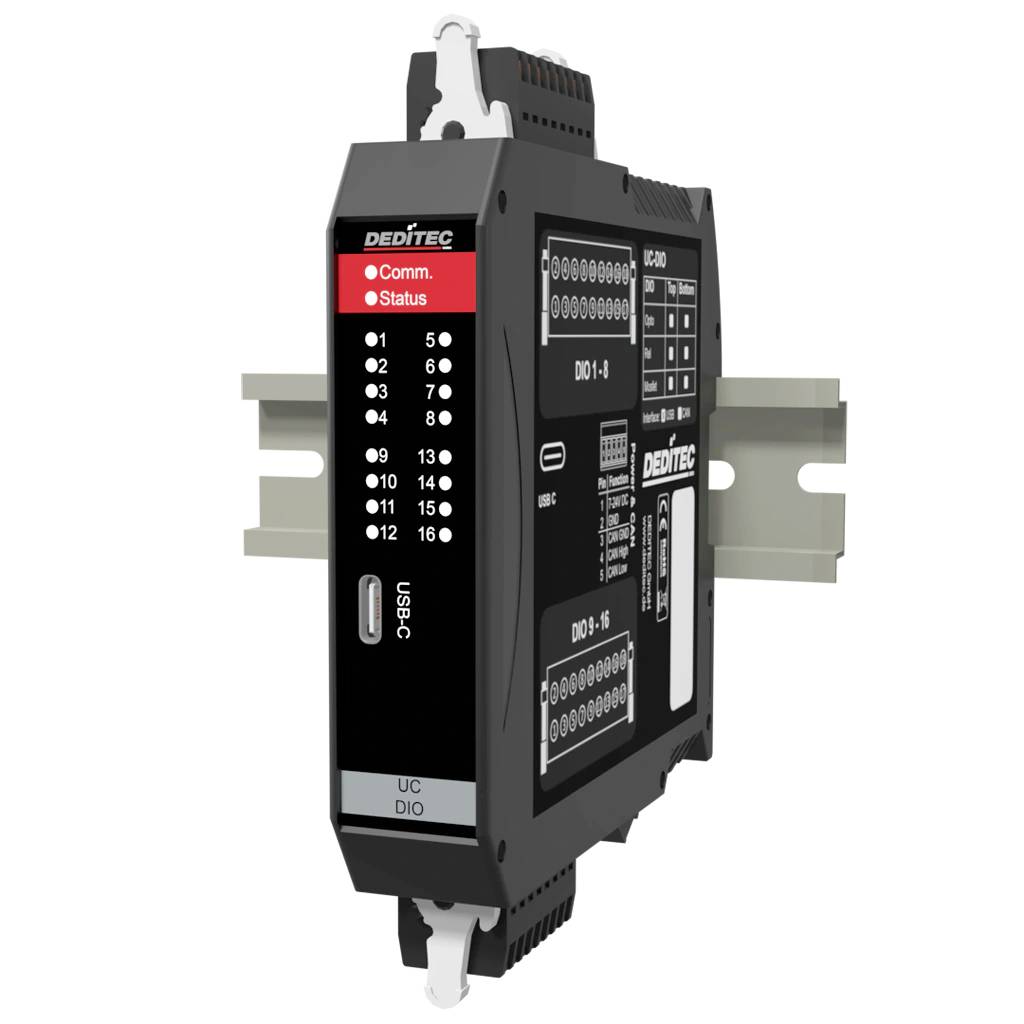

Deditec UC-CAN-U-O16 I / O modul CAN, USB-C Počet digitálnych vstupov: 0 Počet digitálnych vstupov: 16 Počet reléových v
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
I / O modul
Rozhranie
CAN
USB-C
Počet reléových výstupov
0
Typ
UC-CAN-U-O16
Prevádzkové napätie
24 V/DC
Datasheety: (PDF)
Počet
Celkom (337,40 € / kus)
337,40 €
bez DPH.
Doprava zadarmo
Hlavné benefity
CAN modul so 16 digitálnymi optočlenovými vstupmi - s konfiguračným rozhraním USB
- Rozhranie USB 2.0 až 480 Mbit/s
- Rýchle nastavenie vďaka integrácii plug-and-play
- Ovládanie: API pre Windows a Linux (knižnica ovládačov DELIB), rozhranie príkazového riadka
- Rozhranie CAN podľa normy ISO 11898
- Otvorený protokol CAN (RAW CAN)
- Automatický režim vysielania/príjmu
- Galvanicky oddelené do 500 V
- Typ: Optočlen AC/DC
- Úroveň signálu: ±5 V až ±15 V alebo ±15 V až ±30 V
- 16-bitový počítadlo na kanál (až do 100 Hz)
- Detekuje zmenu z nízkej na vysokú a z vysokej na nízku úroveň (flip-flop)
- Stavová LED dióda pre každý kanál
Technické parametre
- Protokol CAN: CAN 2.0A / 2.0B (konfigurovateľná prenosová rýchlosť od 10 kbit/s do 1 Mbit/s) s režimom Auto-TX/RX
- Pripojenie svoriek: 16-pólová, bezskrutková pružinová svorkovnica WAGO (100 % ochrana proti nesprávnemu zapojeniu)
- Rozsah prevádzkových teplôt: +10 °C až +50 °C (Rozšírený teplotný rozsah je k dispozícii na požiadanie)
- Kategória výrobku
I / O modul
- Rozhranie
CAN
USB-C
- Typ
UC-CAN-U-O16
- Prevádzkové napätie
24 V/DC
- Prevádzkové napätie
12 V až +24 V jednosmerného prúdu
- V
120 mm
- Dĺžka
111 mm
- Šírka
22.5 mm
- Počet digitálnych vstupov
0
- Počet digitálnych vstupov
16
- Počet digitálnych vstupov
0
- Počet reléových výstupov
0
- Rozmer.
(d x š x v) 111 x 22.5 x 120 mm
- Kontrolné LED diódy
áno
- Číslo výrobcu
UC-CAN-U-O16
- Spôsob montáže
Montáž na DIN lištu (nosná lišta TS 35 x 7,5 mm / DIN lišta)
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3796609 Deditec UC-CAN-U-O16 I / O modul CAN, USB-C Počet digitálnych vstupov: 0 Počet digitálnych vstupov: 16 Počet reléových v
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796609 Deditec UC-CAN-U-O16 I / O modul CAN, USB-C Počet digitálnych vstupov: 0 Počet digitálnych vstupov: 16 Počet reléových v
Popis
UC-CAN-O16 je moderný CAN modul pre digitálne vstupy so 16 galvanicky izolovanými kanálmi. Je ideálny na zachytávanie 24V spínacích signálov v priemyselných zariadeniach. Medzi typické aplikácie patrí monitorovanie signálov senzorov a stavových signálov, ako aj použitie v testovacích laboratóriách na spoľahlivé zaznamenávanie digitálnych stavov. Modul ponúka vysokú odolnosť voči rušeniu a spoľahlivú integráciu do systémov založených na CAN.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- 16 galvanicky izolovaných digitálnych vstupov
- Funkcionalita M2M
- automatický režim CAN-RX/TX
- SUROVÁ PLECHOVKA
- Protokol J1939
- Bezplatný konfiguračný a testovací softvér
- Konfiguračné rozhranie USB
- Napájacie napätie: +7 V až +24 V DC
- Zásuvné pružinové lišty s uzamykacím mechanizmom

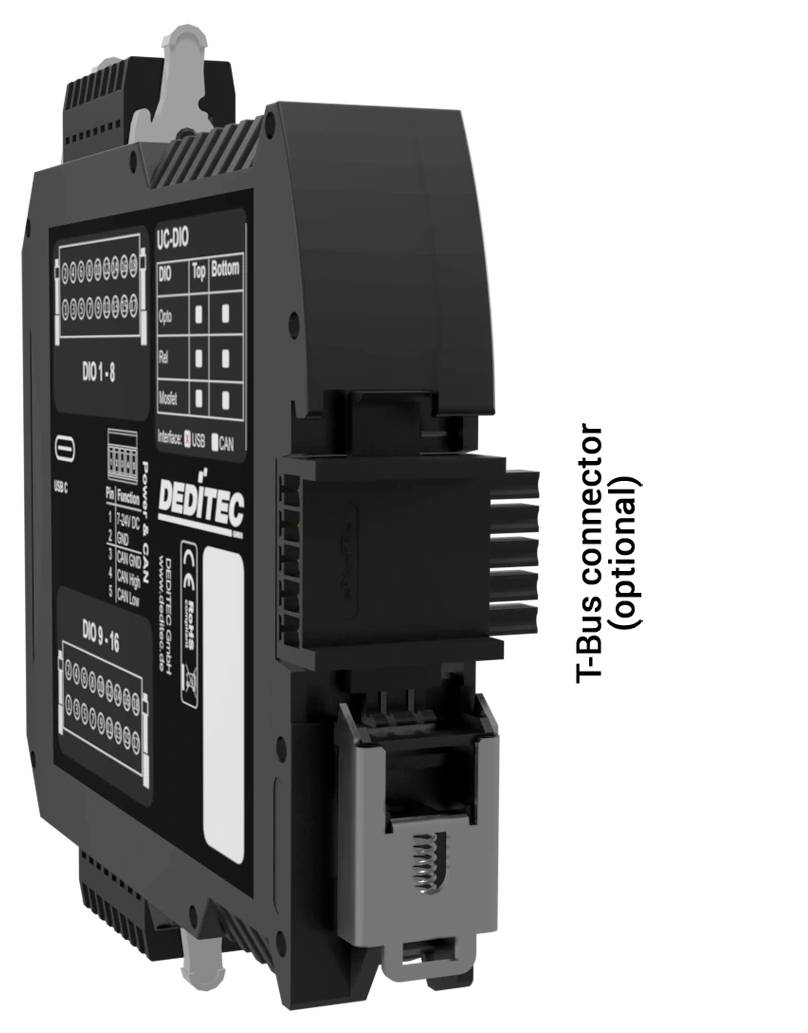

- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
Rozsah dodávky
- USB kábel, A-C zástrčka
- 5-kolíkový konektor
- 2x 16-pinový konektor
- Ovládací nástroj pre konektory Wago
- Konektory na DIN lištu
Požiadavky na systém
- Windows, Linux
