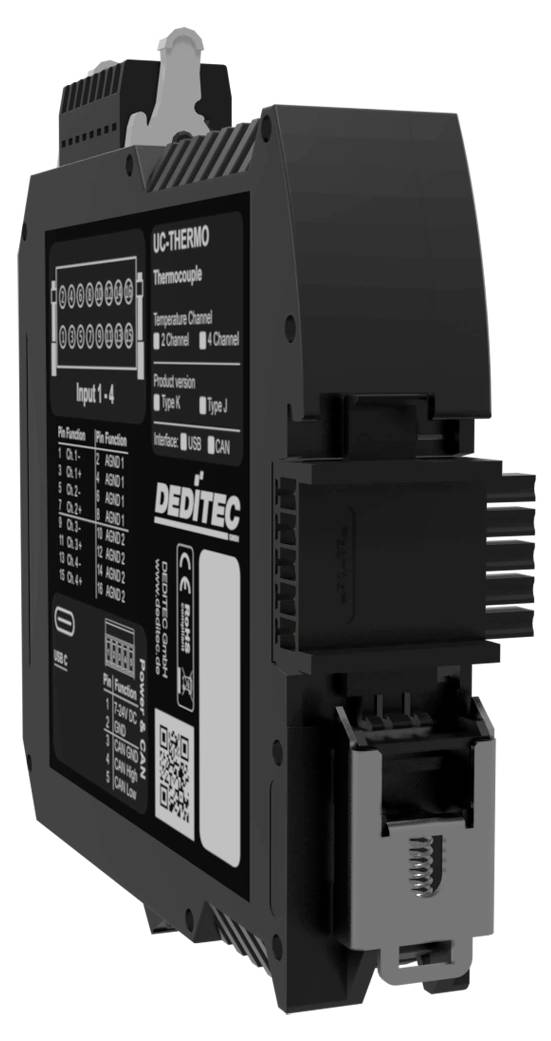

Deditec UC-CAN-U-THERMO4_K vstupný modul CAN Počet digitálnych vstupov: 0 Počet digitálnych vstupov: 0 Počet reléových v
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
vstupný modul
Rozhranie
CAN
Počet reléových výstupov
0
Typ
UC-CAN-U-THERMO4_K
Prevádzkové napätie
24 V/DC
Datasheety: (PDF)
Počet
Celkom (467,48 € / kus)
467,48 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Termočlánkový modul CAN so 4 termočlánkovými vstupmi typu K - s konfiguračným rozhraním USB
- Rozhranie USB 2.0 až 480 Mbit/s
- Rýchle nastavenie vďaka integrácii plug-and-play
- Ovládanie: API pre Windows a Linux (knižnica ovládačov DELIB), rozhranie príkazového riadka
- Rozhranie CAN podľa normy ISO 11898
- Otvorený protokol CAN (RAW CAN)
- Automatický režim vysielania/príjmu
- Galvanicky oddelené do 500 V
- Termočlánok typu K
- Rozlíšenie každého kanála: 14-bitové
- Presnosť: 0,25 °C
- Teplotný rozsah: -200 °C až +1350 °C
- Presnosť: 0,25 °C
- Presnosť od -200 °C do 700 °C: ± 2 °C
- Presnosť od 700 °C do 1350 °C: ± 4 °C
- Bezpečnosť: Kompenzácia studeného spoja
- Galvanické oddelenie: Kanály 1+2 až kanály 3+4: max. 500 V
- Galvanické oddelenie: Kanály 1…4 pre napájanie: max. 500 V
Technické parametre
- Rozlíšenie: 14-bitové
- Bezpečnostné prvky: Integrovaná kompenzácia studeného spoja, galvanické oddelenie rozhrania CAN (do 500 V)
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Konektor: pružinové svorky WAGO® (bezskrutkové, chránené proti prepólovaniu)
- Kategória výrobku
vstupný modul
- Rozhranie
CAN
- Typ
UC-CAN-U-THERMO4_K
- Prevádzkové napätie
24 V/DC
- Prevádzkové napätie
7 V jednosmerného prúdu až 24 V jednosmerného prúdu
- V
120 mm
- Dĺžka
111 mm
- Šírka
22.5 mm
- Počet digitálnych vstupov
4
- Počet digitálnych vstupov
0
- Počet digitálnych vstupov
0
- Počet reléových výstupov
0
- Rozmer.
(d x š x v) 111 x 22.5 x 120 mm

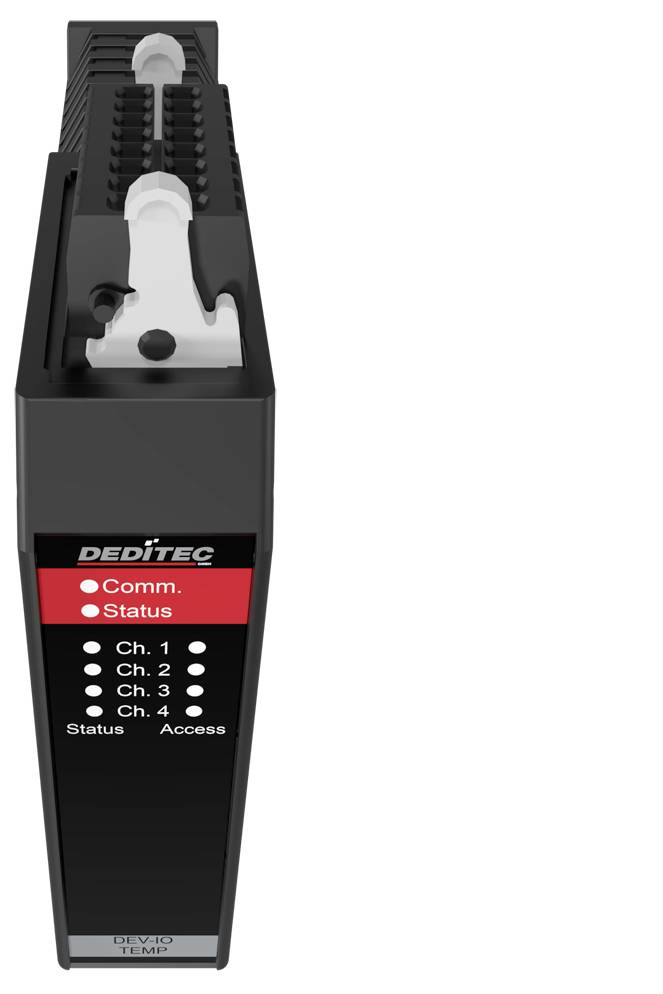

- Kontrolné LED diódy
áno
- Číslo výrobcu
UC-CAN-U-THERMO4_K
- Spôsob montáže

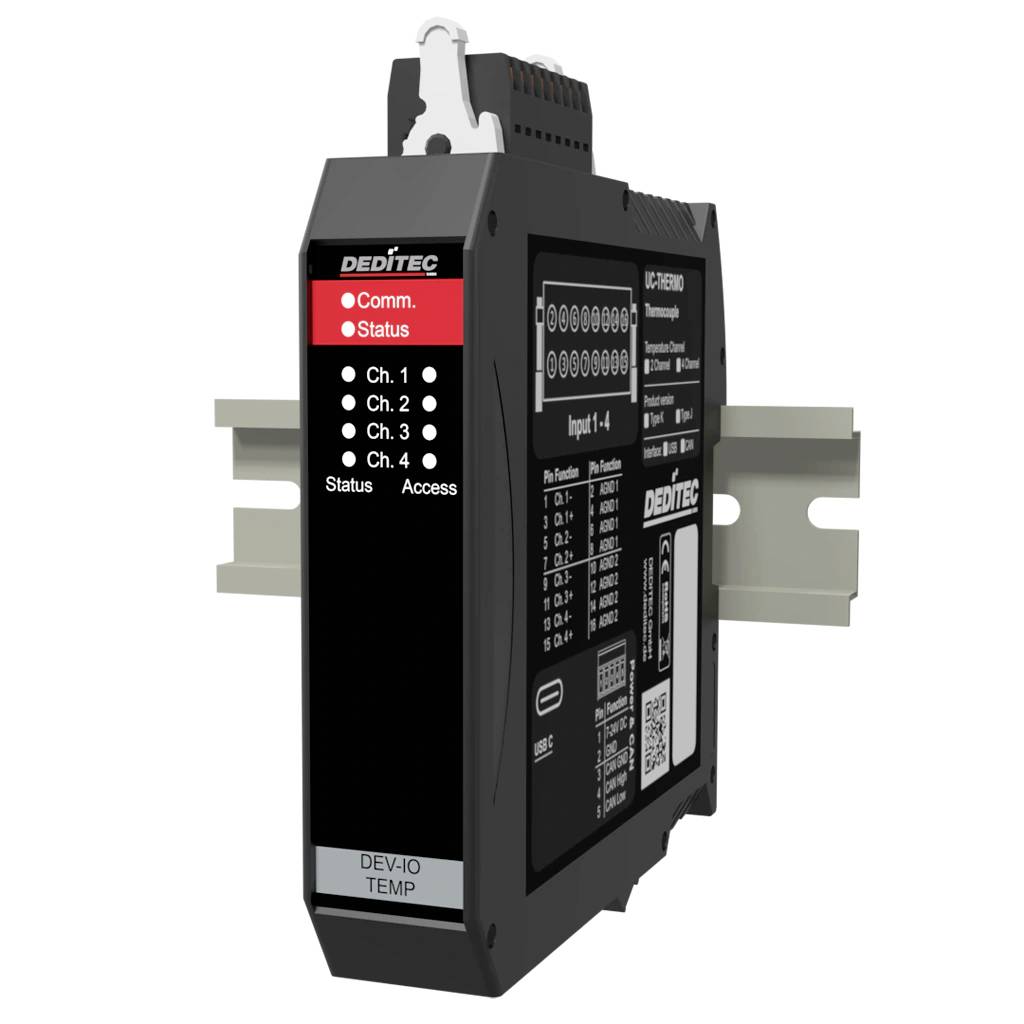

Montáž na DIN lištu (nosná lišta 35 mm x 7,5 mm)
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3796606 Deditec UC-CAN-U-THERMO4_K vstupný modul CAN Počet digitálnych vstupov: 0 Počet digitálnych vstupov: 0 Počet reléových v
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3796606 Deditec UC-CAN-U-THERMO4_K vstupný modul CAN Počet digitálnych vstupov: 0 Počet digitálnych vstupov: 0 Počet reléových v
Popis
Termomodul UC-CAN-U-THERMO4_K ponúka štyri vstupy pre termočlánky CAN typu K a umožňuje presné meranie teploty v priemyselných aplikáciách. Ideálne pre testovacie lavice na analýzu tepelných procesov, ako aj pre procesné zariadenia, kde sú potrebné spoľahlivé údaje o teplote na riadenie a zabezpečenie kvality. Galvanické oddelenie zaisťuje vysokú stabilitu merania a bezpečnú integráciu do systémov založených na CAN.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Funkcionalita M2M
- automatický režim CAN-RX/TX
- SUROVÁ PLECHOVKA
- Protokol J1939
- Bezplatný konfiguračný a testovací softvér
- Konfiguračné rozhranie USB
- Napájacie napätie: +7 V až +24 V DC
- Zásuvné pružinové lišty s uzamykacím mechanizmom
- Montáž na DIN lištu 35 mm x 7,5 mm
- Prevádzková teplota: +10 °C až +50 °C (rozšírený teplotný rozsah k dispozícii na požiadanie)
- Vhodné pre typické priemyselné vnútorné priestory a prostredia rozvádzacích skríň
Rozsah dodávky
- USB kábel, A-C zástrčka
- 5-kolíkový konektor
- 2x 16-pinový konektor
- Ovládací nástroj pre konektory Wago
- Konektory na DIN lištu
Požiadavky na systém
- Windows, Linux
