digitálny panelový merač s USB TDE Instruments Digalox DPM72-PP Digalox DPM72-PP

EAN:
Označenie výrobcu:
Objednávacie číslo:

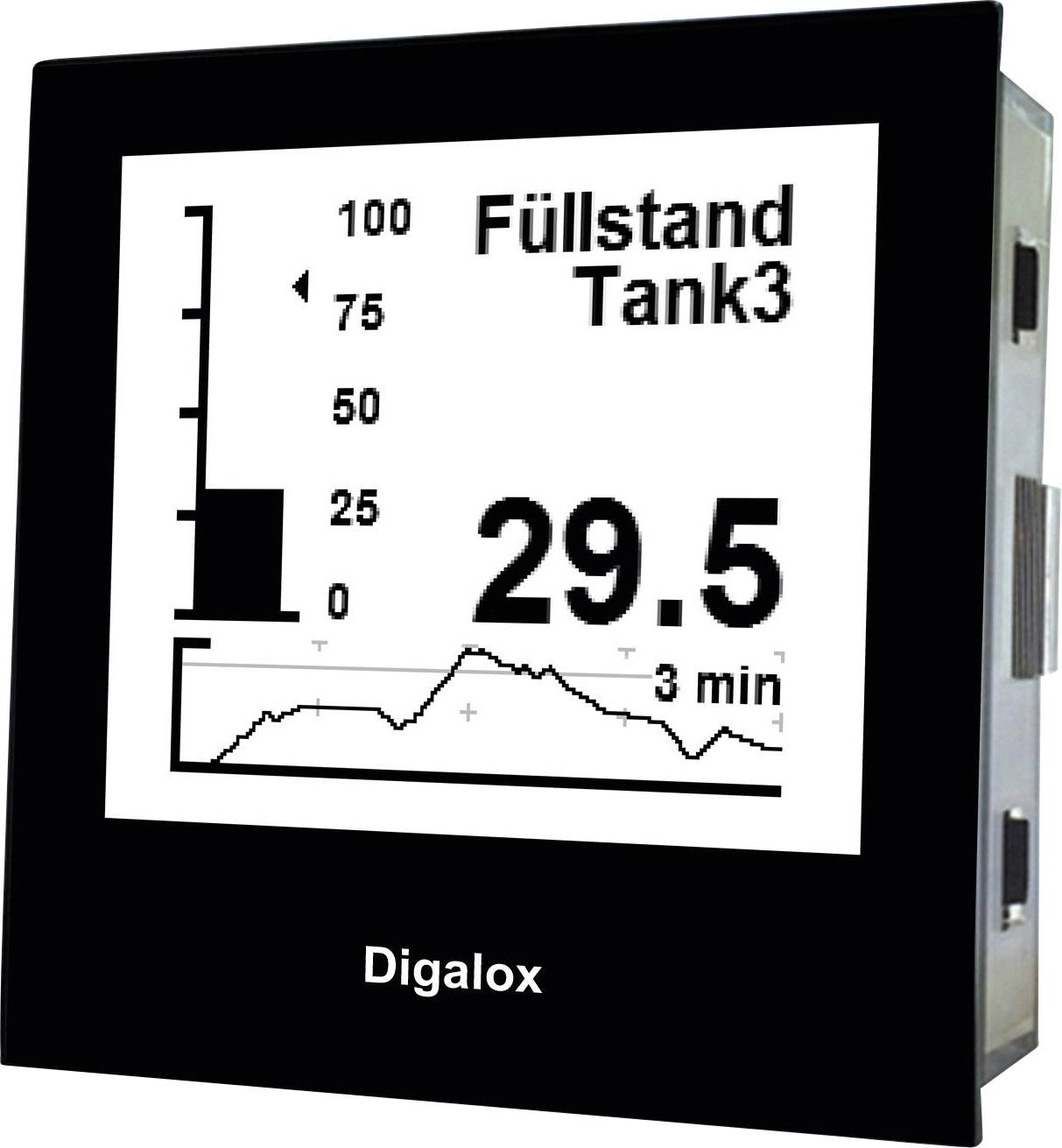

Displej s stĺpcovým diagramom zobrazuje hladinu naplnenia nádrže 3. Aktuálna hodnota je 29,5. Čiara dole zobrazuje priebeh posledných 3 minút.

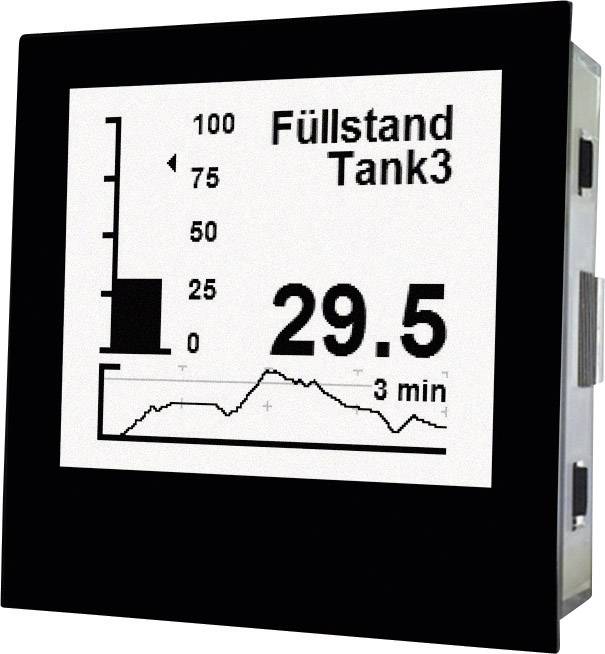

Displej meracieho prístroja s stĺpcovým grafom a líniou: 'Hladina v nádrži 3' je 29,5 počas 3 minút. Stupnica od 0 do 100.

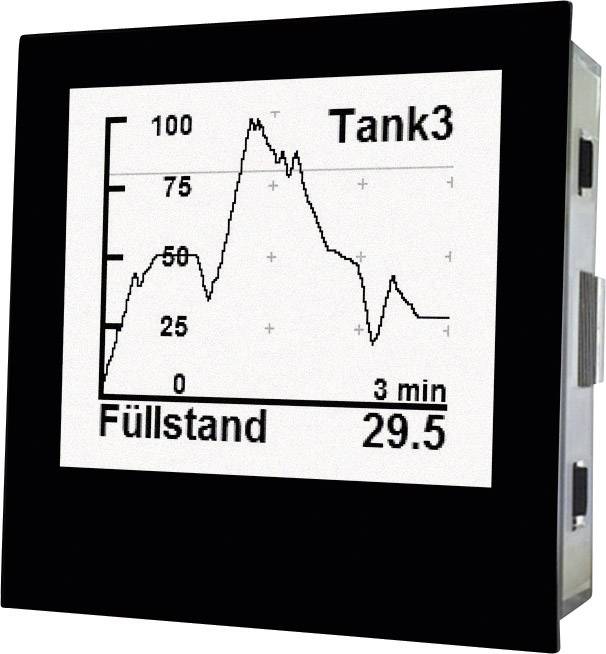

Graf ukazuje hladinu náplne v nádrži počas 3 minút. Y-os: Hladina náplne (0-100), X-os: Čas, Tank3 dosahuje maximum približne pri 80.

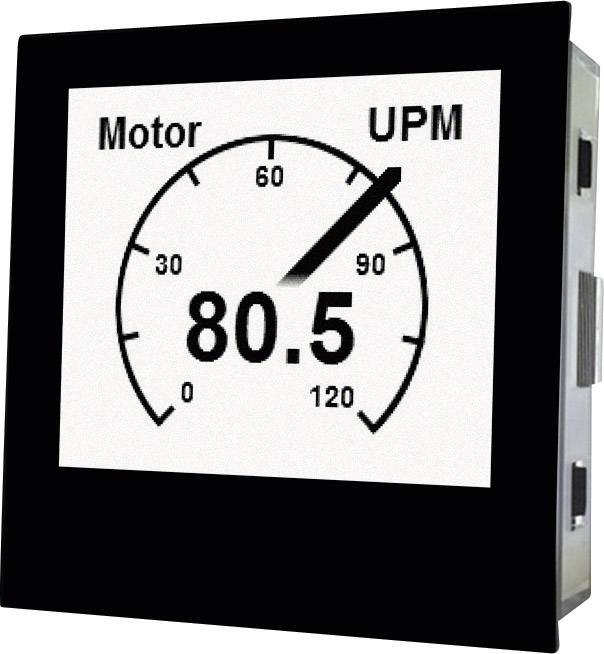

Displej otáčkomera, ktorý zobrazuje 'Motor' a 'ot./min.' s ručičkou ukazujúcou na 80,5, obklopený stupnicou od 0 do 120.

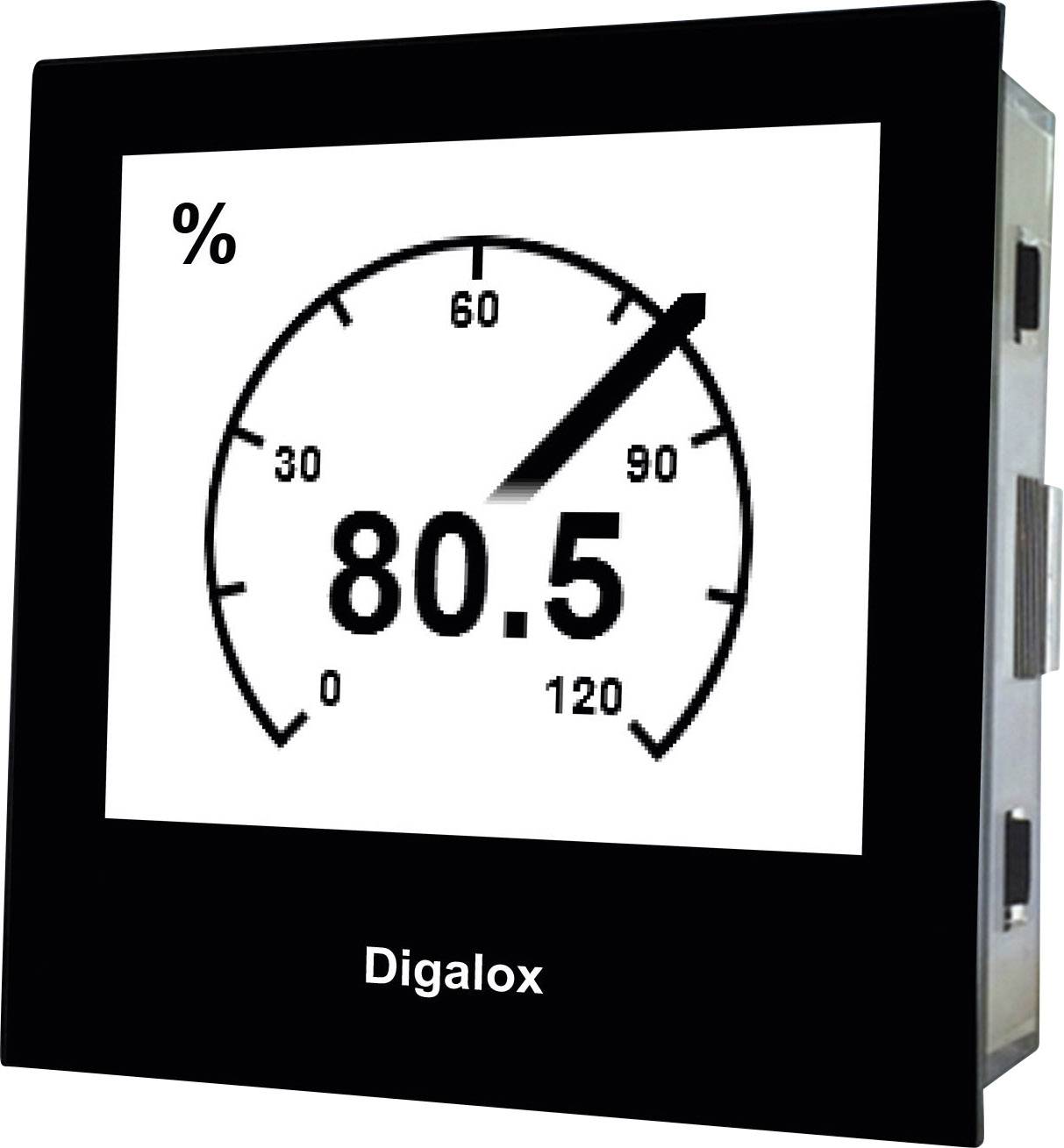

Digitálny displej ukazuje 80,5 % na stupnici od 0 do 120.

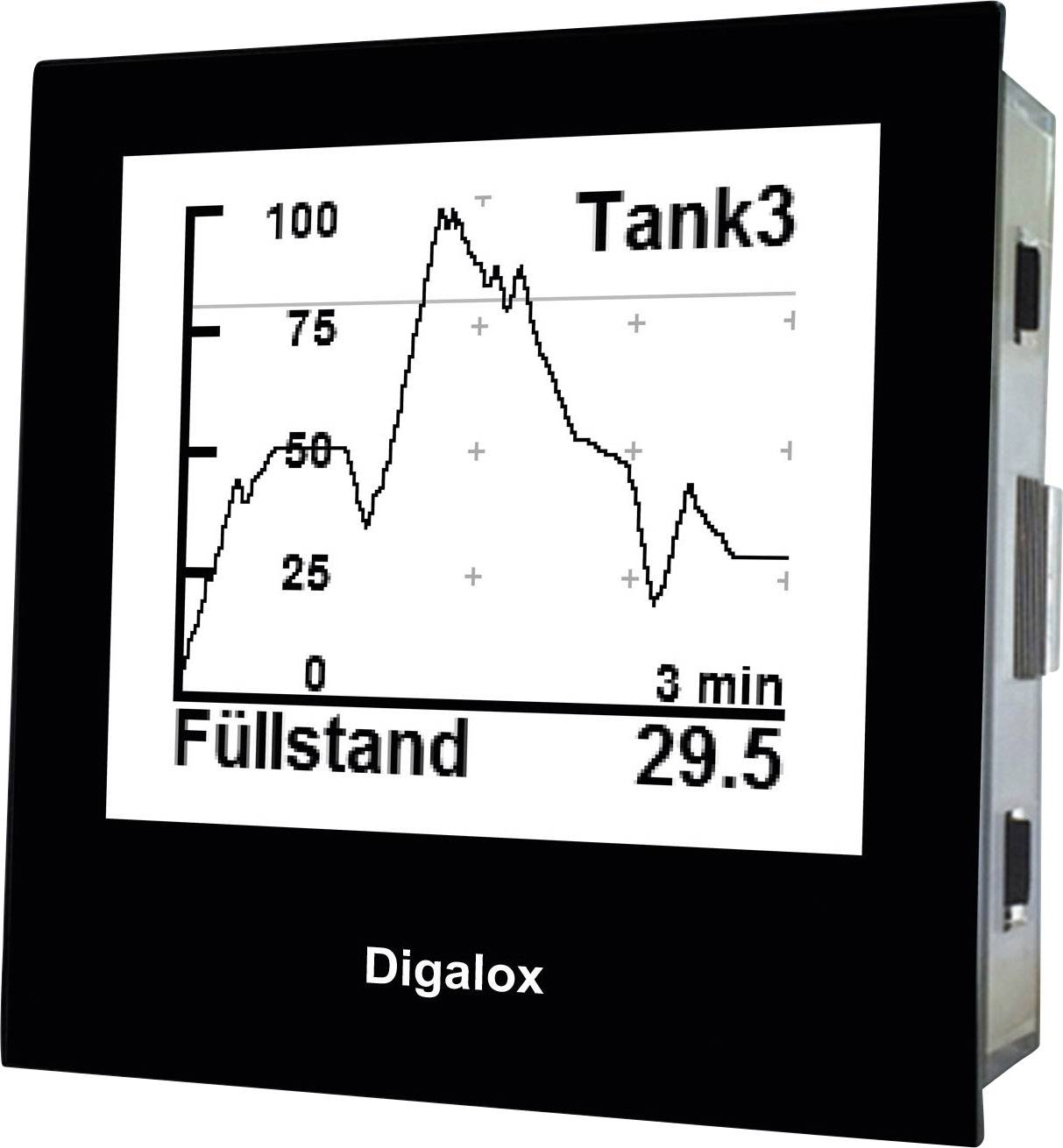

'Digalox'-displej zobrazuje líniový diagram pre 'Tank3' s úrovňou naplnenia počas 3 minút. Y-os: 0 až 100. Aktuálna hodnota: 29,5.

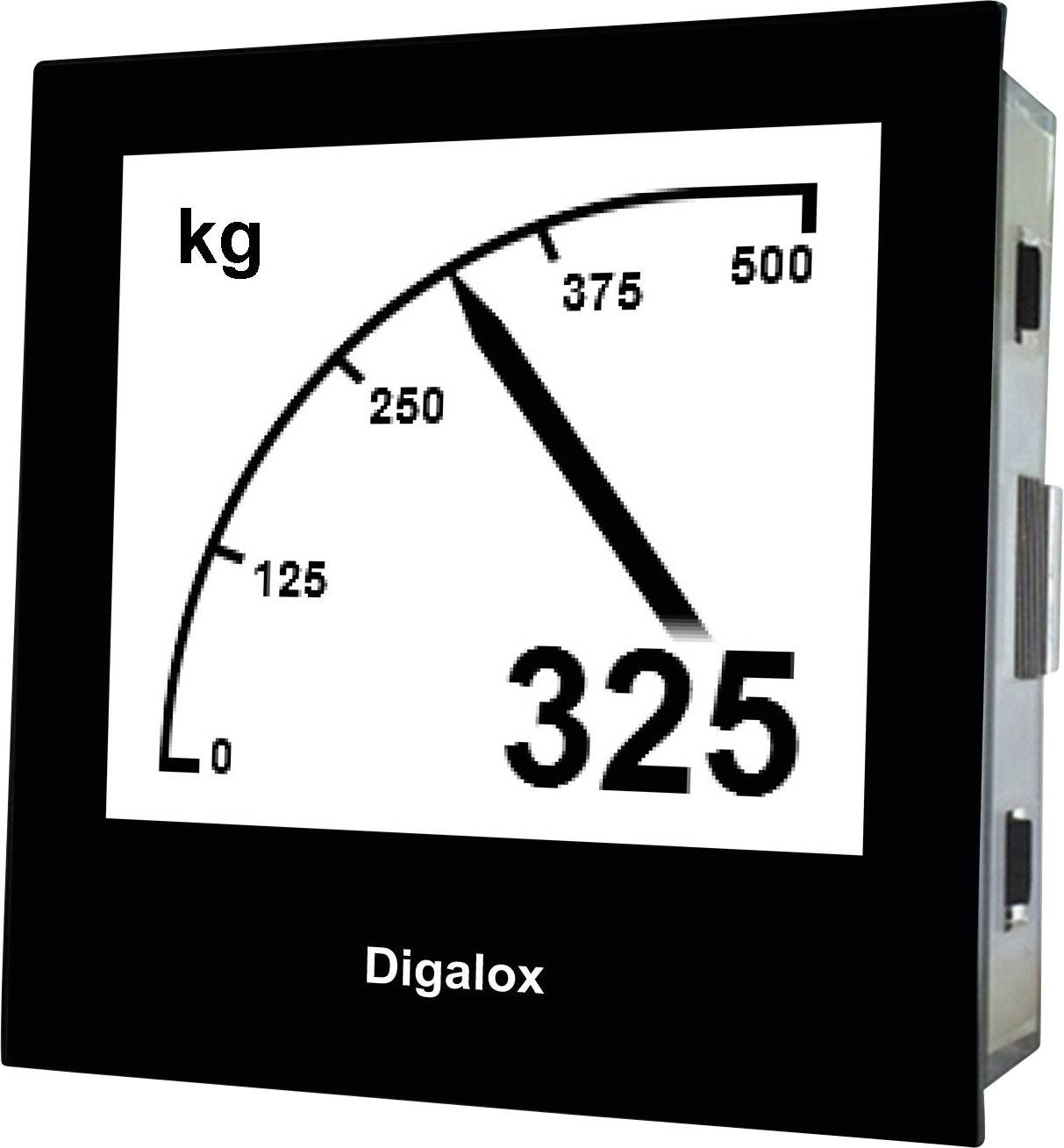

Digitálny displej zobrazuje hmotnosť 325 kg na stupnici od 0 do 500.

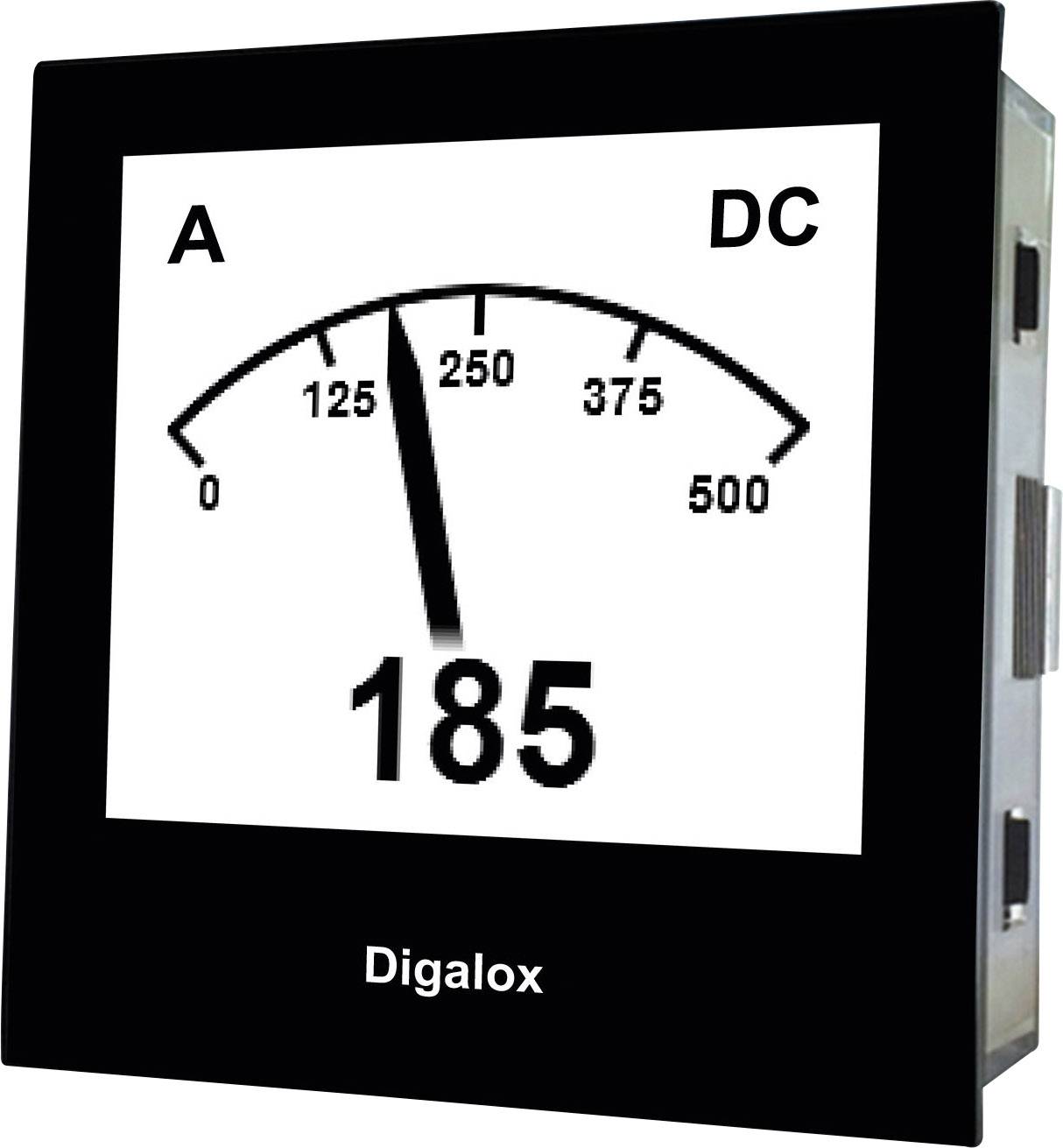

Meracie zariadenie s čiernym puzdrom zobrazuje elektrickú prúdovú hodnotu 185 A DC. Stupnica je od 0 do 500 A.

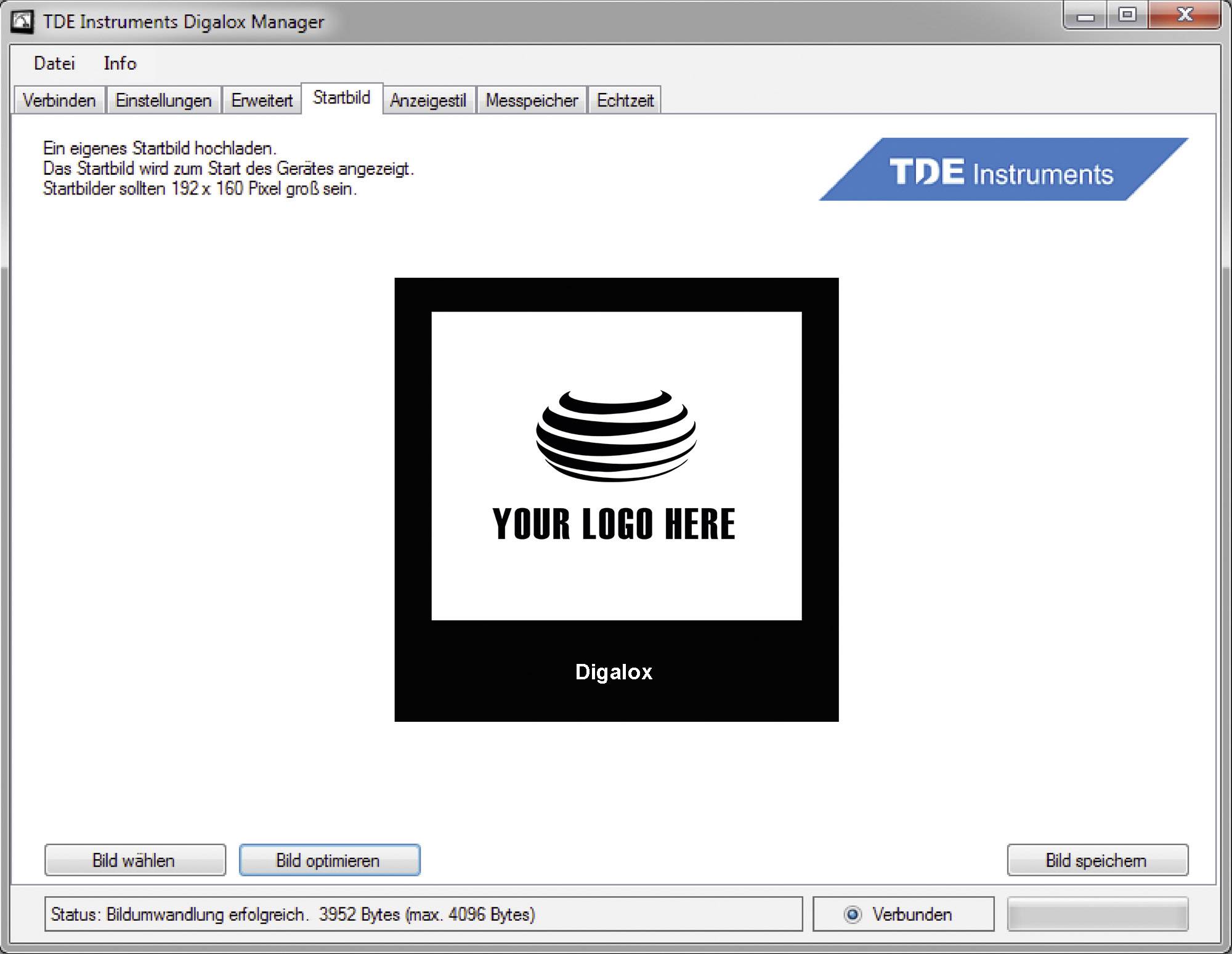

Počítačový monitor zobrazuje softvér 'Digalox Manager' s rôznymi ponukami a možnosťami na úpravu obrázkov.
Snímka obrazovky softvéru 'TDE Instruments Digalox Manager'. Zobrazuje stĺpcový graf s názvom 'Process', hodnota 72,0.

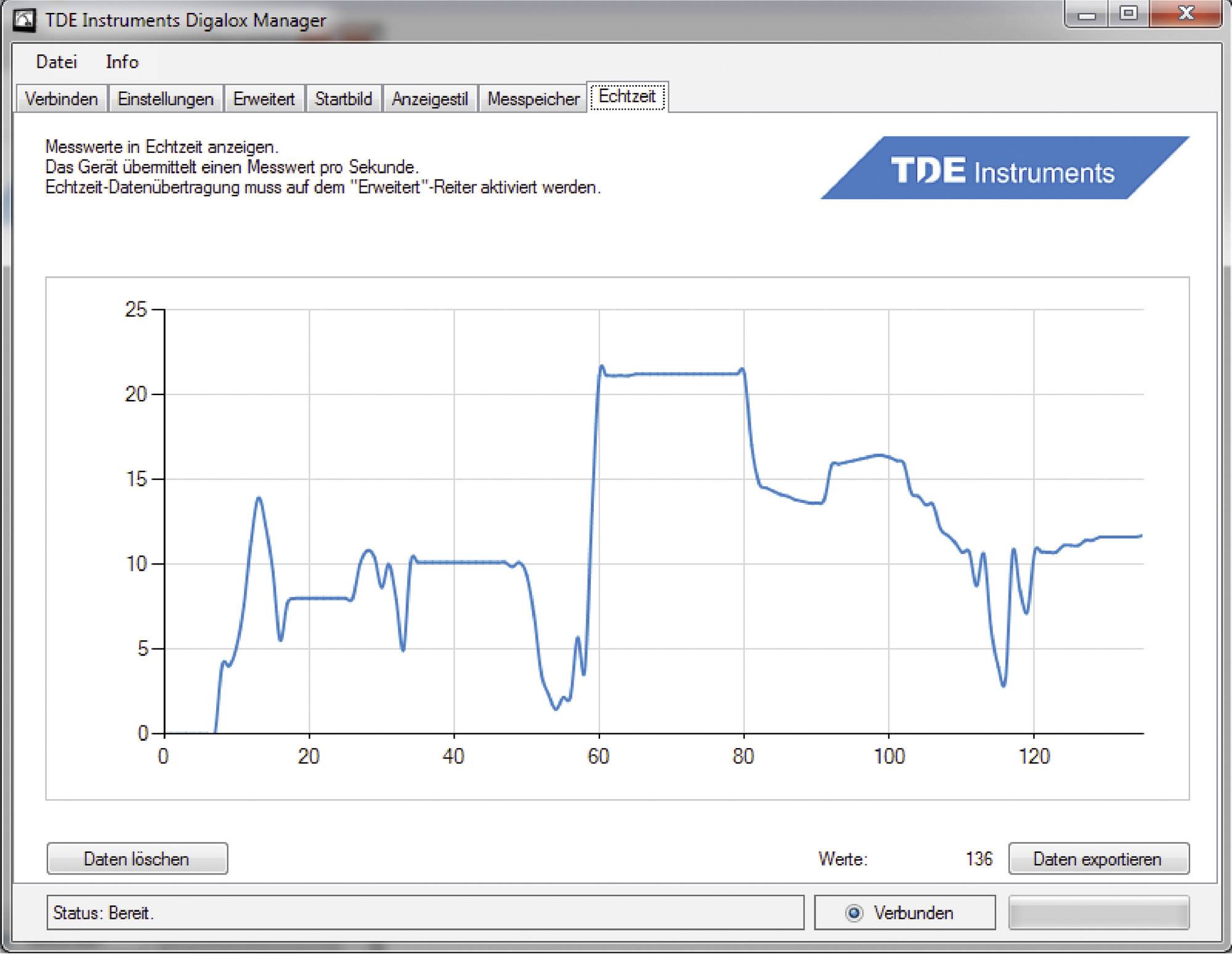

Softvérové rozhranie s čiarkovým grafom. Graf zobrazuje údaje od 0 do 100 na ose x a od 5 do 20 na ose y.
1/11
Datasheety: (PDF)
Doručenie: Ut 27. 10.
63 Ks
Počet
Celkom (124,99 € / kus)
124,99 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Nahlásiť právny incident

Hlavné benefity

  • 1 merací vstup ±50/60 mV AC/DC pre bočník, 10 - 500 Hz
  • 1 merací vstup 20 mA AC/DC (max. 100 mA), 10 - 500 Hz
  • LCD grafický displej 16 odtieňov sivej 192 × 160 pixelov
  • biele podsvietenie
  • Grafika ukazovateľa a digitálny displej
  • Prispôsobiteľné vychýlenie a označovanie stupnice
  • Záznam merania až 14 dní
  • Alarmové výstupy s nastaviteľnými prahmi, galvanicky oddelené
  • Prispôsobený úvodný obrázok
  • Dostupné sú rôzne dizajny displeja, napr. rýchlomer, stĺpcový graf, zobrazenie priebehu
  • Prenos merania v reálnom čase
  • Bimetalová funkcia (priemerovanie)
  • USB rozhranie
  • Napájanie 12-24V AC/DC
  • Presnosť merania 0,5% true RMS
  • Vrátane PC softvéru na individuálnu konfiguráciu a záznam nameraných údajov

Technické parametre

Kategória výrobku

digitálny panelový merač

Meracie funkcie

prúd

prúd AC

prúd DC

Rozsah merania (min.)

-0.06 V

0 mA

4 mA

Typ

Digalox DPM72-PP

Rozsah merania (max.)

0.06 V

20 mA

Technológia displeja

LCD

IP65 (predná strana)

Montážna šírka

68 mm

Displej (counts)

9999

Montážna výška

68 mm

Prevádzkové napätie

12 V DC/AC

24 V DC/AC

Rozmer.

(d x š x v) 59 x 72 x 72 mm

Hmotnosť

180 g

Prevádzkové napätie max.

24 V DC/AC

Min. prevádzkové napätie

12 V DC/AC

Osvetlenie displeja

biele

Farba

čierna

Šírka

72 mm

V

72 mm

Dĺžka

59 mm

Šírka rámu

7.2 cm

Výška rámu

7.2 cm

Rozhranie

USB

Rozhranie

USB

Typ merania

True RMS

Na stiahnutie

Datasheet

Datasheet 1193747 digitálny panelový merač s USB TDE Instruments Digalox DPM72-PP Digalox DPM72-PP

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1193747 digitálny panelový merač s USB TDE Instruments Digalox DPM72-PP Digalox DPM72-PP

Prehlásenie o zhode

Prehlásenie o zhode 1193747 digitálny panelový merač s USB TDE Instruments Digalox DPM72-PP Digalox DPM72-PP

Popis

Inovatívne, individuálne a multifunkčné: Jednoduché grafické meracie prístroje DPM72-AV, -AVP a -PP s bielym podsvietením sa vyznačujú užívateľsky príjemnou obsluhou a presnými nameranými hodnotami. Vhodné na meranie bežných typov meraní AC/DC voltov, AC/DC prúdu, frekvencie, 5A pre prúdové transformátory a analógové signály 0/4 až 20 mA a meranie jednosmerného prúdu na bočníku, meracie prístroje sú vybavené rozsiahlymi funkciami a možnosti zobrazenia. Tieto meracie prístroje sa využívajú okrem iného vo vodohospodárskych podnikoch vďaka praktickému stavoznaku, ale rôzne sa využívajú aj v priemyselných a obchodných podnikoch.

Rozsiahla prispôsobiteľnosť

Pomocou konfiguračného softvéru ""Digalox Manager"" je možné meracie prístroje individuálne nastaviť - napríklad je možné nahrať vlastné texty alebo štartovací obrázok špecifický pre zákazníka. Vychýlenie a označovanie stupnice je možné upraviť podľa potreby, rovnako ako škálovanie nameraných hodnôt a linearizácia.

grafický displej

Kvalitný grafický displej so 16 odtieňmi sivého a bieleho podsvietenia zobrazuje vaše namerané hodnoty v rôznych režimoch zobrazenia, napríklad pomocou dobre čitateľnej grafiky ukazovateľa alebo cez digitálny displej. Ďalšími možnými prevedeniami displeja sú obľúbené zobrazenie úrovne naplnenia alebo zobrazenie nameraných hodnôt v čase.

spínacie výstupy

Modely DPM72-AVP a -PP majú dva galvanicky oddelené alarmové výstupy, ktoré spúšťajú alarm pri dosiahnutí individuálne nastaviteľných prahových hodnôt. Pozornosť užívateľa môže upozorniť na špeciálne udalosti, ako je prekročenie maximálnej hodnoty, blikaním alebo rozsvietením.

záznam nameraných údajov

Všetky merače DPM72 zaznamenávajú údaje v priebehu troch minút až 14 dní. Pri modeloch DPM72-AVP a -PP sa dáta prenášajú v reálnom čase cez galvanicky oddelené USB rozhranie.

Tento text bol preložený strojovo.

Prevedenie

  • Grafické zobrazenie
  • Analógový a digitálny displej
  • Podsvietenie
  • Štandardné teleso DIN 72x72 mm
  • Meranie prúdu a napätia
  • Nastaviteľná stupnica
  • USB rozhranie
  • Spínacie výstupy optočlenu:

Rozsah dodávky

  • Meracie zariadenie
  • návod na použitie.

Rady

Micro USB kábel nie je súčasťou balenia. Softvér Digalox® Manager je k dispozícii na stiahnutie.

Požiadavky na systém

  • Windows Vista, 7 alebo 8 (.Net Framework 4)
