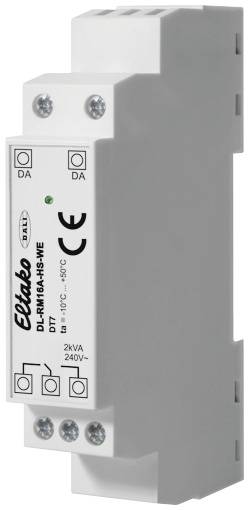

DL-RM16A-HS-WE Eltako spínač pohonu klobúčikové tienidlo Spínací výkon (max.) 2000 W
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
24 Ks
Počet
Celkom (105,68 € / kus)
105,68 €
bez DPH.
Doprava zadarmo
Technické parametre
- Kategória výrobku
spínač pohonu
- Séria
Eltako
- Max. spínací výkon
2000 W
IP20
- Prevádzkové napätie
230 V
- Spôsob montáže
klobúčikové tienidlo
2000 W
- Základná stanica
nežiadaný, voliteľne pre vzdialený prístup
n.rel.
- Spínací prúd (max.)
16 A
DRA (DIN-rail adaptor)
16 A
2000 W
230-230 V
NIE
NIE
NIE
2000 W
ÁNO
1
16 A
Other
NIE
NIE
NIE
NIE
IP20
ÁNO
NIE
NIE
NIE
NIE
2000 W
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2636186 DL-RM16A-HS-WE Eltako spínač pohonu klobúčikové tienidlo Spínací výkon (max.) 2000 W
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2636186 DL-RM16A-HS-WE Eltako spínač pohonu klobúčikové tienidlo Spínací výkon (max.) 2000 W
Popis
Modul na ovládanie kontaktu relé cez zbernicu DALI (DT7) na montážnu lištu DIN-EN 60715 TH35. Rozmery 98 x 17,5 x 56 mm. Typ ochrany IP20 Spotreba prúdu DALI 2,7mA. Kompaktný reléový modul pre priame ovládanie záťaže 230V AC cez DALI. Jednoduchá integrácia záťaží bez vstupu DALI do obvodu DALI, záťaže je možné zapínať a vypínať pomocou príkazov DALI. Funkcia zariadenia zodpovedá štandardu pre zariadenie DALI typ 7 - spínacia funkcia (od firmvéru 2.0). Nastaviteľné správanie pri zapnutí a výpadku napájania zbernice. DALI-RM16 je napájaný cez zbernicu DALI, nie je potrebné žiadne ďalšie napájanie. Zapnutie pri prechode nulou. Integrované obmedzenie nábehového prúdu, zvlášť vhodné pre záťaže s veľmi vysokým nábehovým prúdom (> 100A). Rozhranie predstavuje účastníka na zbernici a môže byť príslušne adresované. Konfigurácia cez PC softvér DALI Cockpit. Funkcie a sada príkazov DALI: DALI-RM16 ponúka možnosť pripojenia záťaží na zbernicu DALI a ich následného zapínania a vypínania. DALI-RM16 je riadiace zariadenie pre nestmievateľné záťaže na základe špecifikácie DALI IEC 62386-208 (Device Type 7). V súlade s tým sa spínacie charakteristiky určujú porovnaním úrovne výkonu virtuálnej lampy (VDAP) so 4 prahmi spínania. Úroveň výkonu virtuálnej lampy (VDAP) zodpovedá hodnote stmievania EKG DALI a podlieha príslušným vlastnostiam (obmedzenie MINLEVEL a MAXLEVEL, rýchlosť stmievania podľa času zoslabovania a rýchlosti zoslabovania). Pre každý smer stmievania sú k dispozícii 2 spínacie prahy, ktoré slúžia na porovnanie s úrovňou výkonu virtuálnej lampy. Vyhodnocuje sa len prah spínania platný pre aktuálny smer virtuálneho stmievania. Prahová hodnota s hodnotou MASK je neaktívna a nepoužíva sa na porovnanie. Oneskorenia zapnutia a vypnutia je možné implementovať s vyblednutím. DALI-RM16 je napájaný zo zbernice DALI. Správanie sa relé pri výpadku napájania zbernice je možné konfigurovať cez SystemFailureLevel (žiadna zmena, zapnuté alebo vypnuté, výrobné nastavenie: zapnuté). Správanie pri zapnutí po pripojení napájania zbernice je možné nastaviť pomocou PowerOnLevel.
Tento text bol preložený strojovo.
