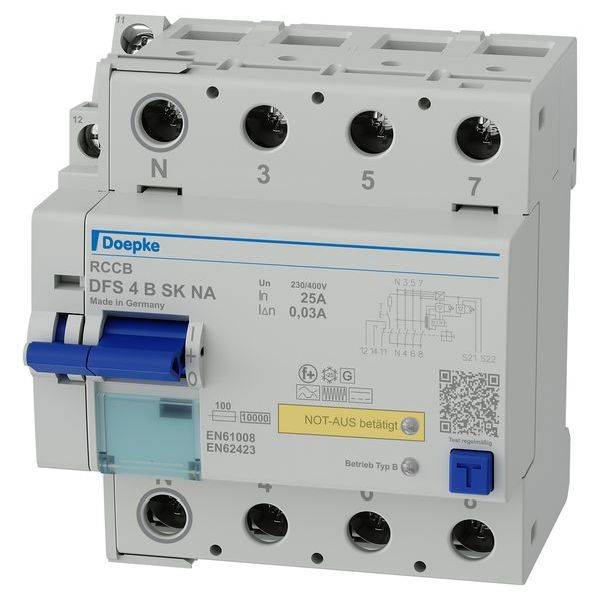

Doepke 09124861 prúdový chránič zvyškový prúdový chránič B

Prúdové ističe (RCCB) vypnú napájanie, keď sa vyskytnú nebezpečne vysoké zvyškové prúdy. Týmto spôsobom chránite ľudí, zvieratá a systémy. DFS 4 sú dvoj- alebo štvorpólové prúdové chrániče pre jedno- alebo trojfázové siete. V štandardnej verzii sú kompaktné zariadenia široké štyri moduly. Sú dostupné s mnohými rôznymi typmi zvyškového prúdu a prevedením s menovitými prúdmi až do 125 A. Veľké dvojposchodové svorky môžu pojať aj veľké prierezy vodičov. Spustená poloha prepínača multifunkčného spínača uľahčuje riešenie problémov. Pri označovaní pomáha bezplatný softvér na štítky. Spínače typu B sú citlivé na striedavý/smerný prúd pri frekvenciách od 0 Hz (hladké jednosmerné zvyškové prúdy) do 150 kHz. Sú odolnejšie voči nárazovým prúdom a búrkam. Prúdové chrániče radu SK zaručujú ochranu pred zvyškovým prúdom a vysokú dostupnosť systému. Vyznačujú sa nižšou citlivosťou odozvy pri vyšších frekvenciách. Charakteristická krivka SK je optimalizovaná pre systémy, v ktorých sa nevyžaduje požiarna ochrana. Prúdový chránič vo verzii NA (NA pre NÚDZOVÉ ZASTAVENIE) je možné použiť napr. B. Je možné pripojiť tlačidlá na vypnutie v núdzových situáciách. Integrovaná LED signalizuje núdzové uvoľnenie tlačidlom alebo prerušením drôtu. Prúdový chránič je možné znova zapnúť až po odstránení problému. Viacero RCCB môže byť zapojených paralelne. Vlastnosti: vysoká odolnosť voči prevádzkovým zvodom a zvyškovým prúdom pri frekvenciách od 1 kHz; Všetky prúdy citlivé na zvyškové prúdy s frekvenciami a zmiešanými frekvenciami od 0 Hz (plynulý jednosmerný prúd) do 150 kHz; Vypínanie nezávislé na sieťovom napätí pre zvyškové prúdy typu A; napäťovo závislá detekcia hladkých jednosmerných zvyškových prúdov a striedavých zvyškových prúdov s frekvenciami inými ako 50/60 Hz; plná funkčnosť so sieťovým napätím od minimálne 50 V AC na ľubovoľných dvoch aktívnych vodičoch; s funkciou NÚDZOVÉ ZASTAVENIE na spustenie alebo vypnutie pomocou ovládacích prvkov; Sledovanie funkcie NÚDZOVÉHO ZASTAVENIA prerušenia vodiča a zobrazenie pomocou LED; malá veľkosť pre všetky menovité prúdy; vysoká skratová pevnosť; obojstranné poschodové svorky pre veľký prierez vodičov a napojenie koľajníc; indikátor spínacej polohy; Zobrazovacie okno pre štítky; Multifunkčný prepínač s tromi polohami: "zapnuté", "vypnuté", "spustené"; Pripojenie C1 poloha neutrálneho vodiča vľavo; Typ montáže: rýchle upevnenie na montážnu lištu; Akákoľvek poloha inštalácie; kŕmiť zhora; Oblasti použitia: Obchodné a priemyselné inštalácie so systémami TN-S, TT a TN-CS, v ktorých sa používajú zariadenia výkonovej elektroniky bez galvanického oddelenia siete, ako napr. frekvenčné meniče, spínané napájacie zdroje, vysokofrekvenčné meniče, fotovoltaické a UPS systémy s beztransformátorovými invertormi; RCCB série NA sú vhodné najmä pre systémy, v ktorých musí byť zabezpečený obvod NÚDZOVÉHO ZASTAVENIA s izolačnými vlastnosťami. ako napr B. v učebniach alebo vo výrobných zariadeniach; Poznámky: vhodné na použitie v sieťach striedavého prúdu 50 Hz; RCCB pre iné frekvencie na požiadanie; Nepoužíva sa v sieťach jednosmerného prúdu alebo na výstupnej strane riadených elektrických zariadení, ako sú: B. frekvenčné meniče.

Tento text bol preložený strojovo.
