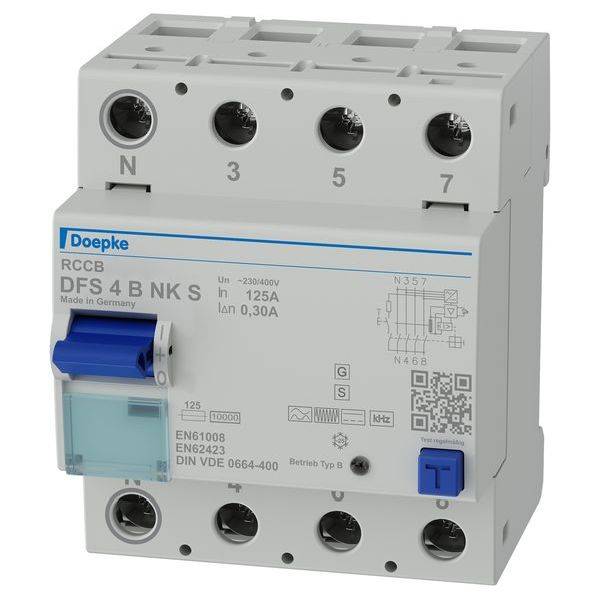

Doepke 09176979 prúdový chránič zvyškový prúdový chránič S / B 0.3 A

Prúdové ističe (RCCB) vypnú napájanie, keď sa vyskytnú nebezpečne vysoké zvyškové prúdy. Týmto spôsobom chránite ľudí, zvieratá a systémy. DFS 4 sú dvoj- alebo štvorpólové prúdové chrániče pre jedno- alebo trojfázové siete. V štandardnej verzii sú kompaktné zariadenia široké štyri moduly. Sú dostupné s mnohými rôznymi typmi zvyškového prúdu a prevedením s menovitými prúdmi až do 125 A. Veľké dvojposchodové svorky môžu pojať aj veľké prierezy vodičov. Spustená poloha prepínača multifunkčného spínača uľahčuje riešenie problémov. Pri označovaní pomáha bezplatný softvér na štítky. Spínače typu B sú citlivé na striedavý/smerný prúd pri frekvenciách od 0 Hz (hladké jednosmerné zvyškové prúdy) do 150 kHz. Sú odolnejšie voči nárazovým prúdom a búrkam. Celoprúdové prúdové chrániče radu NK ponúkajú klasickú požiarnu ochranu 300 mA pri frekvenciách od 0 do 150 kHz. Sú optimalizované pre priestory náchylné na požiar. Selektívne prúdové chrániče sa používajú v systémoch s odstupňovanými rozvodmi. V prípade poruchy sa vypne iba spínač, v ktorého časti systému sa nachádza poruchový prúd. Selektívny RCCB ponúka ochranu proti požiaru a poruche (v prípade nepriameho kontaktu), ale nie dodatočnú ochranu (priamy kontakt, osobnú ochranu). Zariadenia v štandardnej verzii sú určené na monitorovanie obvodov s menovitým napätím 230, 400 V, V a menovitou frekvenciou 50 Hz. Vlastnosti: selektívne voči všetkým okamžitým RCCB; Všetky prúdy citlivé na zvyškové prúdy s frekvenciami a zmiešanými frekvenciami od 0 Hz (plynulý jednosmerný prúd) do 150 kHz; Vypínanie nezávislé na sieťovom napätí pre zvyškové prúdy typu A; napäťovo závislá detekcia hladkého jednosmerného zvyškového prúdu a striedavého zvyškového prúdu s frekvenciami inými ako 50/60 Hz; plná funkčnosť so sieťovým napätím od minimálne 50 V AC na ľubovoľných dvoch aktívnych vodičoch; malá veľkosť pre všetky menovité prúdy; vysoká skratová pevnosť; obojstranné poschodové svorky pre veľký prierez vodičov a napojenie koľajníc; indikátor spínacej polohy; Zobrazovacie okno pre štítky; Multifunkčný prepínač s tromi polohami: "zapnuté", "vypnuté", "spustené"; Pripojenie C1 poloha neutrálneho vodiča vľavo; Typ montáže: rýchle upevnenie na montážnu lištu; Akákoľvek poloha inštalácie; Kŕmenie prednostne zhora; Oblasti použitia: Hlavné rozvody v rozsiahlych napájacích zdrojoch so systémami TN-S, TT a TN-CS, v ktorých podružných rozvodoch sa používa alebo je možné pripojiť zariadenia výkonovej elektroniky, ako napr. frekvenčné meniče, spínané zdroje, vysokofrekvenčné meniče, UPS a fotovoltaické systémy. Vo väčšine prípadov selektívne prúdové chrániče chránia káble od hlavného rozvodu k vedľajším rozvodom; Poznámky: vhodné na použitie v sieťach striedavého prúdu 50 Hz; RCCB pre iné frekvencie na požiadanie; Nepoužíva sa v sieťach jednosmerného prúdu alebo na výstupnej strane riadených elektrických zariadení, ako sú: B. frekvenčné meniče; Na zabezpečenie selektivity RCCB. Menovitý zvyškový prúd selektívneho prúdového chrániča musí byť zvolený aspoň o jednu úroveň vyššie ako prúdový prúdový spínač.

Tento text bol preložený strojovo.
