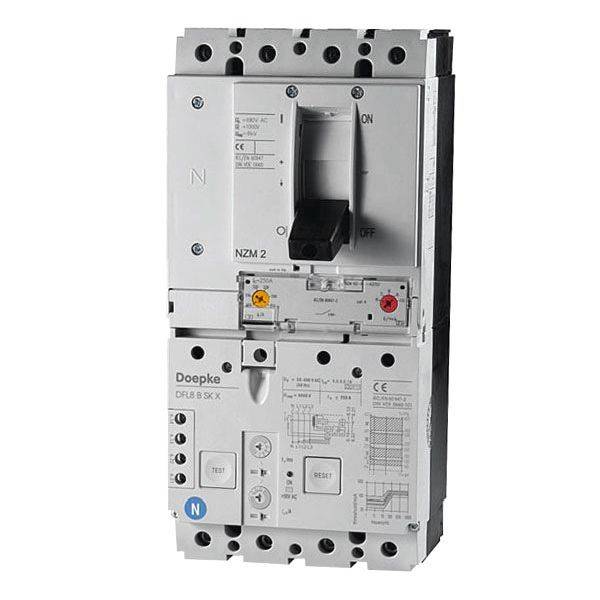

Doepke 09219784 prúdový chránič zvyškový prúdový chránič B

Ističe s ochranou proti zvyškovému prúdu (CBR) spínajú vysoké prúdy, chránia zariadenia, káble a vedenia pred nadprúdom a ľudí pred úrazom elektrickým prúdom. DFL 8 sú kompaktné zariadenia s integrovanými pomocnými spínačmi a pripojovacími svorkami pre veľké prierezy káblov. Spínače typu B sú citlivé na striedavý/smerný prúd pri frekvenciách od 0 Hz (hladké jednosmerné zvyškové prúdy) do 150 kHz. Sú odolnejšie voči nárazovým prúdom a búrkam. Spínače s charakteristikou SK zaručujú ochranu proti zvyškovému prúdu a vysokú dostupnosť systému. Vyznačujú sa nižšou citlivosťou odozvy pri vyšších frekvenciách. Tým sa do značnej miery zabráni nechcenému spusteniu v dôsledku zvodových prúdov. Pomocou spínačov tohto variantu je možné nastaviť prúd odozvy pri poruche individuálne v krokoch pre príslušnú aplikáciu (0,3 A, 0,5 A, 1 A). Podľa toho možno postupne upravovať aj limitný čas bez odozvy. To umožňuje implementovať selektívny obvod ochrany proti zvyškovému prúdu v systémoch s odstupňovanými rozvodmi. Zariadenia v štandardnej verzii sú určené na monitorovanie obvodov s menovitým napätím 230, 400 V, V a menovitou frekvenciou 50 Hz. Vlastnosti: nastaviteľný menovitý zvyškový prúd; Menovité prúdy od 100 A do 250 A; Menovité napätie 230 V, 400 V AC; štvorpólový; Detekcia zvyškového prúdu pre hladký jednosmerný prúd, ako aj striedavé a pulzujúce jednosmerné prúdy; vysoká tolerancia kolísania pomocného napätia pri detekcii zvyškových prúdov typu B; Vypínanie nezávislé od siete a pomocného napätia pre zvyškové prúdy a nadprúdy typu A; vysoká skratová vypínacia schopnosť; Pripojovacie svorky do 185 mm2; Prahové hodnoty pre okamžité a oneskorené vypnutie nadprúdom nastaviteľné; vysoká odolnosť proti nárazovému prúdu, tj nízka tendencia k falošnému vypínaniu v dôsledku prechodových poruchových prúdov; Integrovaný pomocný spínač; Typ montáže: montáž na montážnu dosku; Akákoľvek poloha inštalácie; kŕmiť zospodu; Oblasti použitia: stupňovité napájacie systémy so sieťami TN-S, TT a TN-CS s vysokým skratovým výkonom vo funkčných budovách a priemysle; V sieťach IT môže byť zaistené vypnutie CBR pomocou zvyškového prúdu na vypnutie v prípade druhého zemného spojenia; Vďaka uvoľneniu zvyškového prúdu citlivému na striedavý prúd je tento CBR citlivý na striedavý prúd vhodný najmä na ochranu systémov s elektronickými zariadeniami. ktoré nie sú na vstupnej strane galvanicky oddelené od siete; Použitie na ochranu pred zvyškovým prúdom v sieťach TN-C je vylúčené.
