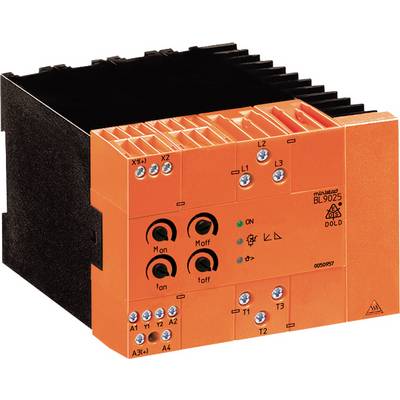

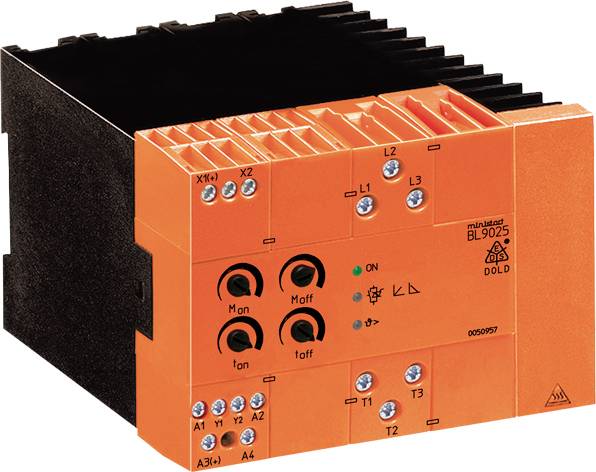

Dold BL9025 3AC200-480V 50/60Hz 11,0kW 0050957 soft startér Výkon motora pri 400 V 11 kW Menovitý prúd 25 A
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (495,12 € / kus)
495,12 €
bez DPH.
Doprava zadarmo
Technické parametre
- Menovitá frekvencia: 50/60 Hz
- Menovitý výkon motora PNo
- 480 V: 15 kW
- 400 V: 11 kW
- 200 V: 5,5 kW
- Menovitý prúd I.N: 25 A.
- Spínacia frekvencia pri 3 x IN, 10 s, ϑU= 45 ° C: 10 / h
- Čas medzi 2 štartmi: min. 350 s
- Minimálny nominálny výkon motora: cca 0,1 PN
- Štartovacie napätie: 30 ... 80 %
- Nábehová rampa: 1 ... 10 s
- Výstupné napätie: 30 ... 80 %
- Dolná rampa: 1 ... 20 s
- Doba pripravenosti opakovania: 200 ms
- Riadiaci vstup
- Prípustné napätie X1 / X2: AC / DC 24 - 480 V
- Spustenie prahu prepínania:>20 V.
- Dobeh prepnutia:<5 V.
- Napätie motora
3AC 200-480 V
- Kategória výrobku
soft startér
- Pripojovacie prúd
25 A
- Výkon motora pri 400 V
11 kW
- Aktívna fáza
2
- Číslo výrobcu
0050957
- Menovitý prúd
25 A
- Menovitý prúd - filter
25 A
- Typ
BL9025 3AC200-480V 50/60Hz 11,0kW
- Výkon motora pri 230 V / 400 V
11.0 kW
- Brzdná doba (max.)
20 s
- Doba dobehu
20 s
- Rozmer.
(d x š x v) 90 x 90 x 85 mm
- Pripojenie
skrutková svorka
- Pripojovacie výkon
11 kW
- Šírka
90 mm
- V
85 mm
- Dĺžka
90 mm
- Hĺbka
121 mm
- Max. teplota
+40 °C
- Min. teplota
0 °C
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2359263 Dold BL9025 3AC200-480V 50/60Hz 11,0kW 0050957 soft startér Výkon motora pri 400 V 11 kW Menovitý prúd 25 A
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2359263 Dold BL9025 3AC200-480V 50/60Hz 11,0kW 0050957 soft startér Výkon motora pri 400 V 11 kW Menovitý prúd 25 A
Popis
Softstartéry sú robustné elektronické riadiace zariadenia pre mäkký štart trojfázových asynchrónnych strojov. Dve fázy motora sú ovplyvnené fázovým riadením tyristormi tak, že prúdy môžu plynule stúpať. Krútiaci moment motora sa pri štartovaní správa rovnako. To zaisťuje plynulý štart disku. Tým sa zabráni poškodeniu hnacích prvkov, pretože k náhlemu rozbehovému momentu nedochádza, keď je zariadenie priamo zapnuté. Táto vlastnosť umožňuje lacnú konštrukciu pohonných prvkov. Po spustení sú alternátory premostené pomocou vnútorných reléových kontaktov, aby sa minimalizovali straty v zariadení. Funkcia mäkkého zastavenia má predĺžiť prirodzený čas zastavenia pohonu, aby sa zabránilo aj náhlym zastaveniam.
Poznámka:
Nastavenie rýchlosti pohonov nie je u týchto zariadení možné. Podobne v odpojenom stave, t.j. bez záťaže, sa nedosiahne žiadne výrazné správanie pri mäkkom štarte. Ak majú byť výkonové polovodiče pri štarte chránené proti skratu alebo zemnému spojeniu, musia sa použiť tri superrýchle poistky (pozri technické údaje). V opačnom prípade sa musia použiť obvyklé opatrenia na ochranu vedenia a motora. S vysokou frekvenciou spínania
Ako ochranné opatrenie motora odporúčame monitorovať teplotu vinutia. Softštartér nesmie byť nabitý kapacitnými batériami, ako napr B. kompenzácia jalového výkonu, prevádzkovaná na výstupe. Aby bola zaistená bezpečnosť ľudí a systémov, smie na tomto zariadení pracovať iba príslušne kvalifikovaný personál.
· Funkcia mäkkého štartu a zastavenia
· s 2-fázovým riadením motora
· Pre výkony motora do 15 kW pri 3 AC 400 V.
· Samostatné možnosti nastavenia pre časy rozbehu a dobehu alebo
· Štartovací a zastavovací moment
· Veľký rozsah napätia motora
· Galvanicky oddelený riadiaci vstup
· S veľkým rozsahom napätia až AC / DC 480 V.
· Možnosti na zariadení pre 3 pomocné napätia do 230 V.
· S integrovaným monitorovaním teploty
· LED indikátory
· spĺňa požiadavky IEC / EN 60 947-4-2
· Šírka 90 mm
Tento text bol preložený strojovo.
