Name: Dold BL9028.03 3AC200-480V UH=DC24V 11kW (1600V) 0068352 soft startér Výkon motora pri 400 V 11 kW Menovitý prúd 25 A
Brand: Dold
SKU: 2359191
Availability: BackOrder

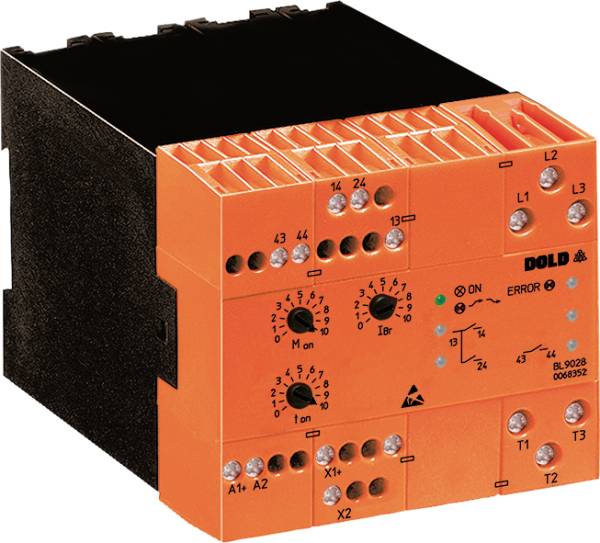

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Celkom (985,00 € / kus)

985,00 €

s DPH

Doprava zadarmo

Dostupné len pre firemných zákazníkov

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Napätie siete / motora L1 / L2 / L3: 3 AC 200 V -10% ... 480 V + 10%
Menovitá frekvencia: 50/60 Hz
Menovitý výkon motora PN
pri 400 V: 11 kW
Frekvencia spínania
Pri 3 x I.N, 5 s, ϑU= 45 ° C: 20 / h
Max. Prípustný brzdný prúd: 50 A ef.
Minimálny menovitý výkon motora: 0,1 PN
Štartovacie napätie: 20 ... 80 %
Nábehová rampa: 1 ... 20 s
Čas brzdenia: maximálne 20 s
Čas oneskorenia brzdenia: 750 ms
Brzdové napätie: DC 10 ... 90 V
Čas oneskorenia zapnutia: 250 ms
Pomocné napätie UH
Verzia DC 24 V: A1 / A2, 24 V DC, + 10%, - 15%
Vlastná spotreba: 2 W.
Zvyškové zvlnenie max.: 5%
Polovodičová poistka: 6 600 A2 s
Kontakty: 3 x 1 normálne otvorený kontakt
Trvalý tepelný prúd Ith: 4 A
Spínacia kapacita
Podľa AC 15
Normálne otvorené: 3 A / 230 V IEC / EN 60947-5-1

Napätie motora: 3AC 200-480 V

Kategória výrobku: soft startér

Pripojovacie prúd: 25 A

Výkon motora pri 400 V: 11 kW

Aktívna fáza: 2

Prevedenie: s funkciou brzdenia

Číslo výrobcu: 0068352

Menovitý prúd: 25 A

Menovitý prúd - filter: 25 A

Typ: BL9028.03 3AC200-480V UH=DC24V 11kW (1600V)

Brzdná doba (max.): 20 s

Rozmer.: (d x š x v) 112.5 x 90 x 85 mm

Pripojenie: skrutková svorka

Pripojovacie výkon: 11 kW

Doba brzdení: 20 s

Šírka: 90 mm

V: 85 mm

Dĺžka: 112.5 mm

Hĺbka: 121 mm

Max. teplota: +40 °C

Min. teplota: 0 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2359191 Dold BL9028.03 3AC200-480V UH=DC24V 11kW (1600V) 0068352 soft startér Výkon motora pri 400 V 11 kW Menovitý prúd 25 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2359191 Dold BL9028.03 3AC200-480V UH=DC24V 11kW (1600V) 0068352 soft startér Výkon motora pri 400 V 11 kW Menovitý prúd 25 A

Popis

Softstartéry s funkciou brzdenia sú robustné elektronické riadiace zariadenia pre mäkký štart a brzdenie trojfázových asynchrónnych strojov. Integrované meranie prúdu implementuje rôzne funkcie ochrany zariadenia v prípade zablokovania alebo silného štartu motora. Po mäkkom štarte sú polovodiče premostené relé, čo zaisťuje nízky rozptyl energie a zahrievanie zariadenia počas prevádzky. Parametre zariadenia sa dajú ľahko nastaviť pomocou potenciometra. Rôzne diódy LED indikujú stav zariadenia.

Štruktúra a režim prevádzky
Dve fázy motora sú ovplyvnené fázovým riadením tyristormi tak, že prúdy môžu plynule stúpať. Krútiaci moment motora sa pri štartovaní správa rovnako. To zaisťuje plynulý chod disku a nepoškodzuje prvky pohonu. Táto vlastnosť umožňuje lacnú konštrukciu pohonných prvkov.
Spínač štart / stop
Po spustení stlačením spínača štart / stop S sú tyristory premostené pomocou vnútorných kontaktov relé, aby sa minimalizovali straty v zariadení. Keď je spínač štart / stop S vypnutý, spustí sa proces brzdenia
iniciované. Brzdný prúd preteká vinutím statora, kým sa nezistí pokojový stav motora, maximálne však 20 s.

· Podľa IEC / EN 60947-4-2
· 2-fázové ovládanie motora
· Pre výkony motora do 11 kW pri 3 AC 400 V.
· Samostatné možnosti nastavenia pre čas rozbehu alebo rozbehový a brzdný moment
· Nie je potrebný žiadny brzdový stýkač
· Test funkčnosti brzdového okruhu pred mäkkým štartom
· S automatickou detekciou zastavenia
· Aktuálne monitorovanie
Na ochranu výkonových polovodičov
Ako ochrana zariadenia v prípade zablokovania motora
· Bez opotrebovania a údržby
· Pomocné napätie DC 24 V
· Monitorovanie výpadku fázy v sieti a otáčanie poľa proti smeru hodinových ručičiek
· Vstup pre záznam teploty motora cez PTC (variant / _1_)
· 3 signálne relé pre stavové a chybové hlásenia s LED displejom
· Celková šírka: 112,5 mm

Tento text bol preložený strojovo.
