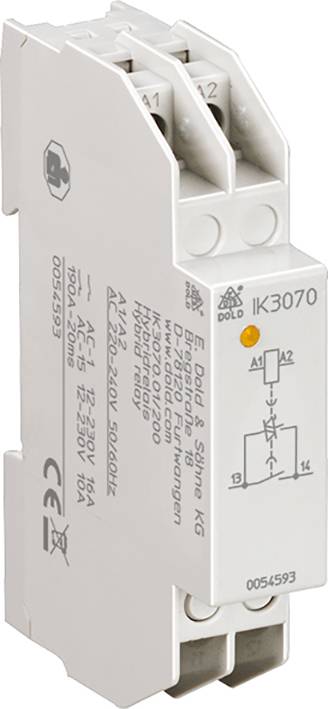

Dold IK3070.01/200 AC50/60Hz 220-240V relé, 240 V/AC, 10 A, 1 spínací, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
relé
Typ kontaktu
1 spínací
Menovité napätie
240 V/AC
Spínací prúd (max.)
10 A
Typ
IK3070.01/200 AC50/60Hz 220-240V
Datasheety: (PDF)
Počet
Celkom (81,29 € / kus)
81,29 €
bez DPH.
Hlavné benefity
- Pre záťaže s veľmi vysokými zapínacími prúdmi
- Spoľahlivé spínanie energeticky úsporných a LED žiaroviek
- Dlhá životnosť vďaka hybridnej technológii
Technické parametre
- Tepelný prúd Ith: 16 A (dokonca aj pri teplote okolia 60 ° C)
- Strata výkonu pri 16 A: 3 W.
- Spínacia kapacita podľa AC 15, 10 A induktívna
- Zapnutie: 100 A, cos phi 0,3
- Vypnutie: 10 A, cos phi 0,3
- Zaťaženie žiarivkou s
- Elektronický predradník (EVG): 60 x 58 W jednoradový, s kompenzáciou 10 µF 30 x 58 W dvojradový, s kompenzáciou 22 µF
- Paralelná kompenzácia: 48 x 58 W jednoradová, s kompenzáciou 7 µF
- Spínací prúd: 190 A 20 ms
- Polovodičová poistka: 180 A2 s 10 ms (ochrana pre triak)
- Napätie varistora: AC 275 V
- Kategória výrobku
relé
- Typ
IK3070.01/200 AC50/60Hz 220-240V
- Riadiace napätie (min.)
220 V/AC
- Riadiace napätie (max.)
240 V/AC
- Typ kontaktu
1 spínací
- Menovité napätie
240 V/AC
- Spínací prúd (max.)
10 A
- Elektrická životnosť
na AC 15 pri 10 A, AC 230 V: ≥ 106 spínacích cyklov
- Mechanická životnosť
≥ 30 x 106 spínacích cyklov
- Vlastnosti
low Noise
IP20
IP40
- Max. teplota
+60 °C
- Min. teplota
-20 °C
- Dĺžka
90 mm
- Šírka
17.5 mm
- V
58 mm
- Rozmer.
(d x š x v) 90 x 17.5 x 58 mm
- Obsah
1 ks
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2359196 Dold IK3070.01/200 AC50/60Hz 220-240V relé, 240 V/AC, 10 A, 1 spínací, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2359196 Dold IK3070.01/200 AC50/60Hz 220-240V relé, 240 V/AC, 10 A, 1 spínací, 1 ks
Popis
Hybridné výkonové relé je vhodné na spínanie vysoko induktívnych alebo kapacitných záťaží, napr. B. Energeticky úsporné a LED žiarovky. Oblasti použitia nájdete v technológiách vykurovania, klimatizácie, vetrania a osvetlenia.
Hybridné spínacie relé má výstupné relé s triakom zapojeným paralelne. V okamihu prepnutia preberá záťaž triak. Nepretržitý prúd, na druhej strane, je prenášaný reléovým kontaktom kvôli vyššiemu rozptylu energie triaku.
Pretože triak sa vypne iba vtedy, keď fáza prekročí nulu, zariadenie je vhodné iba na prepínanie striedavých záťaží.
· Podľa IEC / EN 60 947-4-3
· Menovitý prevádzkový prúd 20 A
· Dlhá elektrická životnosť>106Prepínanie na AC 15
· 10 A induktívny
· Prepínanie s nízkym šumom
· Na spínanie ohmických, indukčných a kapacitných záťaží
· Prepínanie nulového napätia
· 1 zatvárač
· Šírka 17,5 mm
