Name: Dold IK8701.11 AC50Hz 230V väzobné modul, 230 V/AC, 16 A, 1 prepínací, 1 ks
Brand: Dold
SKU: 2359217
Availability: BackOrder

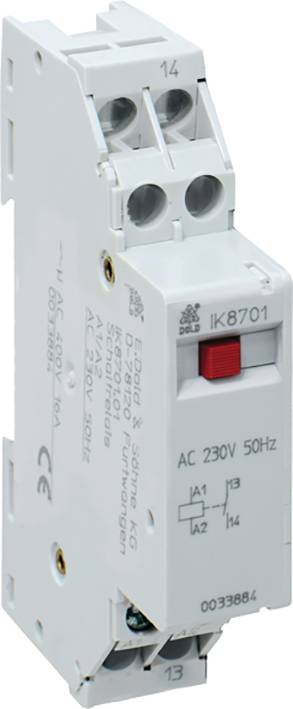

Elektrické relé s technickým označením 'AC 230V 50Hz'. Zobrazuje rôzne pripojovacie svorky a schému zapojenia.

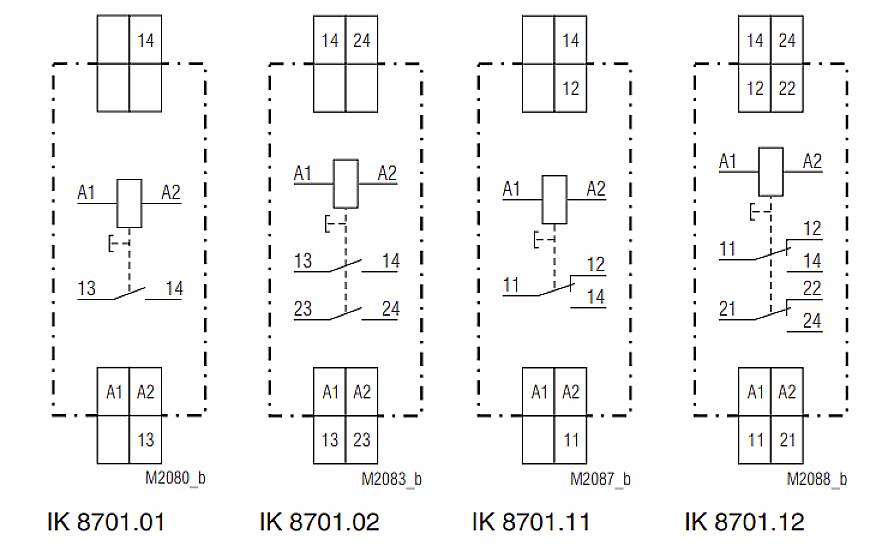

Diagram so štyrmi schémami zapojenia, označenými ako IK 8701.01, IK 8701.02, IK 8701.11 a IK 8701.12. Zobrazuje rôzne elektrické obvody s kontaktmi a cievkami.

1/2

Ilustračný obrázok

Kategória výrobku

väzobné modul

Typ kontaktu

1 prepínací

Menovité napätie

230 V/AC

Spínacie napätie (max.)

230 V/AC

Spínací prúd (max.)

16 A

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Celkom (59,99 € / kus)

65,99 €

-9 %

59,99 €

s DPH

Dostupné len pre firemných zákazníkov

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Na prepínanie záťaže lampy
Vstupné väzobné relé, napr. na ovládanie PLC
Výstupné väzobné relé, napr. pre záťaže riadené PLC
Podľa EN 60947-5-1
Tlačidlo na manuálne prepísanie kontaktov
indikátor polohy spínača
Vysoký tepelný prúd Ith
Celková šírka 17,5 alebo 35 alebo 52,5 mm

Technické parametre

Pripojenie vodiča: 2 x 2,5 mm² pevný alebo 2 x 1,5 mm² lanko s objímkou alebo 2 x 1 mm² lanko s objímkou
Upevnenie vodiča: ploché svorky so samočinným zdvíhaním
Uťahovací moment: 0,8 Nm
Rýchle zapínanie: koľajnička

Kategória výrobku: väzobné modul

Typ: IK8701.11 AC50Hz 230V

Pripojenie: skrutková svorka

Farba: biela

Reakčná doba: 30 ms

Čas rozpadu: 30 ms

Typ kontaktu: 1 prepínací

Menovité napätie: 230 V/AC

Spínacie napätie (max.): 230 V/AC

Spínací prúd (max.): 16 A

Max. spínací výkon: 1200 W

Elektrická životnosť: S odporovou záťažou AC 230 V: 6 A 150 x 10⁴Spínacie cykly
10 A 75 x 10⁴Spínacie cykly
16 A 12 x 10⁴Spínacie cykly

Mechanická životnosť: > 10 x 10⁶Spínacie cykly

Vlastnosti: So skúšobným tlačidlom

Max. teplota: +45 °C

Min. teplota: -20 °C

Dĺžka: 89 mm

Šírka: 17.5 mm

V: 58 mm

Rozmer.: (d x š x v) 89 x 17.5 x 58 mm

Obsah: 1 ks

Hmotnosť: 100 g

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2359217 Dold IK8701.11 AC50Hz 230V väzobné modul, 230 V/AC, 16 A, 1 prepínací, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2359217 Dold IK8701.11 AC50Hz 230V väzobné modul, 230 V/AC, 16 A, 1 prepínací, 1 ks

Popis

Kontakty sú ovládané sklopnou kotvou pomocou piestu. Po poklese budiaceho napätia pružina vráti kotvu, ktorá je spojená s piestom, do svojej pokojovej polohy. Kontakty tiež môžu
je možné ovládať manuálne pomocou tlačidla na prednej strane. Toto tlačidlo sa používa aj na zobrazenie polohy prepínača. Po stlačení tlačidla sa kontakty zatvoria. Keď je prúd odstránený, červený sa zatvorí
Tlačidlo v jednej rovine s predným okrajom.

· Na spínanie zaťaženia žiaroviek
· Relé vstupného spojenia, napríklad na ovládanie PLC
· Relé výstupného spojenia, napr. Pre záťaže riadené PLC
· Podľa EN 60947-5-1
· Tlačidlo na manuálne ovládanie kontaktov
· Prepínač polohy
· Vysoký tepelný prúd Ith
· Celková šírka 17,5 alebo 35 alebo 52,5 mm

Tento text bol preložený strojovo.
