Dold IL9017 AC230V 1,5kW 0049323 soft startér Výkon motora pri 230 V 1.5 kW

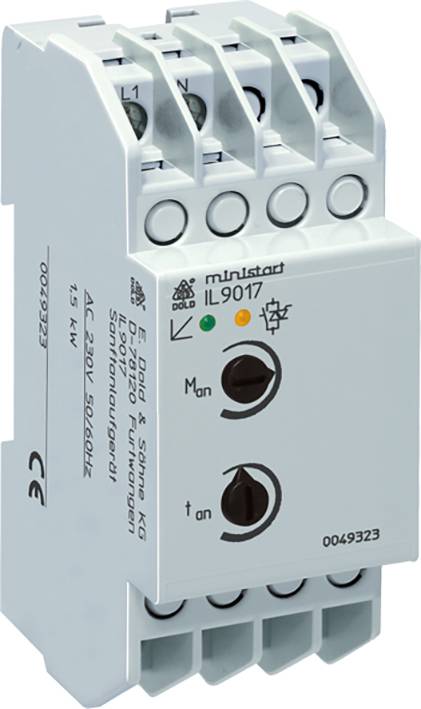

Elektrické zariadenie, pravdepodobne elektrický spúšťač motora s viacerými pripojeniami a dvoma čiernymi spínačmi označenými 'I/0' a 't'.

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Ut 13. 10.

Počet

Celkom (199,18 € / kus)

199,18 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Sieťové / motorové napätie: AC 230 V -20% +10%
Menovitá frekvencia: 50/60 Hz
Menovitý výkon motora PN: 1,5 kW
Minimálny výkon motora: cca 0,1 PN
Menovitý prúd: 10 A
Polovodičová poistka: max. 340 A2 s
Štartovacie napätie: 20 ... 70 %
Rozbehová rampa
Pri 20% štartovacom napätí: 0,1 ... 10 s
Doba pripravenosti opakovania: 200 ms
Frekvencia spínania: 10 / h pri 3 x IN/ tAN= 10 s, ϑU= 20 ° C
Vlastná spotreba: 1,4 VA
Skratová pevnosť
Max. Poistka: 25 A gG / gL IEC / EN 60947-5-1
Typ koordinácie: 1
Elektrická životnosť:>10 x 106Spínacie cykly

Napätie motora: 3AC 200 - 480 V

Kategória výrobku: soft startér

Pripojovacie prúd: 5 A

Výkon motora pri 230 V: 1.5 kW

Prevádzkové napätie: 3 AC 200 ... 480 V

Číslo výrobcu: 0049323

Typ: IL9017 AC230V 1,5kW

Rozmer.: (š x v x h) 35 x 90 x 61 mm

Pripojenie: skrutková svorka

Šírka: 35 mm

V: 90 mm

Hĺbka: 61 mm

Max. teplota: +55 °C

Min. teplota: 0 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2359271 Dold IL9017 AC230V 1,5kW 0049323 soft startér Výkon motora pri 230 V 1.5 kW

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2359271 Dold IL9017 AC230V 1,5kW 0049323 soft startér Výkon motora pri 230 V 1.5 kW

Popis

Tieto softštartéry sú robustné elektronické riadiace zariadenia pre plynulý štart striedavých motorov. Prúd sa plynule zvyšuje pomocou fázového riadenia. Krútiaci moment motora sa pri štartovaní správa rovnako. To zaisťuje plynulý štart disku. Tým sa zabráni poškodeniu hnacích prvkov, pretože k náhlemu rozbehovému momentu nedochádza, keď je zariadenie priamo zapnuté. Táto vlastnosť umožňuje lacnú konštrukciu pohonných prvkov. K dispozícii je tiež zreteľné zníženie hluku pri štarte. Pri systémoch pásových dopravníkov je zabránené skĺznutiu alebo prevráteniu prepravovaného materiálu. Po spustení je výkonová elektronika premostená vnútorným kontaktom relé, aby sa minimalizovali straty v zariadení.

· Podľa IEC / EN 60947-4-2
· Predlžuje životnosť striedavých motorov a komponentov mechanického pohonu
· Pre výkony motora do 1,5 kW
· Samostatné možnosti nastavenia pre dobu rozbehu a rozbehový moment
· Výkonový polovodič je po štarte premostený
· LED indikátory
· Šírka 35 mm
