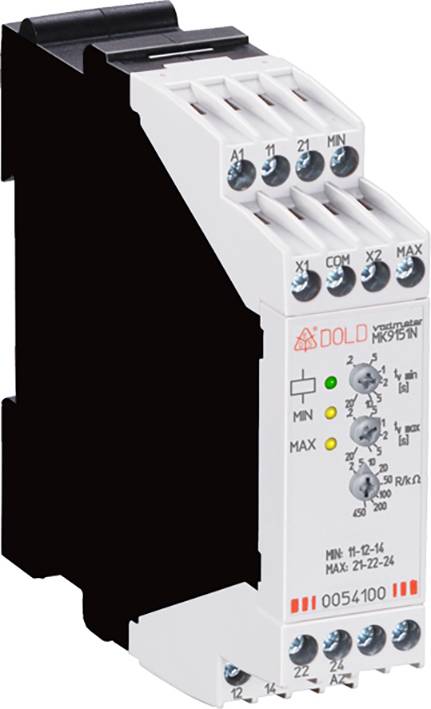

Name: Dold MK9151N.12 2-450kOHM DC24V 0,2-20s hladinové relé Počet reléových výstupov: 2
Brand: Dold
SKU: 2359235
Availability: BackOrder

Digitálne časové relé v bielom kryte s viacerými možnosťami pripojenia a LED indikátormi stavu a nastavení.

Ilustračný obrázok

Kategória výrobku

hladinové relé

Počet reléových výstupov

Prevádzkové napätie

24 V/DC

Typ

MK9151N.12 2-450kOHM DC24V 0,2-20s

Vstupy merania

3 Elektrodenanschlüsse

Datasheety: (PDF)

Celkom (194,99 € / kus)

194,99 €

s DPH

Doprava zadarmo

Dostupné len pre firemných zákazníkov

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Rozsah nastavenia
Odolnosť voči tekutinám: 2 ... 450 kΩ (hodnota odozvy)
Nastavenie: Na logaritmicky rozdelenej absolútnej stupnici
Hysterézia spínacieho bodu: približne 4% (pri 450 kΩ) ... 15% (pri 2 kΩ) nastavenej hodnoty
Kontakty: 2 x 1 prepínací kontakt
Tepelný prúd I.th: 4 A
Spínacia kapacita
Podľa AC 15 normálne otvorený kontakt: 3 A / AC 230 V IEC / EN 60947-5-1
NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1
Podľa DC 13: 1 A / DC 24 V IEC / EN 60947-5-1
Elektrická životnosť
Podľa AC 15 pri 1 A, AC 230 V: 1,5 x 105Spínacie cykly IEC / EN 60947-5-1
Skratová pevnosť max. Poistka: 4 A gG / gL IEC / EN 60947-5-1
Mechanická životnosť: ≥ 30 x 106Spínacie cykly
Teplotný rozsah: Prevádzka: - 20 ... + 60 ° C
Pripojenie vodiča: skrutkové svorky
Hmotnosť: približne 180 g

Typ: MK9151N.12 2-450kOHM DC24V 0,2-20s

Kategória výrobku: hladinové relé

Počet reléových výstupov: 2

Vstupy merania: 3 Elektrodenanschlüsse

Prevádzkové napätie: 24 V/DC

Rozmer.: (d x š x v) 98 x 22.5 x 90 mm

Hmotnosť: 210 g

Údaje o hmotnosti: cca

Šírka: 22.5 mm

V: 90 mm

Dĺžka: 98 mm

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2359235 Dold MK9151N.12 2-450kOHM DC24V 0,2-20s hladinové relé Počet reléových výstupov: 2

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2359235 Dold MK9151N.12 2-450kOHM DC24V 0,2-20s hladinové relé Počet reléových výstupov: 2

Popis

Multifunkčné bezpečnostné časové relé UG 6960 slúži na ochranu osôb a strojov bezpečným zapnutím a prerušením bezpečnostného obvodu. To sa deje s funkciou oneskorenia nastavenou v zariadení. Jednoducho nastavte jednu z 5 voliteľných funkcií oneskorenia pomocou otočného prepínača a máte hotovo. Nastavené časy oneskorenia sú bezpečné v celom časovom rozsahu. Bezpečnostné časové relé UG 6960 je k dispozícii s rôznymi bezpečnostnými funkciami. Má zabezpečené oneskorené kontakty a okamžité kontakty.

Podľa IEC / EN 60 255, DIN VDE 0435-303
· 3 prípojky elektród pre 2-bodové a 1-bodové ovládanie úrovne
· Vysoká odolnosť proti rušeniu meracieho obvodu, ktorý je galvanicky oddelený od siete
· Maximálna dĺžka kábla k elektródam: 3 000 m
Veľký rozsah nastavenia: 2 ... 450 kΩ, je možné rozlíšiť kvapalinu od peny
Oneskorenie odozvy a uvoľnenia: 0,2 ... 20 s, oddelene nastaviteľné pre úrovne MIN a MAX
Programovateľné pre:
2 samostatne ovládané výstupné relé pre úrovne MIN a MAX
spoločne riadené výstupné relé v 2-bodovom riadení hysteréznej úrovne
Princíp prerušeného obvodu (výstupné relé aktivované v prípade poruchy)
Princíp uzavretého obvodu (výstupné relé nie je aktivované v prípade poruchy)
· Merací obvod pre elektródy pracuje so striedavým napätím generovaným interne v zariadení (cca 30 Hz); v kvapaline preto nedochádza k žiadnym javom elektrolýzy
Pre pomocné napätia od AC 24 ... 230 V alebo DC 24 V
· LED diódy pre prevádzkovú pripravenosť a polohu kontaktu
· 2 výstupné relé s 1 prepínacím kontaktom

Tento text bol preložený strojovo.
