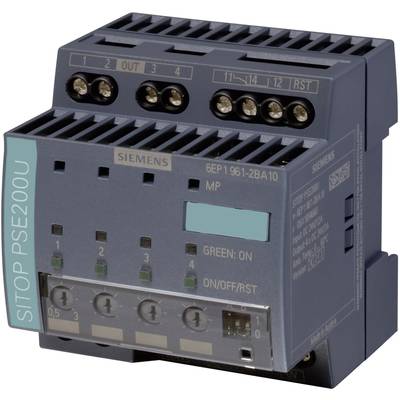

Siemens SITOP PSE200U 10 A selektívne modul
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
selektívne modul
Prevádzkové napätie
24 V/DC
Typ
SITOP PSE200U 10 A
Rozmer.
(d x š) 72 mm x 72 mm
Hmotnosť
200 g
Datasheety: (PDF)
18 Ks
Počet
Celkom (142,27 € / kus)
142,27 €
bez DPH.
Doprava zadarmo
Vrátane 14-dňového práva na vrátenie
Hlavné benefity
Selekčný modul SITOP PSE200U
- Osem alebo štyri podávače na jeden modul
- Spoľahlivá detekcia preťaženia alebo skratu v 24 V obvode
- Diagnostika prostredníctvom súčtového poplachového kontaktu alebo jednokanálového poplachu
- Postupné pripojenie podávačov na zníženie možného nábehového prúdu
- Spoľahlivé odpojenie v prípade preťaženia bez ohľadu na dĺžky a prierezy káblov
- Vyhodnotenie prostredníctvom funkčných blokov SIMATIC S7 pre moduly s jednokanálovými správami
- Varianty s variabilne nastaviteľným prahom odozvy od 0,5 do 3 A, 2 do 10 A alebo od 3 do 10 A.
Technické parametre
- Spôsob upevnenia: Možno prichytiť na štandardnú profilovú lištu EN 60715 35x7.5 / 15
- Typ
SITOP PSE200U 10 A
- Kategória výrobku
selektívne modul
- Prevádzkové napätie
24 V/DC
- Rozmer.
(d x š) 72 mm x 72 mm
- Hmotnosť
200 g
- Šírka
72 mm
- Dĺžka
72 mm
72
80 mm
72 mm
NIE
Screw connection
0
0
1
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 513278 Siemens SITOP PSE200U 10 A selektívne modul
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 513278 Siemens SITOP PSE200U 10 A selektívne modul
Popis
Selektivität und schnelle Fehlerortung in 24-V-AbzweigenModuly selektivity SITOP PSE200U, SITOP select a SITOP SEL1200 / -1400 sú ideálnym doplnkom všetkých 24 V napájacích zdrojov na rozdelenie a monitorovanie záťažového prúdu na niekoľko súčasných vetiev. Preťaženie a skrat v jednej alebo viacerých vetvách sú spoľahlivo detekované a signalizované.
Elektronika umožňuje krátkodobé špičkové prúdy, napríklad v dôsledku vysokého nábehového prúdu, a vetvy s dlhším preťažením ich vypínajú. Toto je zabezpečené aj na vysoko odolných vedeniach av prípade „plazivých“ skratov. V tomto prípade sa ističe nedotýkajú ani nespúšťajú príliš neskoro, aj keď napájacia jednotka môže dodávať požadovaný vypínací prúd. Neporušené napájače naďalej napájajú rozširujúci modul SITOP 24 V absolútne bez prerušenia a rušenia, čím sa predíde úplnej poruche systému.
AnwendungsbereichV spojení s 24 V napájacími zdrojmi sa modul selektivity používa na rozdelenie záťažového prúdu na niekoľko prúdových vetiev a na monitorovanie jednotlivých čiastkových prúdov. Chyby v jednotlivých vetvách spôsobené preťažením alebo skratom sa rozpoznajú a selektívne vypnú, takže porucha nebude ovplyvnená ďalšie cesty prúdu zaťaženia. To umožňuje rýchlu diagnostiku porúch a minimalizujú sa prestoje.
Tento text bol preložený strojovo.
Elektronika umožňuje krátkodobé špičkové prúdy, napríklad v dôsledku vysokého nábehového prúdu, a vetvy s dlhším preťažením ich vypínajú. Toto je zabezpečené aj na vysoko odolných vedeniach av prípade „plazivých“ skratov. V tomto prípade sa ističe nedotýkajú ani nespúšťajú príliš neskoro, aj keď napájacia jednotka môže dodávať požadovaný vypínací prúd. Neporušené napájače naďalej napájajú rozširujúci modul SITOP 24 V absolútne bez prerušenia a rušenia, čím sa predíde úplnej poruche systému.
AnwendungsbereichV spojení s 24 V napájacími zdrojmi sa modul selektivity používa na rozdelenie záťažového prúdu na niekoľko prúdových vetiev a na monitorovanie jednotlivých čiastkových prúdov. Chyby v jednotlivých vetvách spôsobené preťažením alebo skratom sa rozpoznajú a selektívne vypnú, takže porucha nebude ovplyvnená ďalšie cesty prúdu zaťaženia. To umožňuje rýchlu diagnostiku porúch a minimalizujú sa prestoje.
