Name: Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 soft startér
Brand: Dold
SKU: 2359190
Availability: BackOrder

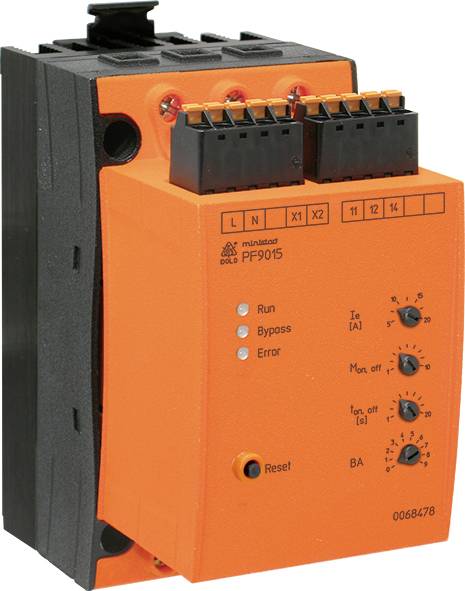

Elektronické zariadenie v oranžovo-čiernej farbe s viacerými portami a nápismi: 'Run', 'Bypass', 'Error'. Model 'PF9015'.

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Celkom (759,00 € / kus)

759,00 €

s DPH

Doprava zadarmo

Dostupné len pre firemných zákazníkov

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Na obmedzenie rozbehového prúdu a plynulý rozbeh asynchrónnych motorov
Iba jedno zariadenie so šírkou 67,5 mm pre mäkký štart, ochranu motora, sled fáz, podpätie a prepätie
Štartovanie bez trhania a minimalizovaný štartovací prúd
Predlžuje životnosť striedavých motorov a komponentov mechanického pohonu
Pre prúdy motora do 2 A (do 4 A na vyžiadanie)
Mäkký štart / spomalenie 1 ... 2 s
Úspora energie premostením výkonových polovodičov po mäkkom štarte
Symetrický štartovací prúd

Technické parametre

Pomocné napätie: AC 230 V ± 10%
Ochrana proti prepätiu: varistor AC 275 V
Čas rozbehu / dobehu: 1 ... 20 s
Štartovací / zastavovací moment: 20 ... 70% nominálneho krútiaceho momentu motora
Štartovacie napätie: plná modulácia tyristorov
Čas štartu: 100 ms, 200 ms, 400 ms
Vlastná spotreba: 4 VA
Riadiaci vstup Spustite X1 (+), X2
Riadiace napätie: AC / DC 20 ... 300 V
Riadiaci vstupný prúd: 0,2 mA ... 3,1 mA
Oneskorenie zapnutia: 60 ms
Oneskorenie vypnutia: 320 ms
Výstup správ pripravený, 11, 12, 14
Kontakty: 1 prepínací kontakt
Spínacia kapacita
podľa AC 15
Normálne otvorené: 3 A / AC 230 V IEC / EN 60 947-5-1
NC kontakt: 1 A / AC 230 V IEC / EN 60 947-5-1
Elektrická životnosť
na AC 15 pri 3 A, AC 230 V: 2 x 105Spínacie cykly
Prípustná spínacia frekvencia: max. 1 800 spínacích cyklov / h
Skratová pevnosť
max. poistka: 4 A gG / gL IEC / EN 60 947-5-1
Mechanická životnosť: ≥ 108Spínacie cykly

Napätie motora: 3AC 200 - 480 V

Kategória výrobku: soft startér

Pripojovacie prúd: 5 A

Prevádzkové napätie: 3 AC 200 ... 480 V

Aktívna fáza: 3

Číslo výrobcu: 0068478

Typ: PF9015.11 3AC200-480V HU=AC230V 5-20A

Doba rozbehu: 1 ... 20 s

Doba dobehu: 1 ... 20 s

Rozmer.: (d x š x v) 67.5 x 22.5 x 105 mm

Pripojenie: skrutková svorka
pružinová svorka

Šírka: 22.5 mm

V: 105 mm

Dĺžka: 67.5 mm

Hĺbka: 120.3 mm

Max. teplota: +50 °C

Min. teplota: -20 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2359190 Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 soft startér

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2359190 Dold PF9015.11 3AC200-480V HU=AC230V 5-20A 0068478 soft startér

Popis

PF 9015 z rodiny MINISTART je robustné elektronické riadiace zariadenie na plynulý štart a zastavenie trojfázových / asynchrónnych motorov s integrovanými monitorovacími funkciami. Po spustení sú výkonové polovodiče premostené relé, aby sa minimalizovali straty výkonu v zariadení.

· Podľa IEC / EN 60 947-4-2
· Vhodné pre motory IE3
· 3-fázové ovládanie s integrovaným obtokovým relé
· Sled sledu fáz, podpätia a prepätia
· Ochrana blokovania v režime bypassu
· Integrovaná ochrana motora podľa triedy 10 · Podľa IEC / EN 60947-4-2
· Počiatočné obmedzenie prúdu
· Monitorovanie tyristora
· Detekcia chýbajúceho zaťaženia
· Automatická detekcia frekvencie zaťažovacieho napätia
· Monitorovanie teploty výkonových polovodičov
· Funkcia Kickstart
· Celková šírka: 67,5 mm

Tento text bol preložený strojovo.
