Name: Dold UG9019.11/110/61 3AC200-480V 9A 1-10s UH=DC24V 0067032 soft startér Výkon motora pri 400 V 4 kW
Brand: Dold
SKU: 2359212
Availability: BackOrder

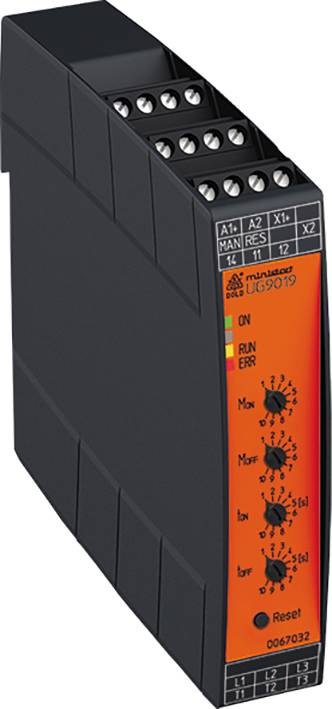

Elektronická riadiaca jednotka s regulátormi a LED indikátormi. Má pripojovacie svorky a je vhodná pre priemyselné aplikácie.

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Celkom (325,00 € / kus)

325,00 €

s DPH

Doprava zadarmo

Dostupné len pre firemných zákazníkov

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Jednoduché a časovo úsporné uvedenie do prevádzky a užívateľsky prívetivá obsluha prostredníctvom nastavenia pomocou potenciometrov
Hybridné relé kombinuje výhody robustnej reléovej technológie s polovodičovou technológiou, ktorá sa neopotrebuje
vysoká dostupnosť zariadení prostredníctvom - monitorovania teploty polovodičov - vysokej dielektrickej pevnosti polovodičov až do 1500 V.

Technické parametre

Menovité napätie L1 / L2 / L3: 3 AC 200 ... 480 V ± 10%
Menovitá frekvencia: 50/60 Hz, automatická detekcia
Pomocné napätie: DC 24 V ± 10%
Menovitý výkon motora: max. 4 kW pri 400 V AC
Minimálny nominálny výkon motora: 50 W.
Prevádzkové režimy:
6,9 A (3 kW / 400 V): AC 53a: 3-5: 100-30 IEC / EN 60947-4-2
9 A (4 kW / 400 V): AC 53a: 6-2: 100-30 IEC / EN 60947-4-2
Rázový prúd: 200 A (tp = 20 ms)
Integrál medzného zaťaženia: 200 A²s (tp = 10 ms)
Špičkové reverzné napätie: 1500 V
Obmedzenie prepätia: AC 550 V.
Svodový prúd vo vypnutom stave:<3 x 0,5 mA
Štartovacie napätie: 30 ... 80 %
Zrýchľovacia / spomaľovacia rampa: 1 ... 10 s
Vlastná spotreba: 2 W.
Oneskorenie zapnutia
pre riadiaci signál: max
Oneskorenie vypnutia
pre riadiaci signál: max
Skratová pevnosť
Max. Poistka: 25 A gG / gL IEC / EN 60947-5-1
Typ koordinácie: 1
Elektrická životnosť:>10 x 106Spínacie cykly
Kontakty: 1 prepínací kontakt
Spínacia kapacita
Podľa AC 15
Normálne otvorené: 3 A / AC 230 V IEC / EN 60947-5-1
NC kontakt: 1 A / AC 230 V IEC / EN 60947-5-1

Napätie motora: 3AC 200 - 480 V

Kategória výrobku: soft startér

Pripojovacie prúd: 5 A

Výkon motora pri 400 V: 4 kW

Prevádzkové napätie: 3 AC 200 ... 480 V

Aktívna fáza: 2

Číslo výrobcu: 0067032

Typ: UG9019.11/110/61 3AC200-480V 9A 1-10s UH=DC24V

Doba rozbehu: 1 ... 10 s

Doba dobehu: 1 ... 10 s

Rozmer.: (d x š x v) 22.5 x 22.5 x 105 mm

Pripojenie: skrutková svorka

Šírka: 22.5 mm

V: 105 mm

Dĺžka: 22.5 mm

Hĺbka: 120.3 mm

Max. teplota: +65 °C

Min. teplota: 0 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2359212 Dold UG9019.11/110/61 3AC200-480V 9A 1-10s UH=DC24V 0067032 soft startér Výkon motora pri 400 V 4 kW

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2359212 Dold UG9019.11/110/61 3AC200-480V 9A 1-10s UH=DC24V 0067032 soft startér Výkon motora pri 400 V 4 kW

Popis

Softstartér a zariadenie na jemné zastavenie sa používa na plynulý štart a zastavenie 3-fázových asynchrónnych motorov. Dve fázy motora sú ovplyvňované pomocou fázového riadenia výkonovými polovodičmi tak, že prúdy môžu plynule stúpať. Krútiaci moment motora sa pri štartovaní správa rovnako. To zaisťuje plynulý štart disku. Po spustení sú výkonové polovodiče premostené pomocou vnútorných reléových kontaktov, aby sa minimalizovali straty v zariadení. Funkcia mäkkého zastavenia má predĺžiť prirodzený čas zastavenia pohonu, aby sa zabránilo aj náhlym zastaveniam.

· Podľa IEC / EN 60 947-4-2
· 2-fázový mäkký štart a mäkké zastavenie 3-fázových motorov do 4 KW
· 4 potenciometre na nastavenie rozbehového momentu, vypínacieho momentu, plynulého rozbehu / plynulého zastavenia
· 3 LED diódy ako zobrazenie stavu
· Resetovacie tlačidlo na prednej strane zariadenia
· Možnosť pripojenia pre externé resetovacie tlačidlo
· Reléový výstup pre prevádzkovú pripravenosť
· Galvanické oddelenie riadiaceho a hlavného obvodu
· Stavebná šírka 22,5 mm

Tento text bol preložený strojovo.
