Name: Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 soft startér
Brand: Dold
SKU: 2359192
Availability: BackOrder

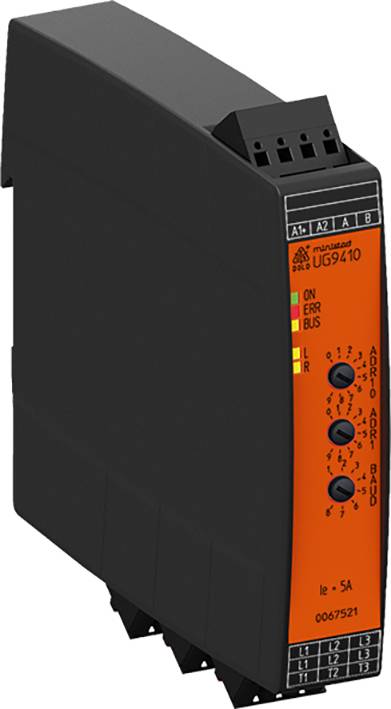

Elektronické ochranné zariadenie s LED indikátormi a otočnými gombíkmi na reguláciu prúdu a napätia v elektrických aplikáciách.

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Celkom (425,00 € / kus)

425,00 €

s DPH

Doprava zadarmo

Dostupné len pre firemných zákazníkov

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Až 7 funkcií v jednom zariadení:
Otáčanie proti smeru hodinových ručičiek
V smere hodinových ručičiek
Mäkký štart
Mäkké zastavenie
Ochrana motora
Monitorovanie sledu fáz
Monitorovanie výpadku fázy
Široko používaný protokol o meraní a automatizácii
Je potrebných o 80% menej miesta
Jednoduché a časovo úsporné uvedenie do prevádzky a užívateľsky prívetivá obsluha prostredníctvom parametrizácie cez Modbus
Hybridné relé kombinuje výhody robustnej reléovej technológie s polovodičovou technológiou, ktorá sa neopotrebuje
Vysoká dostupnosť zariadenia vďaka:
Monitorovanie teploty polovodičov
Vysoká dielektrická pevnosť polovodičov až do 1500 V.
Prepnutie relé prúdu bez prúdu
Ochrana zariadenia proti preťaženiu
Zásuvné pripojovacie svorky
Pripojovací terminál TWIN na prepojenie pomocného napätia a zbernice

Technické parametre

Menovité napätie L1 / L2 / L3: 3 AC 200 ... 480 V ± 10%
Menovitá frekvencia: 50/60 Hz, automatická detekcia
Pomocné napätie: DC 24 V ± 10%
Menovitý prúd motora: 0,5 A ... 5,0 A nastaviteľný cez Modbus
Prevádzkový režim
5,0 A: AC 53a: 6-2: 100-30 IEC / EN 60947-4-2
Rázový prúd: 200 A (tp = 20 ms)
Integrál medzného zaťaženia: 200 A²s (tp = 10 ms)
Špičkové reverzné napätie: 1500 V
Obmedzenie prepätia: 510 V AC
Svodový prúd vo vypnutom stave:<3 x 0,5 mA
Štartovacie / vypínacie napätie: 30 ... 80% nastaviteľné cez Modbus
Zrýchľovacia / spomaľovacia rampa: 0 ... 10 s nastaviteľné cez Modbus
Vlastná spotreba: 2 W.
Čas pauzy pri prepínaní: 150 ms
Oneskorenie zapnutia
pre riadiaci signál: min. 25 ms
Oneskorenie vypnutia
pre riadiaci signál: min. 30 ms
Prístroj na meranie prúdu: AC 0,5 ... 30 A
Presnosť merania: ± 5% hodnoty celej stupnice
Čas aktualizácie nameranej hodnoty
Pri 50 Hz: 100 ms
Pri 60 Hz: 83 ms
Ochrana motora
Až 5,0 A: trieda 10
Elektronika s tepelnou pamäťou
Reset: Ručne cez Modbus
Skratová pevnosť
Max. Poistka: 25 A gG / gL IEC / EN 60947-5-1

Napätie motora: 3AC 200 - 480 V

Kategória výrobku: soft startér

Pripojovacie prúd: 5 A

Prevádzkové napätie: 3 AC 200 ... 480 V

Aktívna fáza: 3

Číslo výrobcu: 0067521

Typ: UG9410PM 3AC200-480V 5A 0-10s Modbus RTU

Rozmer.: (š x v x h) 22.5 x 105 x 120.3 mm

Pripojenie: skrutková svorka

Šírka: 22.5 mm

V: 105 mm

Hĺbka: 120.3 mm

Max. teplota: +65 °C

Min. teplota: 0 °C

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2359192 Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 soft startér

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2359192 Dold UG9410PM 3AC200-480V 5A 0-10s Modbus RTU 0067521 soft startér

Popis

Inteligentný motorový štartér UG 9410 slúži na plynulý štart, plynulé zastavenie, cúvanie a ochranu 3-fázových asynchrónnych motorov. Teplota motora sa vypočíta meraním fázového prúdu pomocou tepelného modelu a v prípade nadmernej teploty sa motor vypne. Je možné použiť aj tepelný spínač. Prepnutím relé sa zmení smer. Relé sú bez napätia. To zaisťuje dlhú životnosť zariadenia.

· Podľa IEC / EN 60947-4-2
· Rozhranie Modbus RTU
· Na cúvanie 3-fázových motorov od 0,18 kW ... 2,2 kW pri 400 V.
· 2-fázový mäkký štart, plynulé zastavenie
· 3 otočné prepínače na nastavenie adresy Modbus a prenosovej rýchlosti
· 5 LED diód ako zobrazenie stavu
· Bezprúdové cúvanie s relé, mäkký štart, mäkké zastavenie s tyristormi
· Galvanické oddelenie riadiaceho a hlavného obvodu
· Stavebná šírka 22,5 mm

Tento text bol preložený strojovo.
