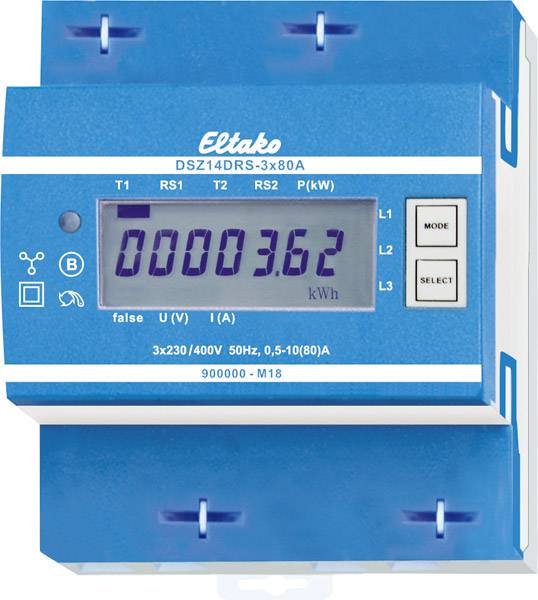

Eltako DSZ14DRS-3x80A MID digitálne/y trojfázový elektromer, 80 A, úředně schválený: áno, 1 ks

Podľa fakturácie za elektrinu podľa § 25 nemeckého kalibračného zákona sú povolené len kalibrované merače. Nedodržanie je správnym deliktom podľa § 19. Bezdrôtový trojfázový merač energie na zbernici RS485. Maximálny prúd 3x80A, strata v pohotovostnom režime iba 0,8 W pri L1 a 0,5 W pri L2 a L3. Trieda presnosti B (1%). S rozhraním RS485. Priamy merací trojfázový merač meria činnú energiu na základe prúdov prúdiacich medzi vstupmi a výstupmi. Vnútorná spotreba iba maximálne 0,8 wattu alebo 0,5 W aktívneho výkonu na cestu sa nemeria a nezobrazuje. Je možné pripojiť 1, 2 alebo 3 vonkajšie vodiče s prúdmi do 80 A. Štartovací prúd je 40 mA. Pripojenia L1 a N musia byť k dispozícii. Pripojenie cez FBA14 na zbernicu Eltako RS485 s 2-žilovou tienenou zbernicou (napr. Telefónnou linkou). Odčítanie údajov z merača a okamžitý výkon sa prenášajú na zbernicu - napríklad na prenos do externého počítača alebo softvéru GFVS 3.0 - a tiež sa odosielajú do rádiovej siete prostredníctvom FAM14. Vyžaduje si to, aby modul rádiovej antény FAM14 pridelil adresu zariadenia, ako je to opísané v prevádzkových pokynoch. Displej tiež s FEA65D. 7-segmentový LC displej je možné odčítať dvakrát do dvoch týždňov bez napájania. Spotreba energie je indikovaná LED diódou vedľa displeja, ktorá bliká 1 000 krát za kWh. Štandardne sa dá použiť aj ako 2-tarifný merač: Keď sa na svorky E1 / E2 použije 230V, použije sa druhá tarifa. Napravo od displeja sa nachádzajú tlačidlá MODE a SELECT, ktoré slúžia na posúvanie ponuky podľa prevádzkových pokynov. Najskôr sa zapne podsvietenie. Potom sa môže zobraziť celková aktívna energia na tarifu, aktívna energia vynulovateľnej pamäte RS1 alebo RS2, ako aj okamžité hodnoty výkonu, napätia a prúdu na jeden vodič. Chybové hlásenie (nesprávne): Ak chýba vonkajší vodič alebo je nesprávny smer prúdu, na displeji sa zobrazí nesprávne a zodpovedajúci vonkajší vodič.

Tento text bol preložený strojovo.
