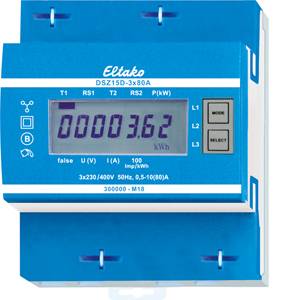

Eltako DSZ15DZ-3x80A MID digitálne/y trojfázový elektromer, 10 A, 1 ks

Maximálny prúd 3x80A, strata v pohotovostnom režime iba 0,5 wattu na cestu. Modulárne inštalačné zariadenie pre montáž na montážnu lištu DIN-EN 60715 TH35. 4 rozstupové jednotky = šírka 70 mm, hĺbka 58 mm. Trieda presnosti B (1 %). S rozhraním S0. Priamo merací trojfázový merač meria činnú energiu na základe prúdov tečúcich medzi vstupmi a výstupmi. Vlastná spotreba iba maximálne 0,5 wattu aktívneho výkonu na dráhu sa nemeria a nezobrazuje. Aktívna energia sa pridáva v závislosti od znamenia. Pozitívny výkon v elektromere znamená spotrebu energie, negatívny výkon znamená dodávku energie. Meranie energie je vyvážené. Ak je spotreba energie (P kladná) väčšia ako dodávka energie (P záporná), údaj počítadla T Preil vpravo sa zvýši. Ak je dodávka energie väčšia ako spotreba energie, údaj merača T šípka doľava sa zvýši. Spotreba energie je zobrazená šípkou doprava a dodávka energie je zobrazená šípkou doľava nad aktívnou lištou na displeji. Je možné pripojiť 1, 2 alebo 3 fázové vodiče s prúdmi do 80A. Štartovací prúd je 4OmA. Musí byť prítomné spojenie N. 7-segmentový LC displej je možné prečítať dvakrát v priebehu dvoch týždňov aj bez napájania. Spotreba energie sa zobrazuje na displeji pomocou pruhu, ktorý zabliká 100-krát za kWh. Napravo od displeja sú tlačidlá MODE a SELECT, ktoré slúžia na rolovanie v menu v súlade s návodom na obsluhu. Najprv sa zapne podsvietenie. Potom je možné zobraziť celkovú aktívnu energiu na import a dodávku, aktívnu energiu importu a dodávky resetovateľnej pamäte, ako aj okamžité hodnoty výkonu, napätia a prúdu pre každý vonkajší vodič. Chybové hlásenie (false): Ak vonkajší vodič chýba, na displeji sa zobrazí false a príslušný vonkajší vodič.
