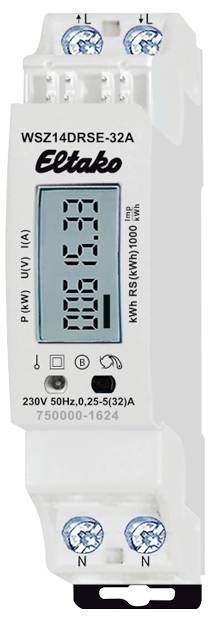

Eltako WSZ14DRSE-32A digitálne/y jednofázový elektromer, 5 A, 1 ks

Maximálny prúd 32A, strata v pohotovostnom režime iba 0,4 wattu. Modulárne zariadenie pre montáž na lištu DIN-EN 60715 TH35. 1 deliaca jednotka = šírka 18 mm, hĺbka 58 mm. Napojenie na autobus ELTAKO RS485. Krížová zbernica a napájanie s prepojkou. Na zbernicu sa prenáša stav elektromera, okamžitý výkon a sériové číslo – napr. na preposielanie na externý počítač, do riadiacej jednotky – a tiež odosielané cez FAM14 do rádiovej siete. Na tento účel musí byť rádiovému anténnemu modulu FAM14 priradená adresa prístroja, ako je popísané v návode na obsluhu. Tento merač striedavého prúdu meria aktívnu energiu na základe prúdu tečúceho medzi vstupom a výstupom. Vlastná spotreba len maximálne 0,4 wattu aktívneho výkonu sa nemeria ani nezobrazuje. Je možné pripojiť jeden vonkajší vodič s prúdom až 32A. Štartovací prúd je 20 mA. Trieda presnosti B (1 %). Ak je očakávané zaťaženie viac ako 50 %, musí byť od susedných zariadení dodržaná ventilačná vzdialenosť 1/2 deliacej jednotky. Súčasťou dodávky sú 2 dištančné podložky DS14 a okrem krátkej prepojky ďalšie dve prepojky do diaľky. Dve N svorky pre bezpečné krížové prepojenie viacerých meračov. Spotreba sa nepretržite ukladá a po výpadku napájania sa okamžite znova zobrazí. 7-segmentový LC displej je možné prečítať dvakrát v priebehu dvoch týždňov aj bez napájania. Ak to chcete urobiť, stlačte tlačidlo . Pod displejom sa nachádza tlačidlo, ktoré slúži na listovanie v menu podľa návodu na obsluhu. Najprv sa zapne podsvietenie. Potom je možné zobraziť celkovú aktívnu energiu, aktívnu energiu resetovateľnej pamäte, ako aj okamžité hodnoty aktívneho výkonu, napätia, prúdu a hodnoty PcH. Spotreba energie sa zobrazuje pomocou pruhu, ktorý blikne 1000-krát za kWh a červenej LED, ktorá blikne 2000-krát za kWh. Chybové hlásenie: Ak dôjde k chybe pripojenia, podsvietenie displeja bliká. Špeciálne prevádzkové režimy meračov: V prevádzkových režimoch meračov FAM14 sa pozornosť sústreďuje na nastaviteľnú prenosovú rýchlosť údajov elektromera pre externých energetických manažérov budov. Dáta je možné získavať a posielať cez pripojené brány na FAM14 (FGW14, FGW14-USB, FGW14W(L)-IP). Pre merače vyrobené od 33./23. týždňa sú na FAM14 k dispozícii ďalšie možnosti nastavenia.
