Emonio P3plus 25mm sada merača spotreby el.energie

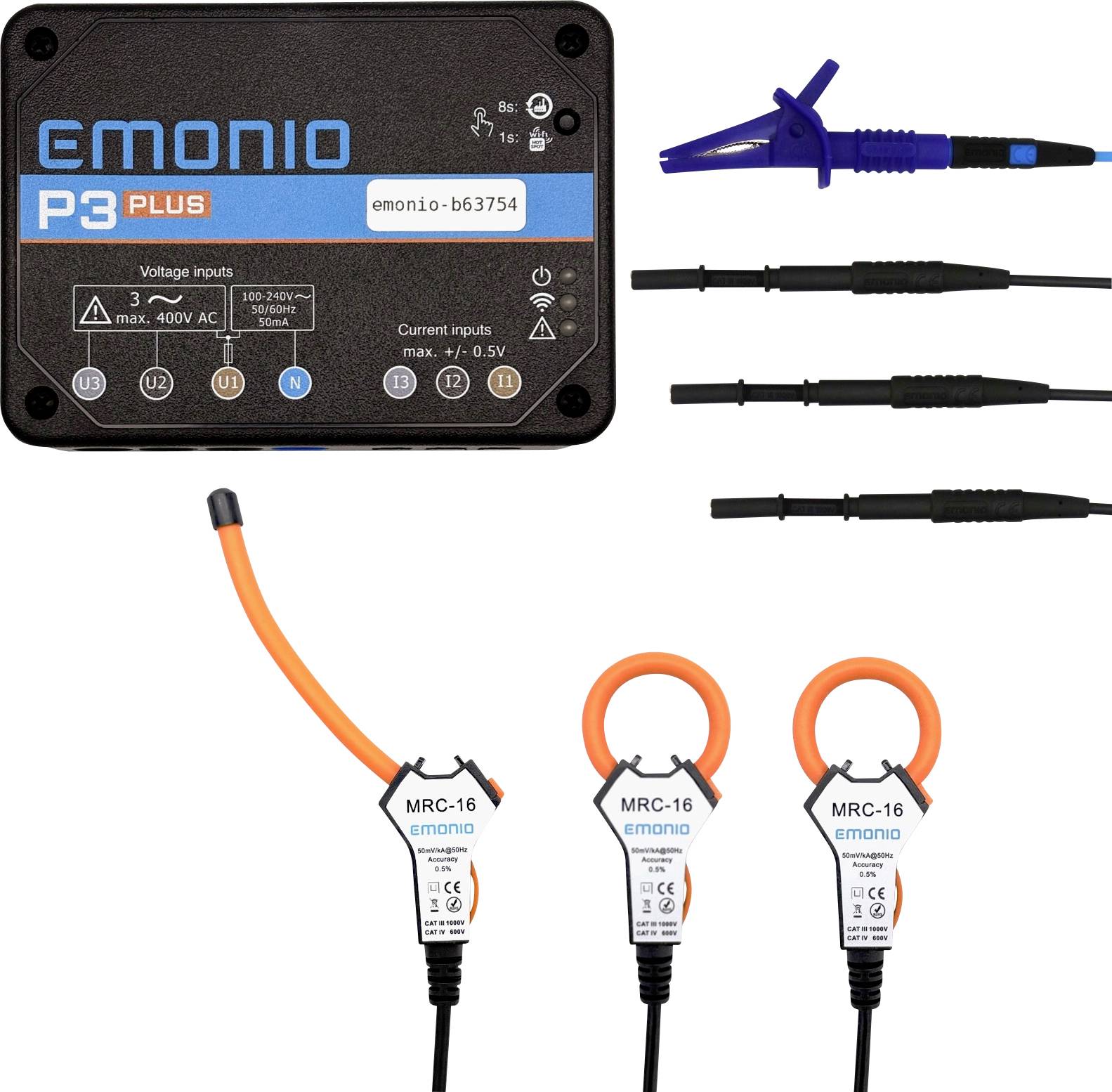

Analyzátor energie 'Emonio P3 Plus' s káblami a konektormi na meranie napätia, zobrazujúci tri svorky MRC-16 a modrý meracie vedenie.

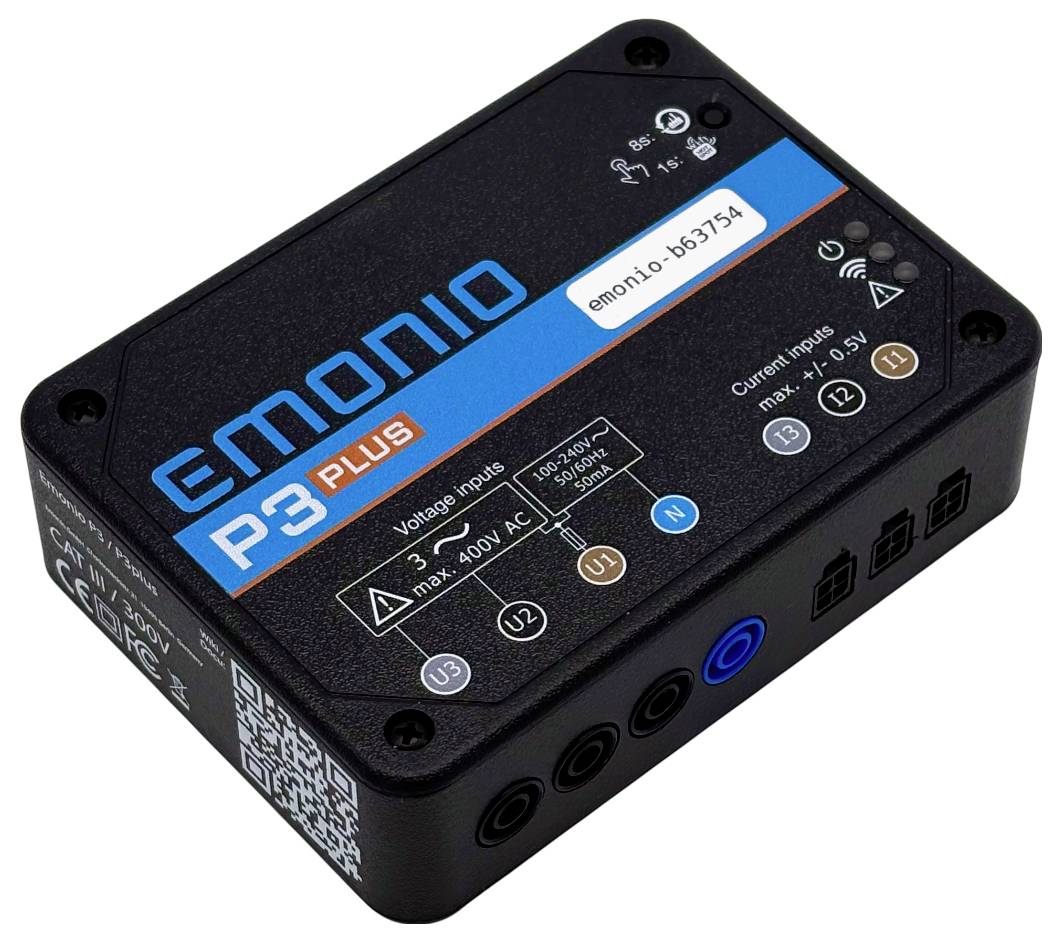

Elektronické zariadenie 'EMONIO P3 Plus' na meranie napätia a prúdu, ktoré disponuje rôznymi vstupnými/výstupnými portami a QR kódom na svojom povrchu.

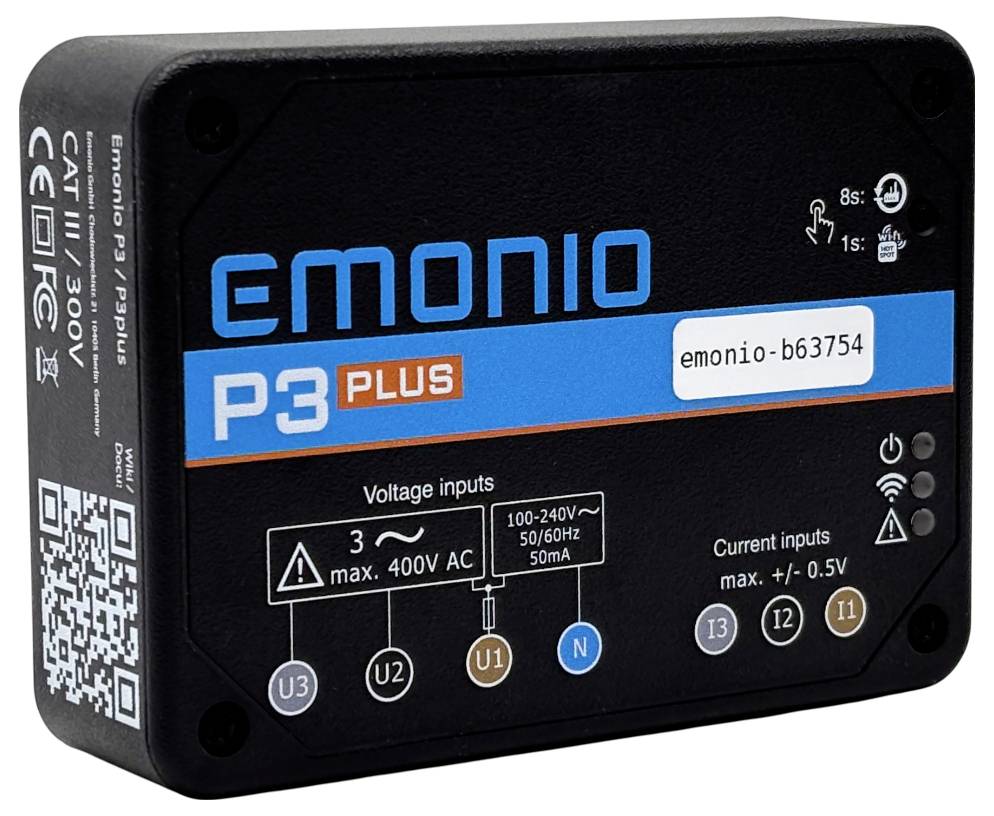

Zariadenie 'emonio P3 PLUS' pre napäťové vstupy až do 400V a prúdové vstupy až do ±0,5V, zobrazujúce štítok 'emonio-b63754'.

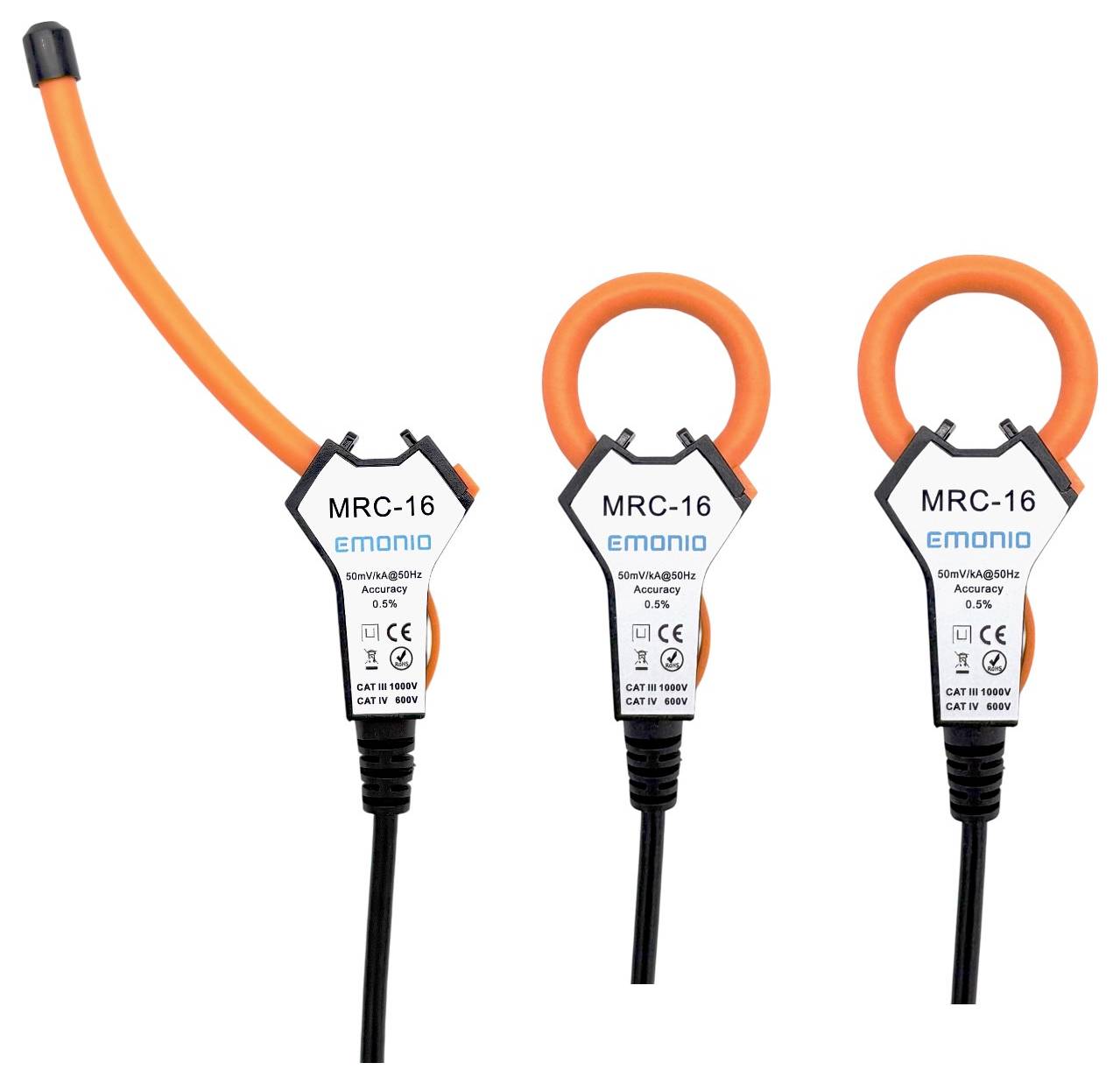

Tri flexibilné prúdové transformátory MRC-16 s oranžovými slučkami, označené ako 'EMONIO', používané na meranie elektrických prúdov.

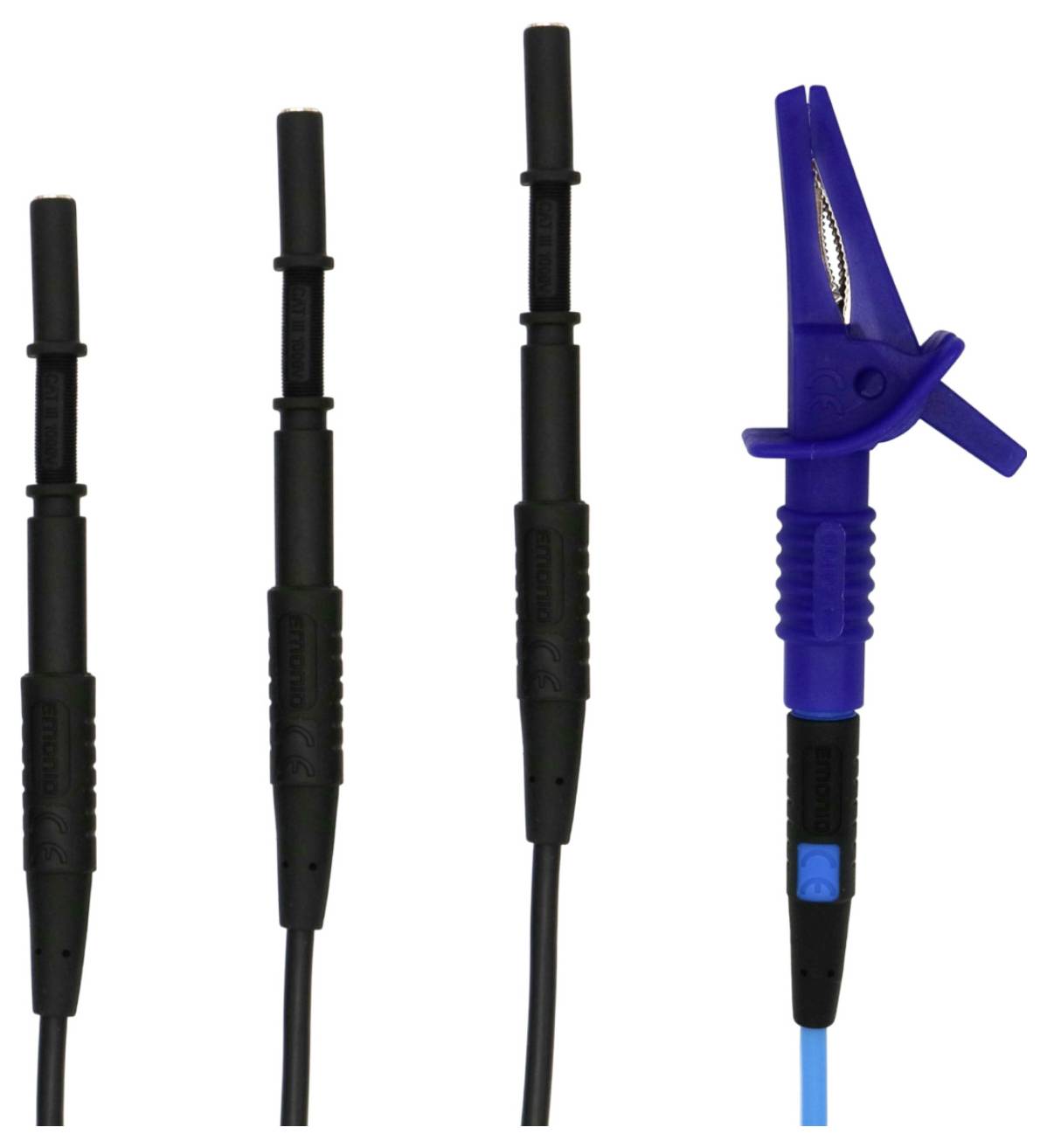

Čierne testovacie sondy a modrá svorková sonda usporiadané vertikálne.

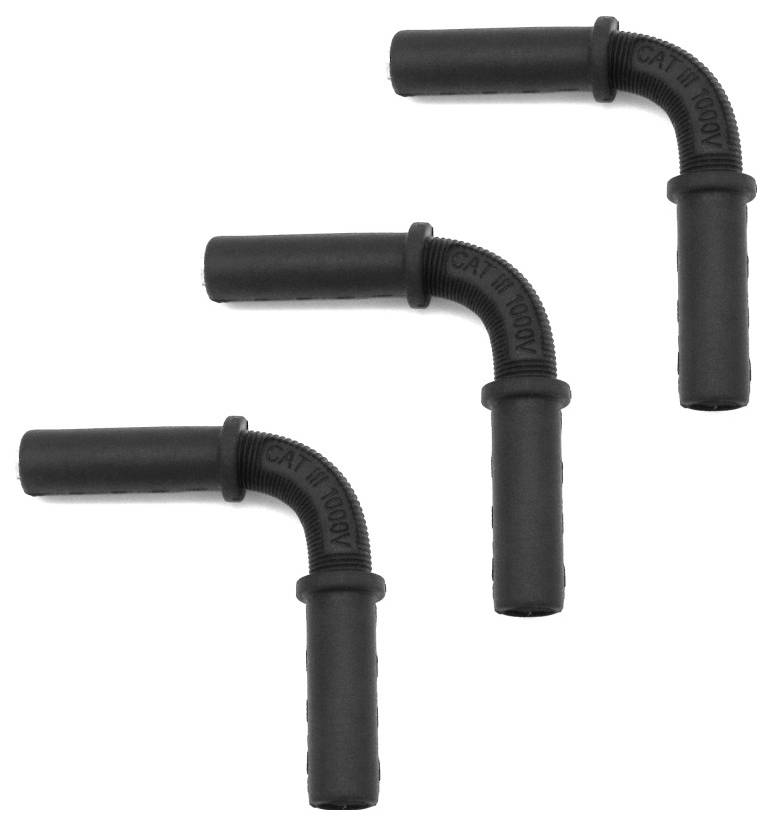

Tri L-tvarové, čierne gumené potrubia s rebrovanými sekciami sú usporiadané diagonálne. Každé potrubie je označené nápisom 'CAT NG 11009V'.

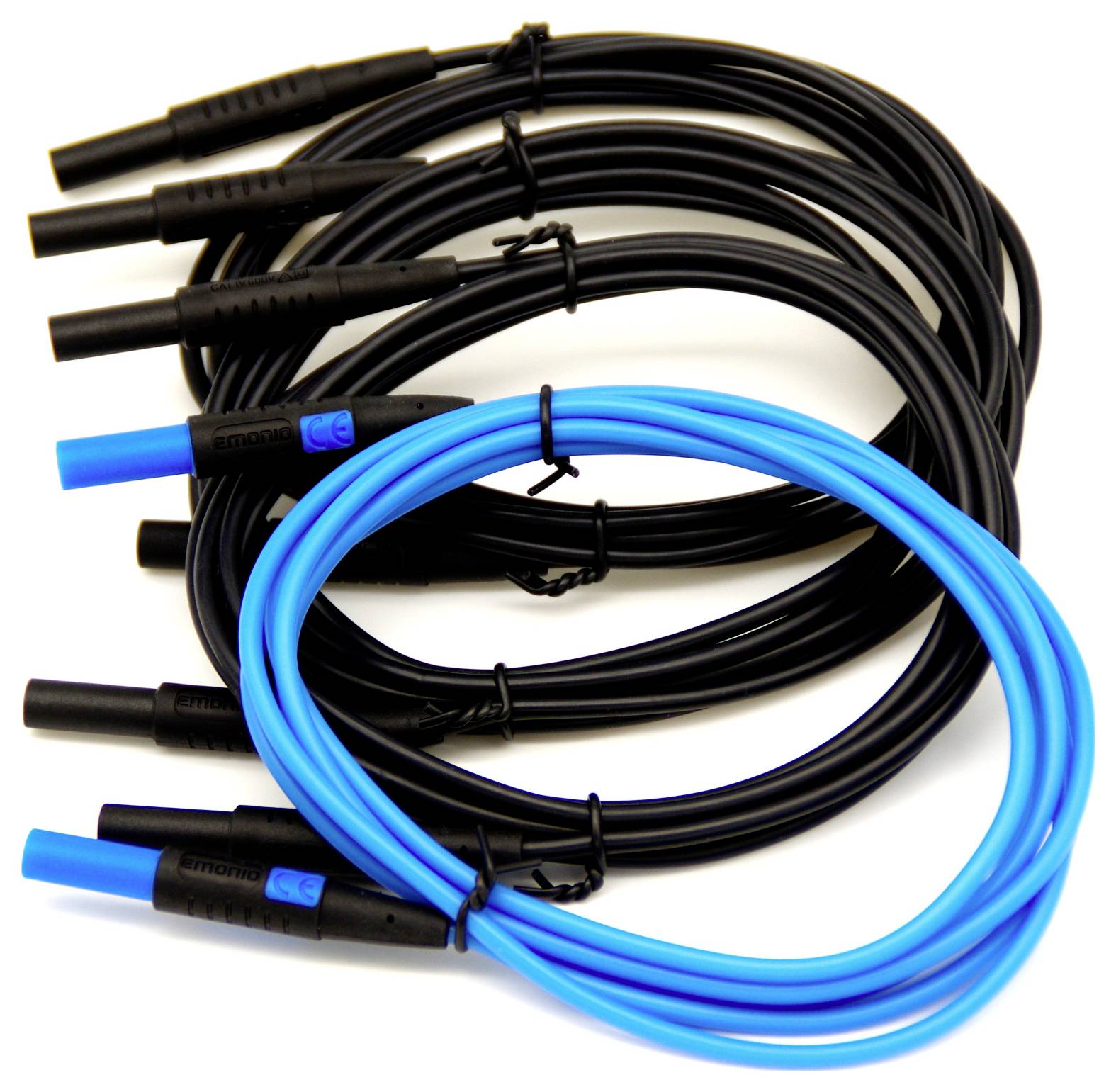

Päť stočených čiernych káblov a jeden modrý kábel s konektormi, používaných pre elektronické zariadenia.

Valcová sklenená poistka s kovovými koncovkami na oboch stranách, používaná v elektrických obvodoch na ochranu pred nadprúdom.

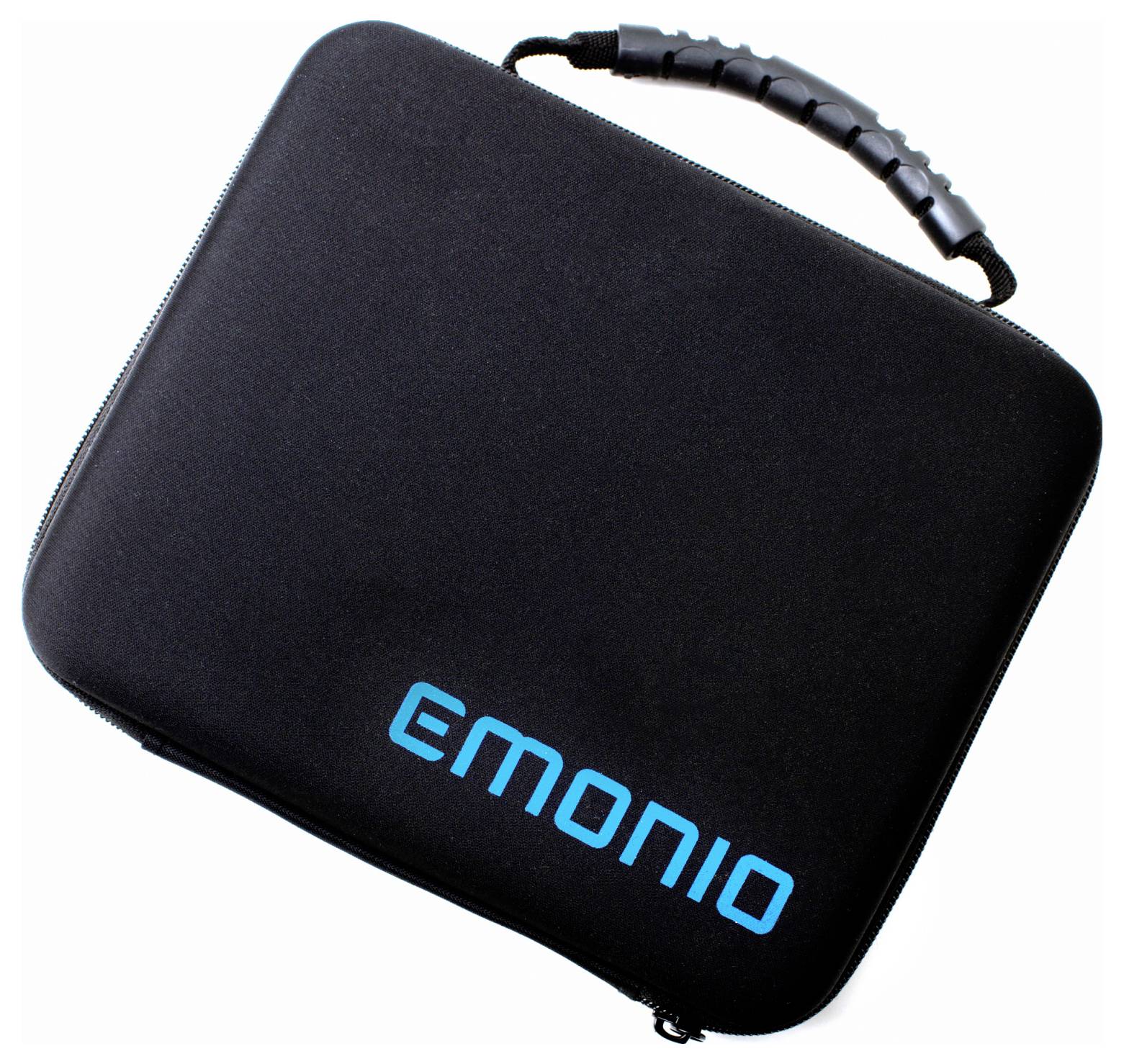

Čierna transportná taška s držadlom, na ktorej je vpredu modrou farbou napísané slovo 'EMONIO'.

1/9

Datasheety: (PDF)

Doručenie: Pi 2. 10.

Počet

Celkom (1 145,53 € / kus)

1 145,53 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Merač energie s Wi-Fi pripojením, záznamníkom údajov, aplikáciou a kompletným príslušenstvom

Harmonická analýza, celkové harmonické skreslenie, záznam priebehu, online meranie
Wi-Fi
Podpora aplikácií
lokálny záznam nameraných údajov, voliteľné cloudové pripojenie, Modbus/TCP, MQTT

Technické parametre

Napájanie: Cez meracie vodiče N a U1 a integrovaný zdroj napájania
Prevádzkové napätie: 100 – 240 V ±10 %, 50 Hz/60 Hz (medzi nulovým vodičom a U1)
Poistka: Hollyfuse 6FF-0250H1: 6x32mm, 250mA FF, 1000V, Ik=100kA
Vstupy: 3+1 napäťové vstupy, 3 prúdové vstupy
Vzorkovacia frekvencia: 32 000 vzoriek/s
Vstupné úrovne napätia: 230V: N< ==> U1, 400 V: U1< ==> U2< ==> U3
Vstupná úroveň prúdu: max. ±0,5 Vpp
Neistota merania: ± 1 % pre U, I, P, S, L a Q, všetky zariadenia sú kalibrované a sú
dodané s datovaným pôvodným certifikátom.
Kvalita napätia
Merania: IEC 61000-4-30 trieda S, harmonická analýza IEC 61000-4-7,
Celkové harmonické skreslenie, účinník, IEC 62053-21
a IEC 62053-22; EN50470-3; OIML R46; a ANSI C12.20
Podporuje normy jalového výkonu: IEC 62053-23, IEC 62053-24
Vyrovnávacia pamäť telemetrických údajov: Plne automatická až 1 rok v prípade výpadku internetového pripojenia
Úložisko dát: 32 GB úložisko dát na integrovanej SDHC karte, postačujúce až pre dve
Roky so záznamom sekundu po sekunde
Spotreba prúdu (max., typická): 50mA / 15mA
Komunikácia: WiFi: 802.11 b/g/n/e/i (802.11n pri 2,4 GHz až do 150 Mbit/s alebo
BT: v4.2 BR/EDR a BT s nízkou energiou (BLE)
Zabezpečenie: IEEE 802.11 so všetkými štandardmi vrátane WFA, WPA/WPA2/WPA2-Enterprise a WAPI, TLS 1.2
Aktualizácia firmvéru: OTA (cez sieť) / manuálny prenos cez prehliadač
Režimy WiFi: Stanica/softAP/SoftAP+stanica/P2P
Šifrovanie: AES/RSA/ECC/SHA
Sieťové protokoly: MQTT, ModBus/TCP, DHCP, HTTP, NTP, SMTP, FTP, Telnet
Displej: 3 stavové LED diódy
Prevádzkové podmienky: -5 °C až 40 °C, max. 80 % relatívnej vlhkosti, max. nadmorská výška 2 000 m
Kategória merania: CAT III / 300V (podľa: EN61010-2-030)
Kategória prepätia: OVC III (podľa: EN61010-1)
Trieda IP: IP20
Montáž: Pomocou magnetického zadného panela alebo montážnej sady na DIN lištu
Hmotnosť: 237g
Rozmery v mm (Š x V x H): 116,0 x 84,5 x 35,40 mm

Kategória výrobku: sada merača spotreby el.energie

Typ: P3plus 25mm

Meracie funkcie: prúd

Rozsah menovitého napätia: 100 do 240 V/AC

Sieťové napätie (max.): 240 V/AC

Sieťové napätie (min.): 100 V/AC

Max. doba záznamu: 24

: IP20

Úradne schválený: nie

Rozmer.: (d x š x v) 35.4 x 116 x 84.5 mm

V: 84.5 mm

Dĺžka: 35.4 mm

Šírka: 116 mm

Kategória merania: CAT III 300 V

Na stiahnutie

Datasheet

Datasheet 3462232 Emonio P3plus 25mm sada merača spotreby el.energie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3462232 Emonio P3plus 25mm sada merača spotreby el.energie

Popis

Inteligentný spôsob merania spotreby elektriny

Tento text bol preložený strojovo.

Rozsah dodávky

Merač energie Emonio P3plus s harmonickou analýzou a 32 GB pamäťou,
3x Rogowského cievka MRC25 s vnútorným priemerom 30 mm, 50 mV/kA, presnosť 0,5 %
4x merací kábel 200 cm (1x modrý, 3x čierny)
3x Magnetický merací hrot, flexibilný, 6,2 mm
1x krokosvorka, modrá
1x náhradná poistka 6x32mm, 1000V, 250mA, FF
Prenosná taška 21x17x7cm
