Name: Enda polovodičové relé EPAA1-225Z 25 A Spínacie napätie (max.): 320 V/AC spínanie pri nulovom napätí 1 ks
Brand: Enda
SKU: 3527732
Availability: InStock

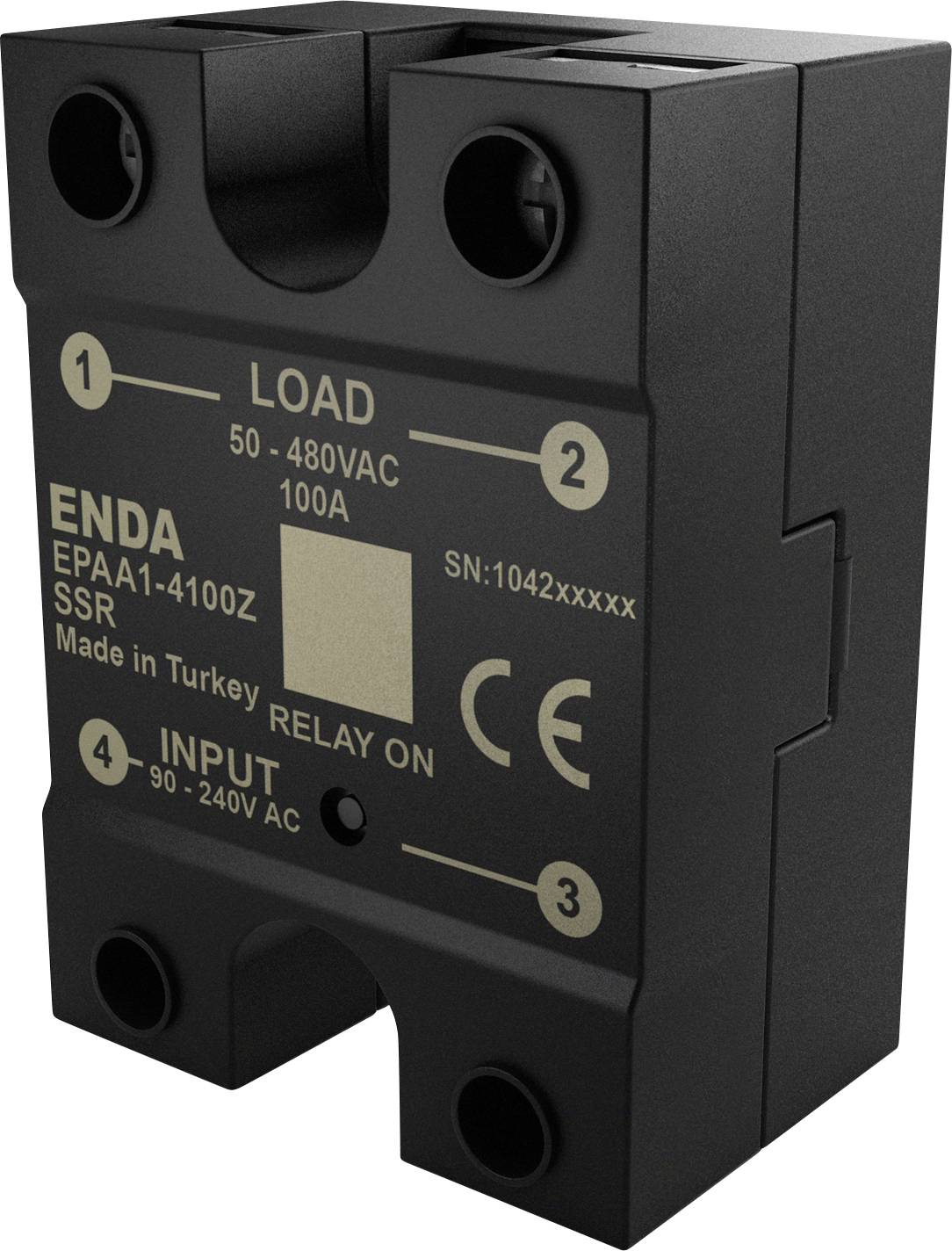

Polovodičové relé označené 'ENDA EPAA1-4100Z', určené pre 50-480VAC, 100A, vstupy 90-240VAC. Čierne púzdro, vyrobené v Turecku.

Druh obalu

Piece

Kategória výrobku

polovodičové relé

Riadiace napätie (min.)

75 V/AC

Riadiace napätie (max.)

240 V/AC

Spínacie napätie (max.)

320 V/AC

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Okamžité doručenie: St 28. 10.

3 Ks

Počet

Celkom (26,99 € / kus)

26,99 €

s DPH

Už len 3 Ks skladom!

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Polovodičové relé ENDA EPAA1-225Z

LED indikátor stavu vstupného napätia
Nulový kríž alebo náhodný kríž pre vstupné striedavé napätie.
Môže byť použitý pre trojfázové záťaže.
Vstavaná varistorová ochrana.
Označenie CE podľa európskych noriem
Tento text bol preložený strojovo.

Technické parametre

Druh obalu: Piece

Kategória výrobku: polovodičové relé

Typ: EPAA1-225Z

Typ spínanie: spínanie pri nulovom napätí

Pripojenie: skrutková svorka

Riadiace napätie (min.): 75 V/AC

Riadiace napätie (max.): 240 V/AC

Rozsah riadiaceho napätia: 75 - 240 V/AC

Riadiace prúd (max.): 8 mA

Rázový prúd (max.): 240 A

Spínacie napätie (min.): 24 V/AC

Spínacie napätie (max.): 320 V/AC

Zaťažovací prúd: 25 A

Max. spínací výkon: 8000 VA

Výstupné napätie (min.): 24 V

Výstupné napätie (max.): 320 V

Výstupný prúd (max.): 25 A

Min. teplota: -20 °C

Max. teplota: 60 °C

: IP20

Šírka: 45 mm

V: 62 mm

Hĺbka: 31 mm

Dĺžka: 62 mm

Hmotnosť: 95 g

Priemyslové balenie: áno

Elektrická životnosť: Polovodičové relé (pevná fáza, bez mechanických kontaktov), preto veľmi vysoké.

Konštantný prúd (max.): 25 A

Obsah: 1 ks

Menovité riadiace napätie: 90 V/AC
240 V/AC

Prevádzková teplota: -40 až +100 °C

Na stiahnutie

Datasheet

Datasheet 3527732 Enda polovodičové relé EPAA1-225Z 25 A Spínacie napätie (max.): 320 V/AC spínanie pri nulovom napätí 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3527732 Enda polovodičové relé EPAA1-225Z 25 A Spínacie napätie (max.): 320 V/AC spínanie pri nulovom napätí 1 ks

Prevedenie

Napätie záťaže (rozsah): 24 – 320 V AC.
Vstupné napätie (rozsah): 90 – 240 V AC.
Vypínacie napätie (riadenie): 6 Vac.
Čas zapnutia: Max. 1 perióda.
Čas vypnutia: Max. 2 periódy.
LED indikátor: LED dióda sa rozsvieti, keď je vstupné napätie 75 V AC/DC.
Frekvencia: 50 – 60 Hz.
Vstavaná ochrana: varistorová ochrana.
Izolačné napätie: 2500 Vrms medzi I/O svorkami po dobu 1 min.
Uťahovací moment: Max. 2,2 Nm pre pripojenie záťaže, max. 1,2 Nm pre signálne vedenia.
Produktová norma: EN 60947−4−3.
Použiteľnosť: Možno použiť pre jednofázové aj trojfázové záťaže.

Popis

Prevedenie

Napätie záťaže (rozsah): 24 – 320 V AC.
Vstupné napätie (rozsah): 90 – 240 V AC.
Vypínacie napätie (riadenie): 6 Vac.
Čas zapnutia: Max. 1 perióda.
Čas vypnutia: Max. 2 periódy.
LED indikátor: LED dióda sa rozsvieti, keď je vstupné napätie 75 V AC/DC.
Frekvencia: 50 – 60 Hz.
Vstavaná ochrana: varistorová ochrana.
Izolačné napätie: 2500 Vrms medzi I/O svorkami po dobu 1 min.
Uťahovací moment: Max. 2,2 Nm pre pripojenie záťaže, max. 1,2 Nm pre signálne vedenia.
Produktová norma: EN 60947−4−3.
Použiteľnosť: Možno použiť pre jednofázové aj trojfázové záťaže.
