ERNI 154717 SMC meracie lišta Počet kontaktov 12 Počet riadkov 2 1 ks

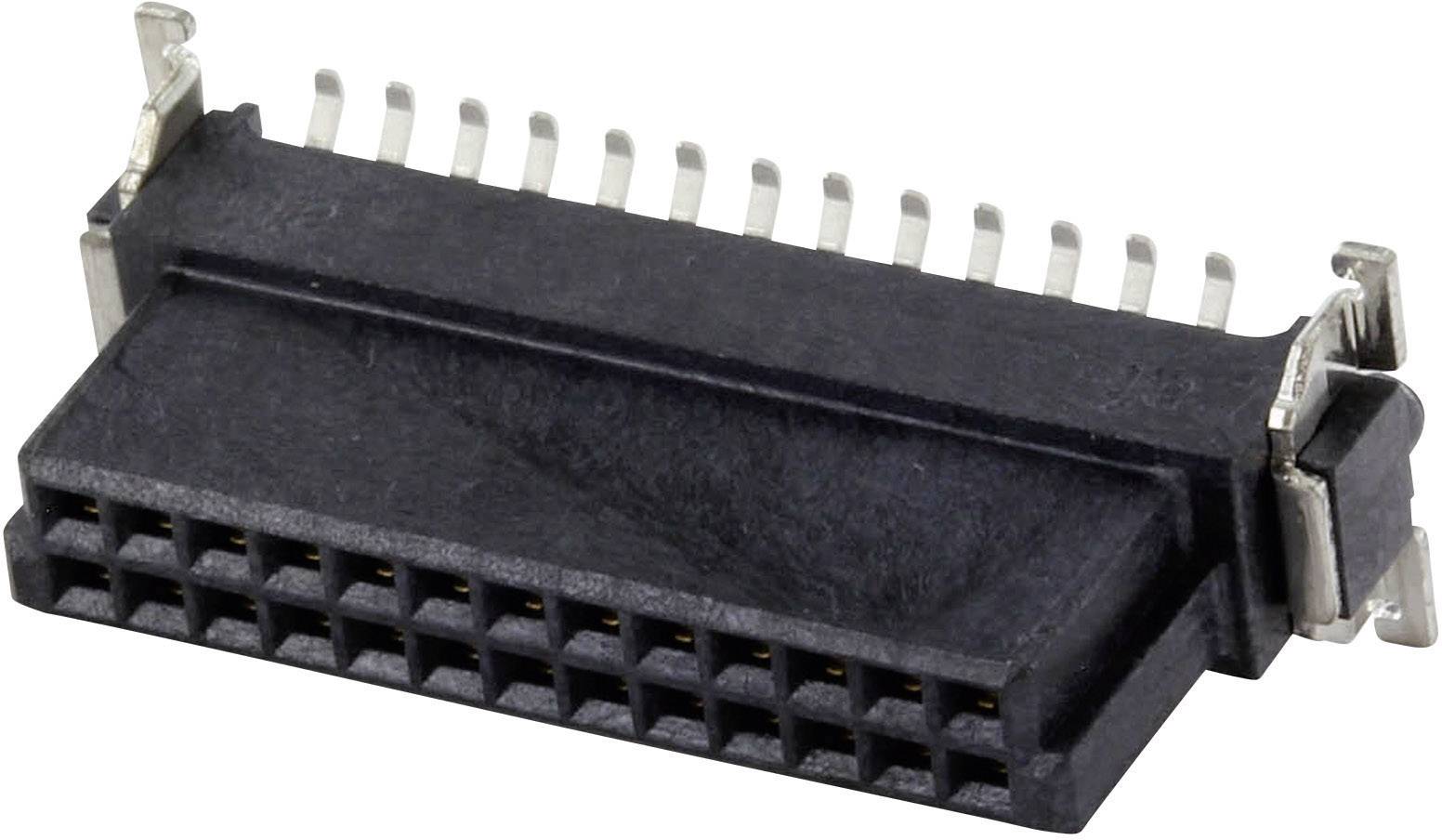

Detailný záber čierneho konektora s viacerými kovovými pinmi, vhodného pre elektronické zariadenia a obvody.

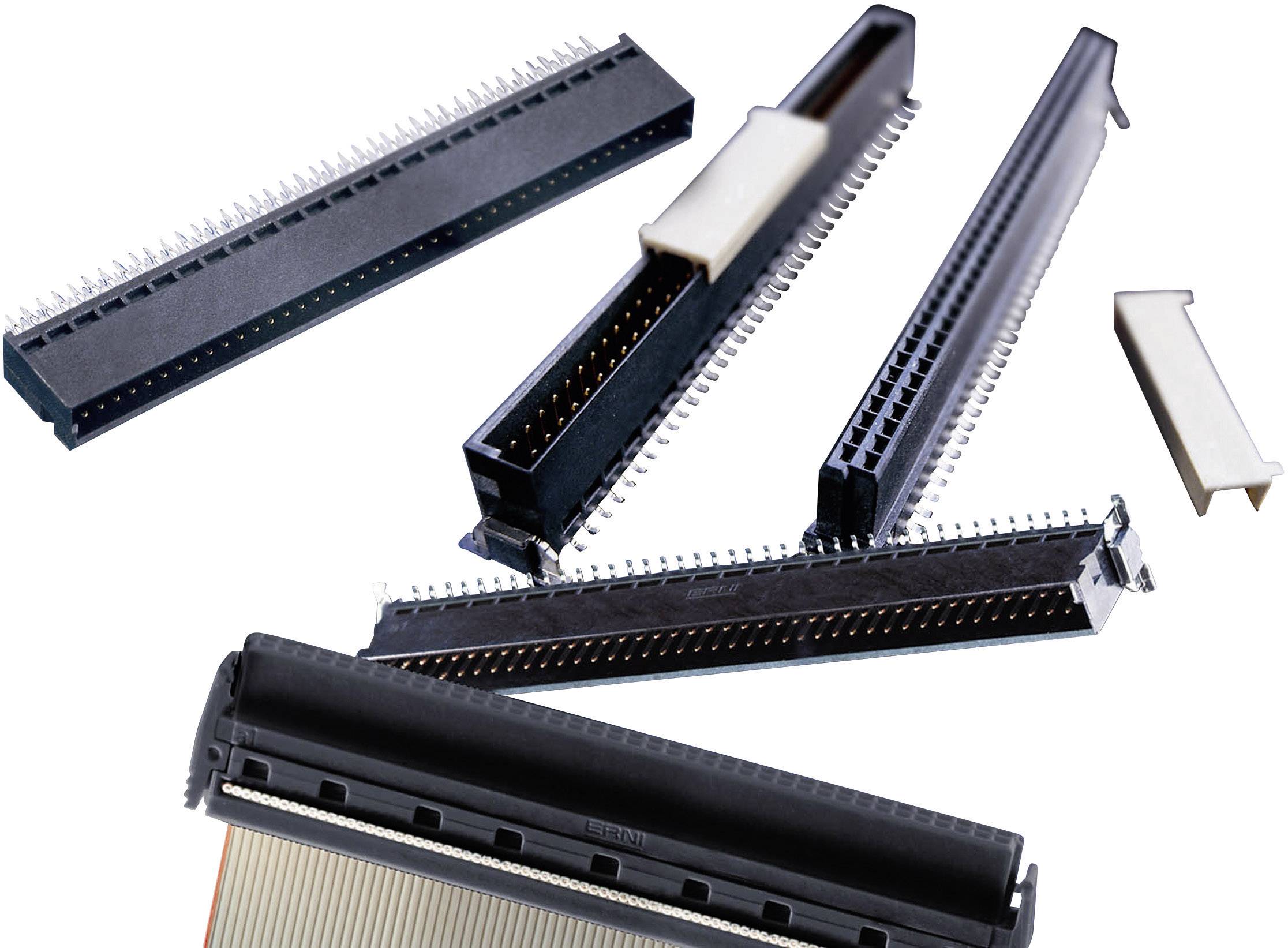

Niekoľko elektronických konektorov rôznych veľkostí a tvarov rozložených na bielom pozadí.

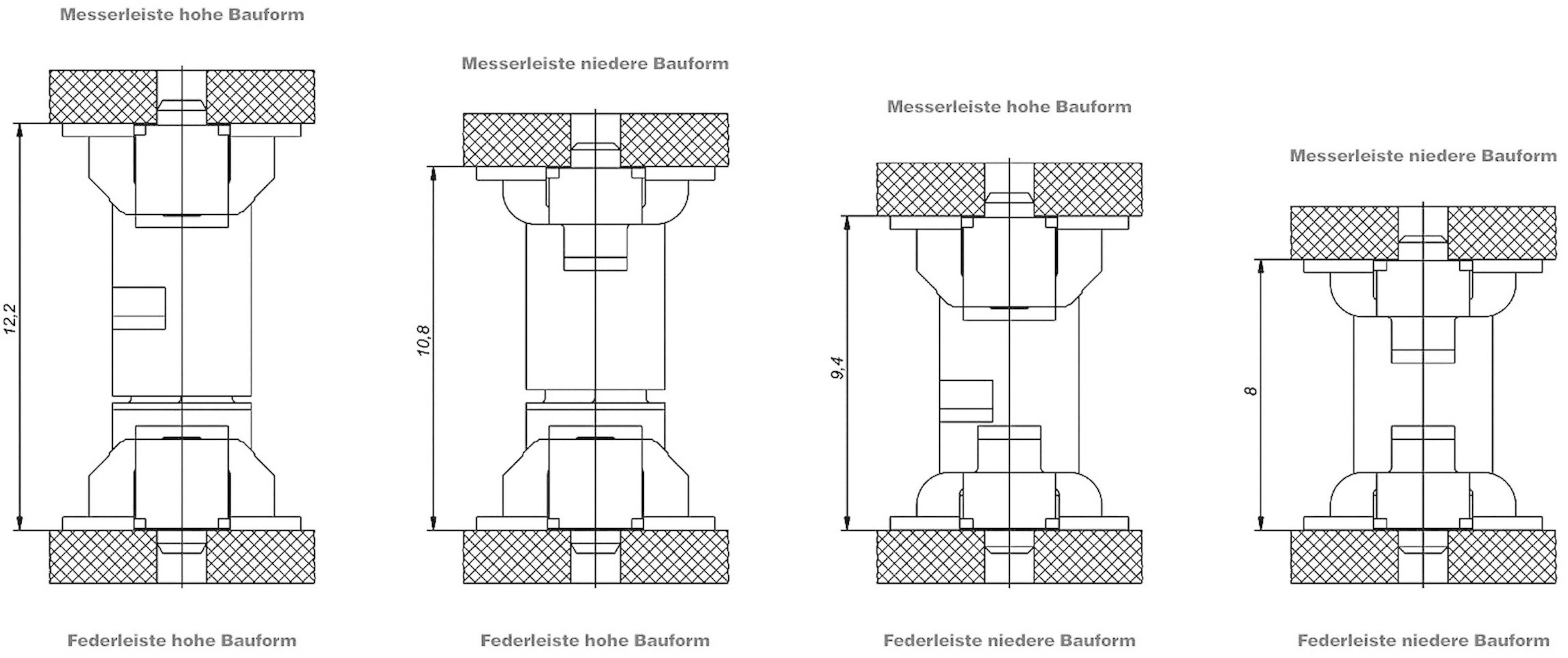

Technický výkres so štyrmi typmi ventilov: nožová a pružinová strana vo vysokej a nízkej konštrukčnej výške, s rozmermi a popiskami.

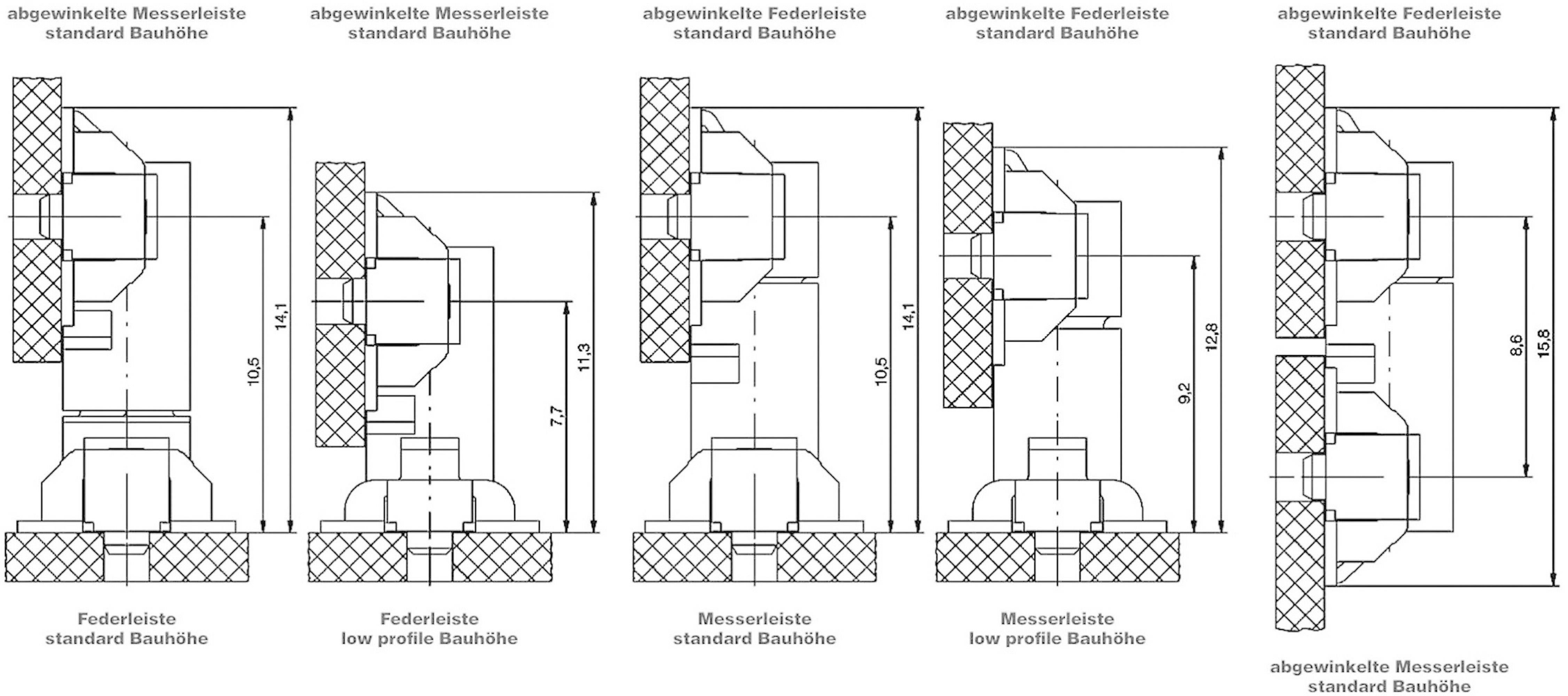

Technický výkres piatich rôznych typov spínačov s rozmermi v milimetroch, každý so štandardnou a nízkou konštrukčnou výškou.

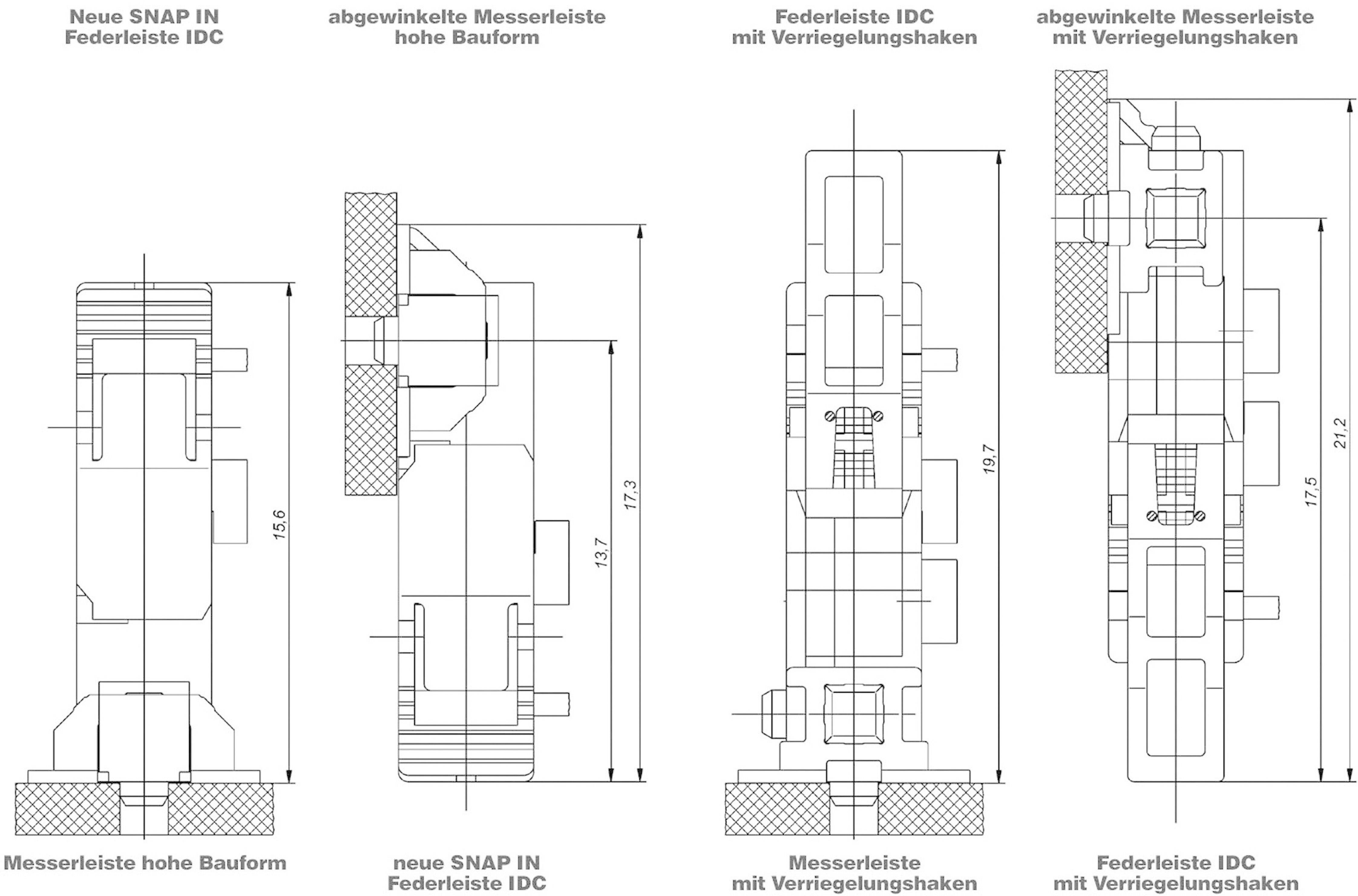

Technický výkres štyroch rôznych dizajnov perových líšt s rozmermi a popiskami.

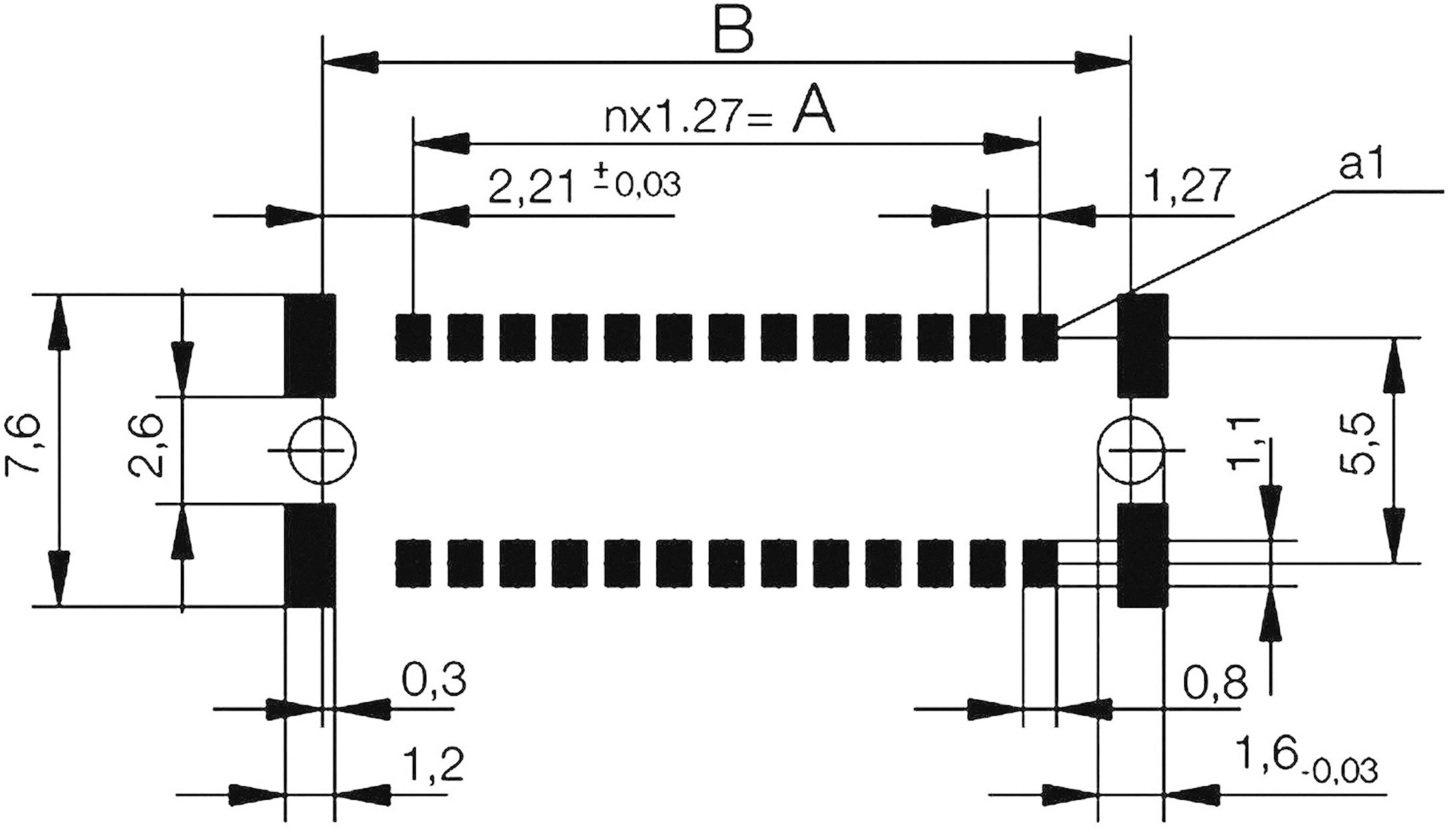

Diagram s rozmermi technickej súčiastky. Obsahuje horizontálne a vertikálne rozmerové údaje v milimetroch vrátane tolerancií.

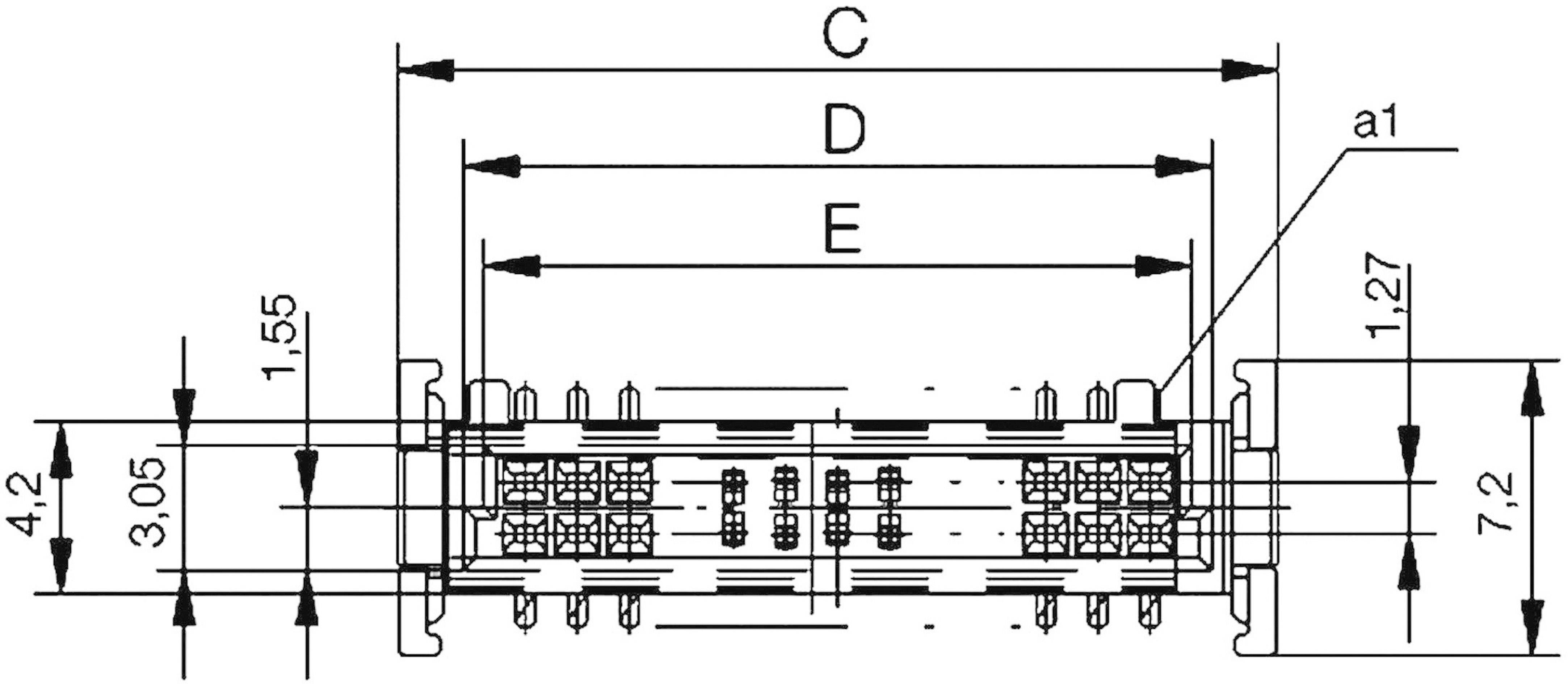

Technický výkres konektora. Rozmery: šírka 7,2 mm, rôzne vnútorné vzdialenosti (1,55 až 4,2 mm) a dĺžky segmentov (vyznačené C, D, E).
1/7
Ilustračný obrázok
Kategória výrobku
SMC meracie lišta
Počet kontaktov
12
Prevedenie
viacpólová zásuvka rovná
Raster (rozteč)
1.27 mm
Obsah
1 ks
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Okamžité doručenie: St 28. 10.
99 Ks
Počet
Celkom (3,29 € / kus)
3,29 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

Zásuvka SMC

  • Počet riadkov 2
  • Obsah 1 ks

Technické parametre

Kategória výrobku

SMC meracie lišta

Počet kontaktov

12

Prevedenie

viacpólová zásuvka rovná

Smer zástrčky

kolmo k DPS

Počet riadkov

2

Raster (rozteč)

1.27 mm

Menovitý prúd

1.7 A

Menovitý prúd - filter

1.7 A

Vyhotovenie podľa DIN

B

Počet kontaktov v rade

6

Pripojenie

SMT

Farba

čierna

Materiál puzdra

LCP

Číslo výrobcu

154717

Obsah

1 ks

Materiál kontaktu

zliatina medi

Šírka

12.7 mm

V

9.35 mm

Dĺžka

7.2 mm

Max. teplota

+125 °C

Min. teplota

-55 °C

Typ

154717

Rozmer.

(d x š x v) 7.2 x 12.7 x 9.35 mm

Priechodné odpor

max. 25 mΩ

Pólov

12

Kontaktná plocha

pozlátená

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 1169152 ERNI 154717 SMC meracie lišta Počet kontaktov 12 Počet riadkov 2 1 ks
