ERNI 154763 SMC meracie lišta Počet kontaktov 12 Počet riadkov 2 1 ks

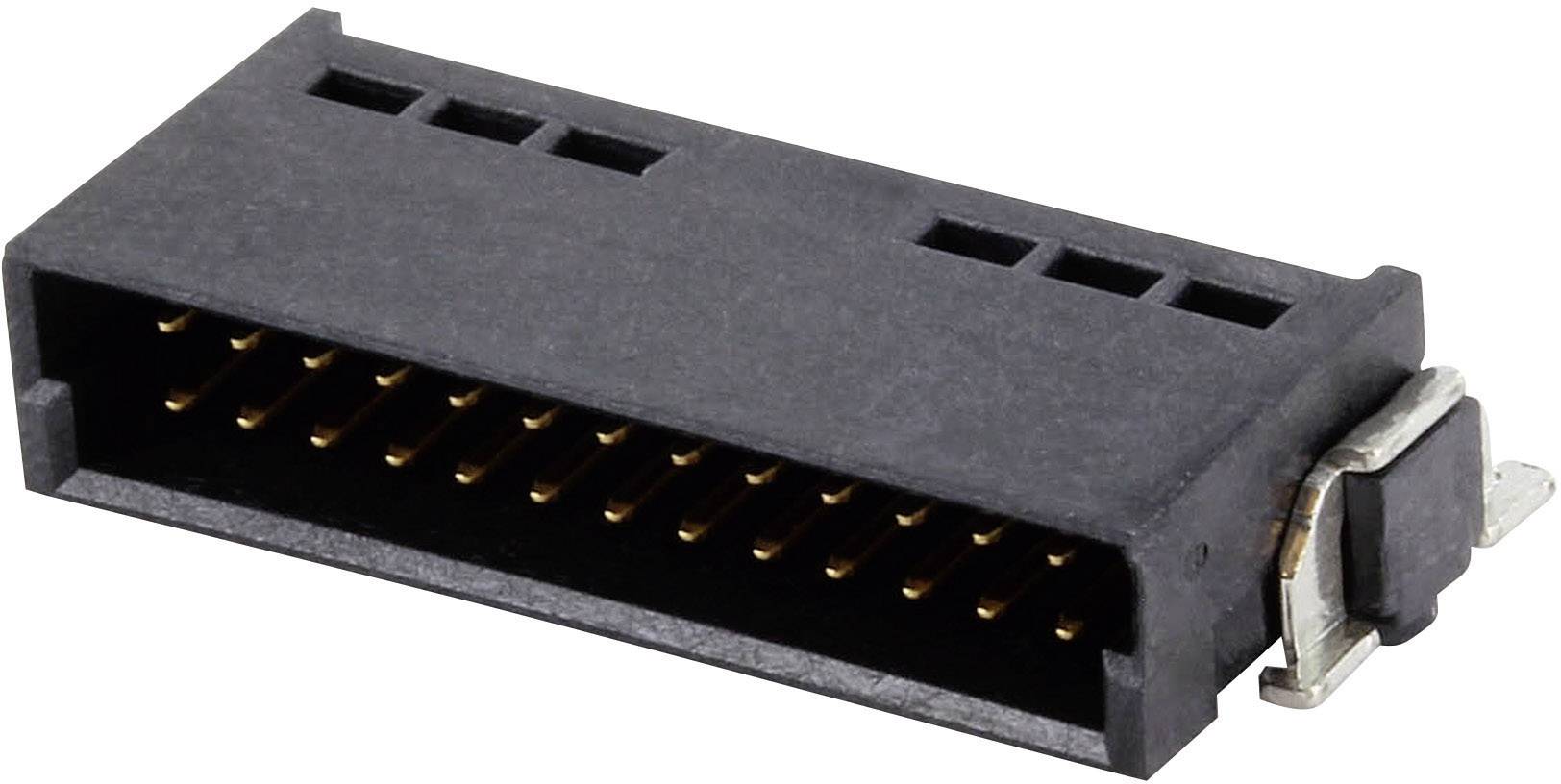

Čierny elektrický konektor s viacerými zlatými kolíkmi, ktorý sa používa na elektronické prepojenia.

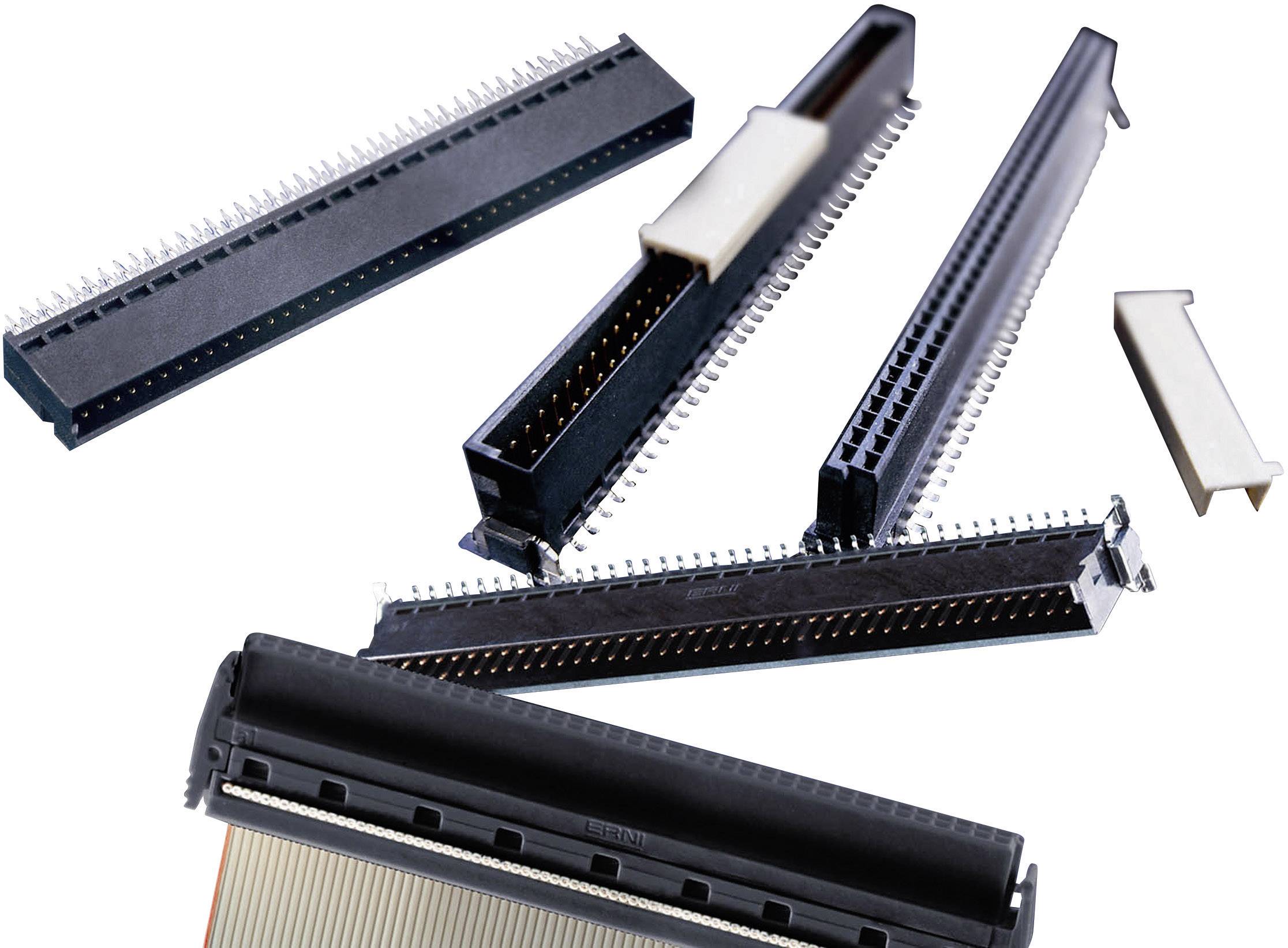

Niekoľko elektronických konektorov, ktoré uľahčujú drôtové prepojenia v zariadeniach. Rôzne tvary a veľkosti, čierne a biele.

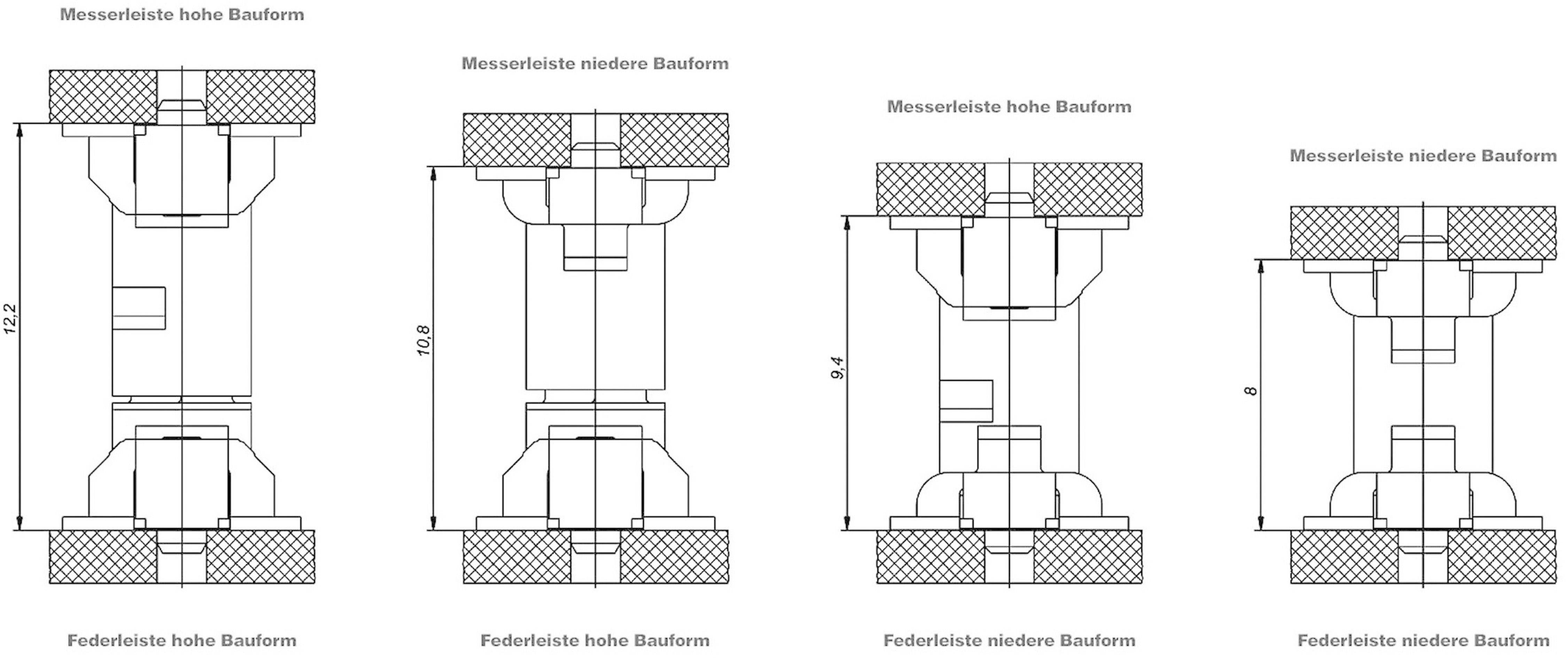

Technický výkres štyroch rôznych spojovacích prvkov s rozmermi v milimetroch, každý vo vysokej a nízkej konštrukčnej forme.

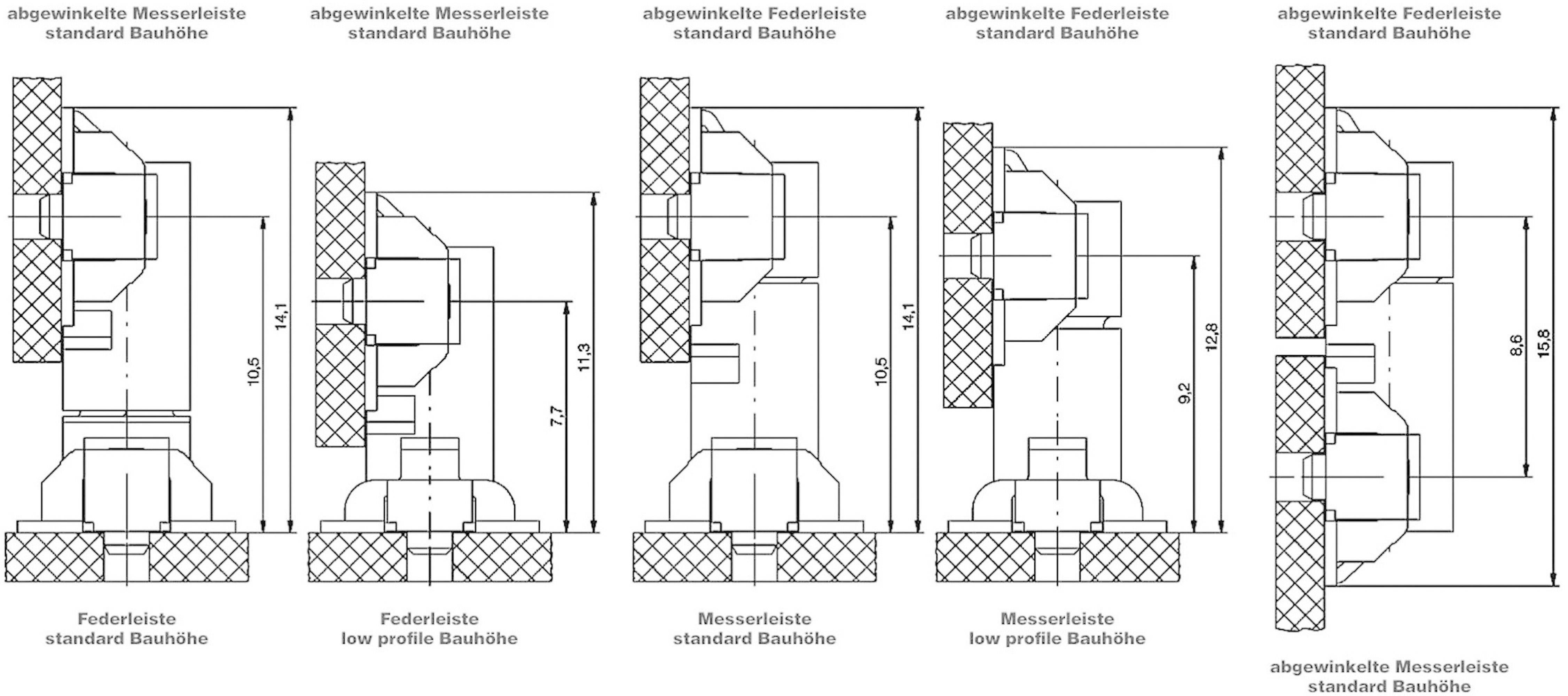

Technický výkres s piatimi rôznymi profilmi súčiastok, ktoré zobrazujú rozmery a špecifické kľúčové údaje pre výšky konštrukcie a pružinové strany.

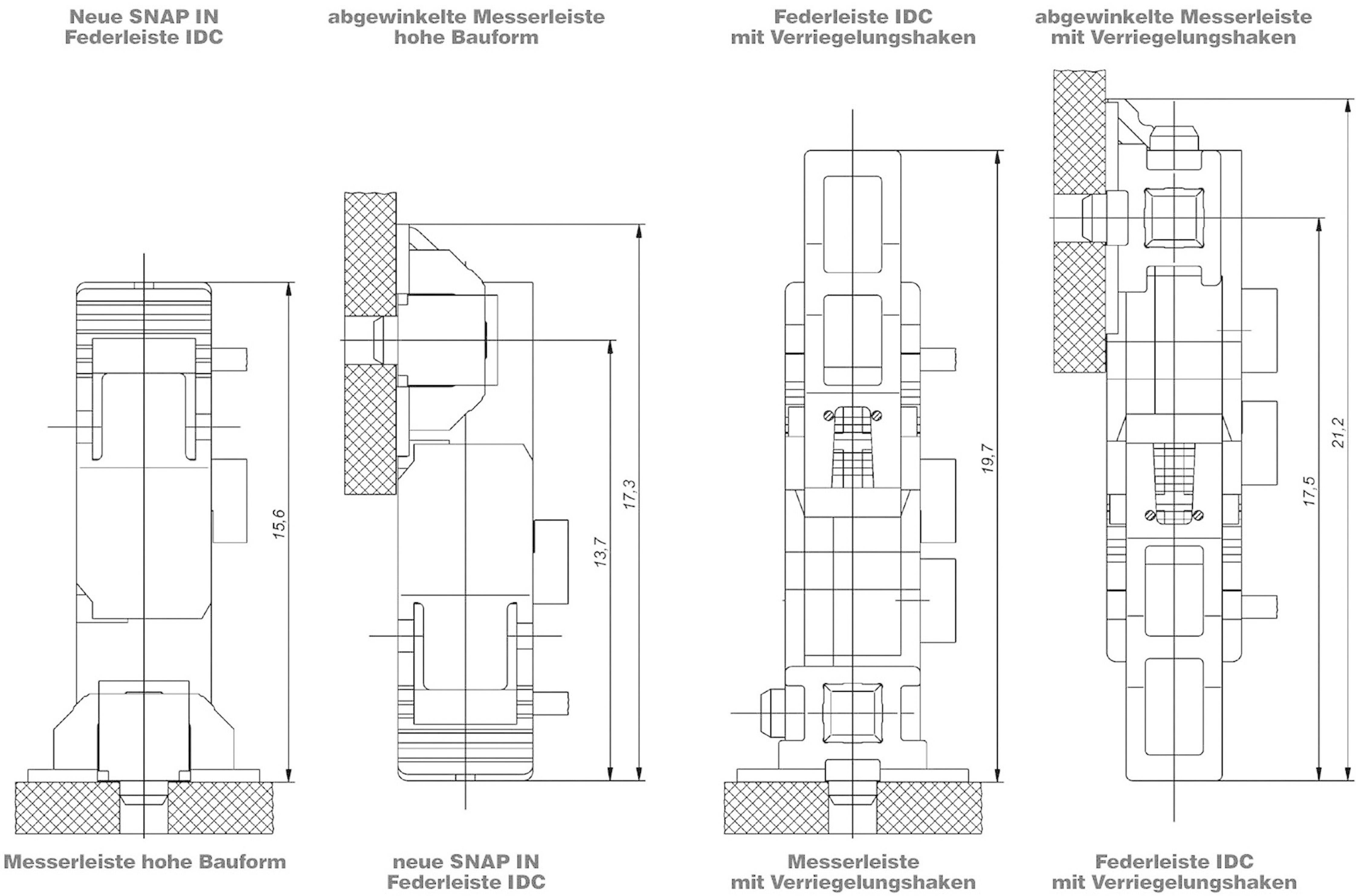

Technický výkres s viacerými pohľadmi na konektory, vrátane novej SNAP-IN svorkovnice IDC a kontaktnej lišty so zaisťovacím háčikom.

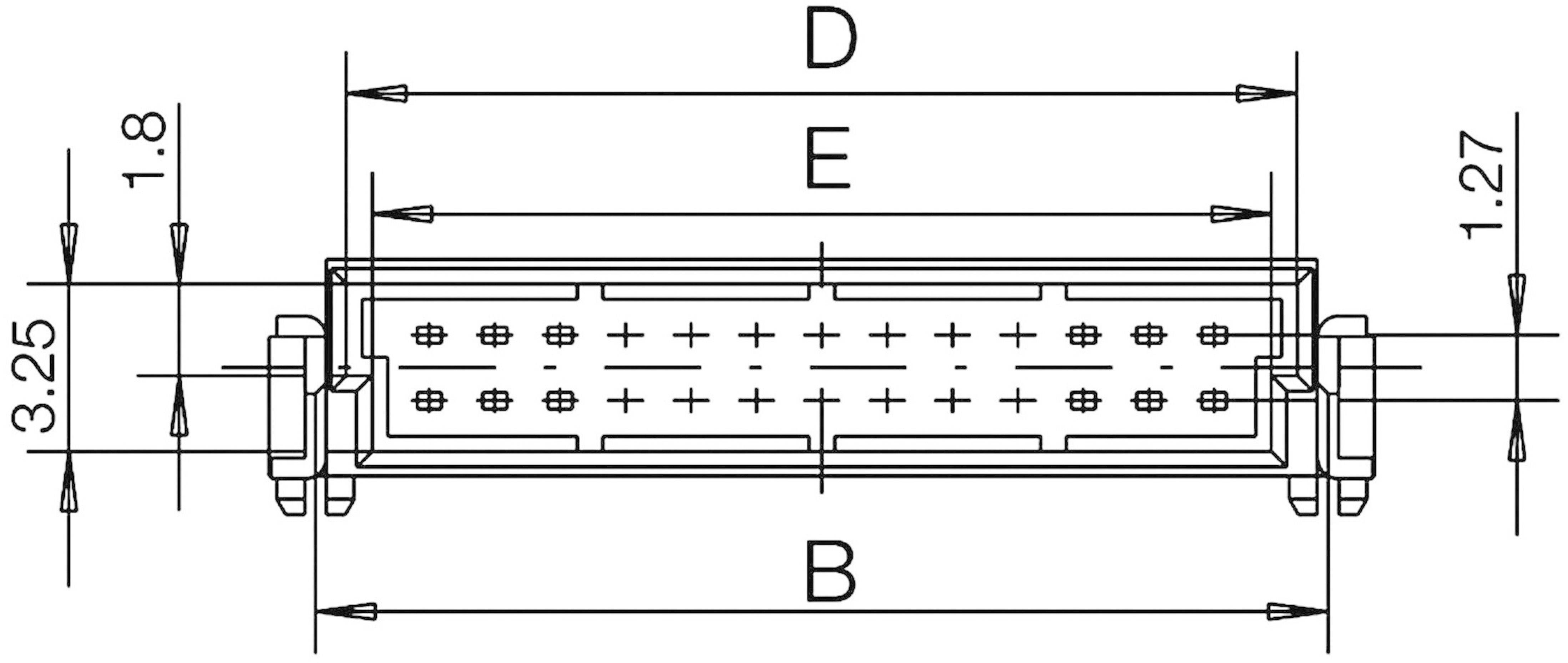

Schéma zapojenia zástrčky s rozmermi: šírka (Š), dĺžka (D), vzdialenosť (V), vzdialenosť otvorov 1,8 mm horizontálne, 1,27 mm vertikálne.

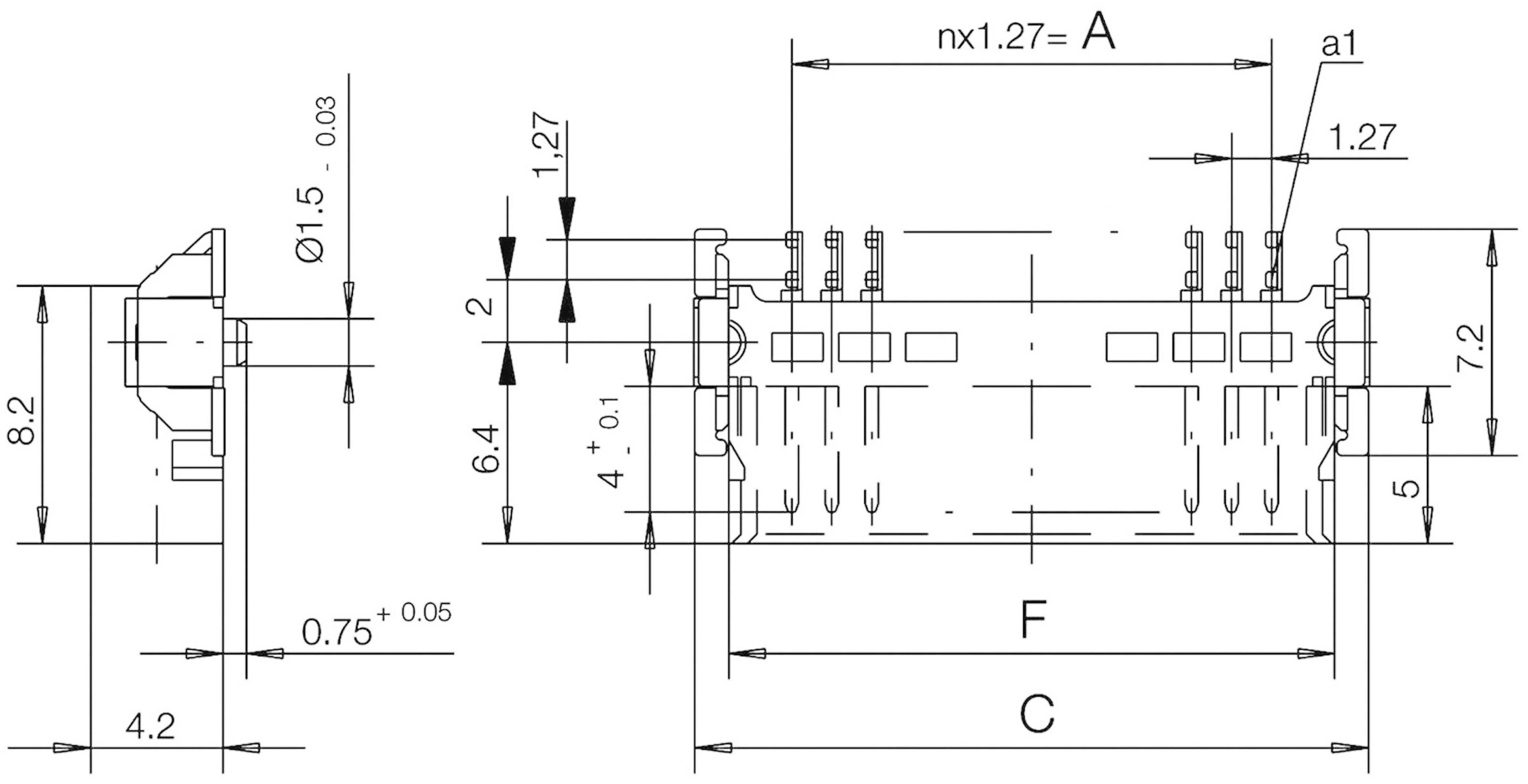

Technický výkres elektronickej súčiastky s rozmermi v milimetroch. Dôležité rozmery: šírka 7,2 mm, výška 8,2 mm.

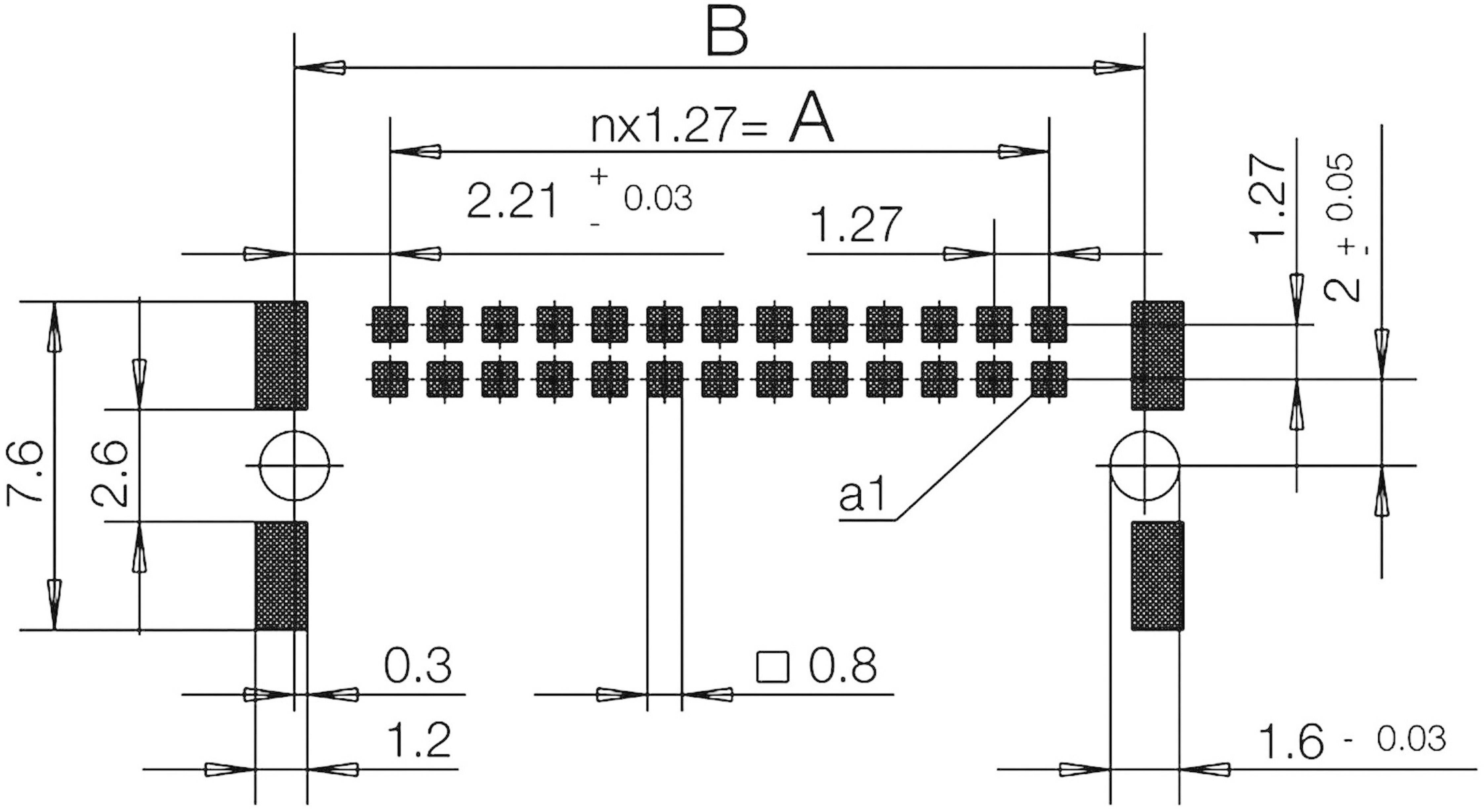

'Technický výkres konektora. Rozmery a tolerancie sú uvedené. Rozstup pinov je 1,27 mm.'
1/8
Ilustračný obrázok
Kategória výrobku
SMC meracie lišta
Počet kontaktov
12
Prevedenie
uhlová meracia lišta
Raster (rozteč)
1.27 mm
Obsah
1 ks
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Čoskoro k dispozícii
Počet
Celkom (4,99 € / kus)
4,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

Konektor SMC male

  • Počet riadkov 2
  • Obsah 1 ks

Technické parametre

Kategória výrobku

SMC meracie lišta

Počet kontaktov

12

Prevedenie

uhlová meracia lišta

Smer zástrčky

vodorovne k DPS

Počet riadkov

2

Raster (rozteč)

1.27 mm

Menovitý prúd

1.6 A

Menovitý prúd - filter

1.6 A

Vyhotovenie podľa DIN

B

Počet kontaktov v rade

6

Pripojenie

SMT

Farba

čierna

Materiál puzdra

LCP

Číslo výrobcu

154763

Obsah

1 ks

Materiál kontaktu

zliatina medi

Šírka

12.7 mm

V

10 mm

Dĺžka

5 mm

Max. teplota

+125 °C

Min. teplota

-55 °C

Typ

154763

Rozmer.

(d x š x v) 5 x 12.7 x 10 mm

Priechodné odpor

max. 25 mΩ

Pólov

12

Dĺžka hrotu

1.9 mm

Kontaktná plocha

pozlátená

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 1169147 ERNI 154763 SMC meracie lišta Počet kontaktov 12 Počet riadkov 2 1 ks

Informácie

Informácie 1169147 ERNI 154763 SMC meracie lišta Počet kontaktov 12 Počet riadkov 2 1 ks

Popis

Konektor PCB 2 rady, na pripojenie plochého kábla s rozstupom 0,635 mm, na priame spájkovanie do DPS.

Tento text bol preložený strojovo.
