Name: Escha 8I/OM12-5P3T 8045647 pasívny box senzor/ aktor rozdeľovač M12 s kovovým závitom 1 ks
Brand: Escha
SKU: 3553416
Availability: BackOrder

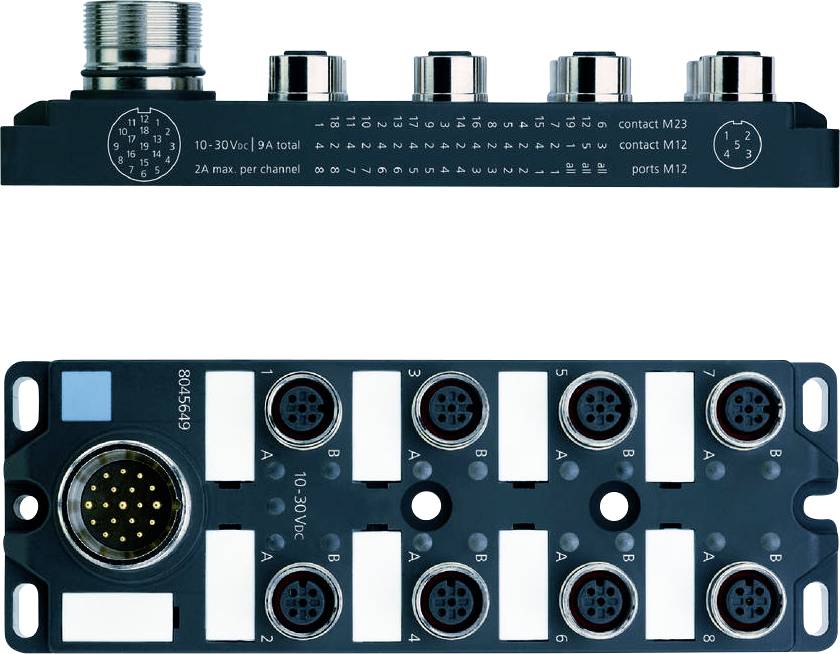

Viaclánkový priemyselný konektor s kruhovým kontaktom M23 na boku a niekoľkými portami M12 na vrchu, označený napäťovými hodnotami.

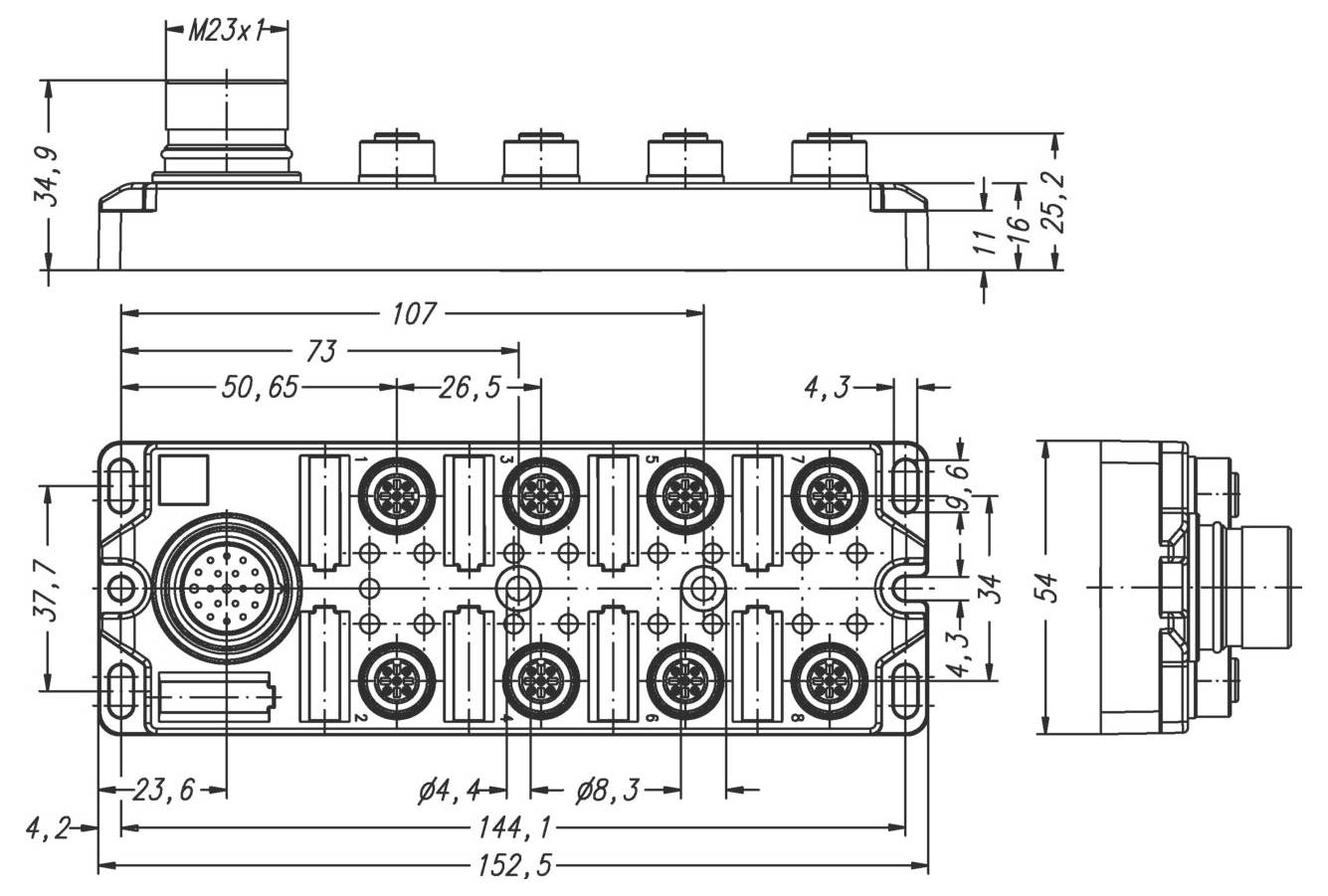

Technický diagram viacportového konektorového bloku s podrobnými meraniami v milimetroch, znázorňujúci pohľad zhora a z boku.

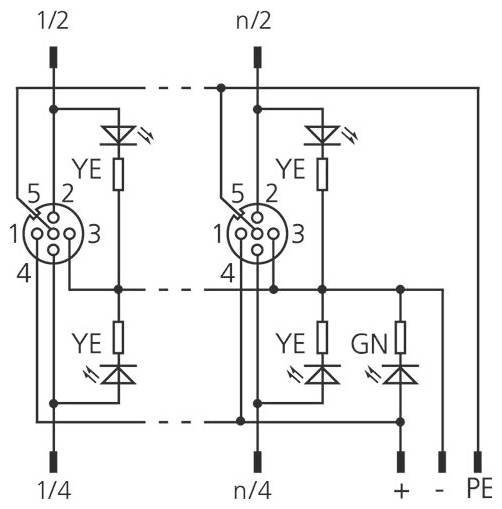

Tento schematický diagram znázorňuje elektrický obvod s dvoma valcovými konektormi označenými 1/2 a n/2, ktorý obsahuje diódy a rezistory.

1/3

Kategória výrobku

pasívny box senzor/ aktor

Počet signálnych miest

Počet rozdeľovačov

Typ

8I/OM12-5P3T

Hlavné vedenie

nie

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (93,99 € / kus)

93,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Menovité napätie: 30V
Izolačný odpor: ≥10⁸ Ω
Materiál tesnenia (puzdro): FPM/FKM
Materiál kontaktov: Kov, CuZn, pozlátený
Materiál nosiča kontaktov: plast, PA, BK
Mechanická životnosť:> 100 párovacích cyklov
Normy: IEC 61076-2-101
Počet pólov: 4+PE
Stupeň krytia (namontovaný): IP65, IP67
Prúdová zaťažiteľnosť na pin (pri 40 °C): 2,0 A
Teplota okolia: -30°C...+90°C
Stupeň znečistenia: 3
Kódovanie: A
Kontaktný odpor: 5 mΩ
Typ pripojenia: Horné
Logika obvodu: Pnp
Počet I/O slotov: 8,0
Počet LED diód: 17,0
Indikátor prevádzkového napätia: LED GN
Rozdeľovač I/O: 8-pinový, M23, s konektorom
I/O slot: Pätica, M12
Materiál puzdra: Plast, PA, BK
Materiál závitovej vložky: Kov, CuZn
Indikátor stavu prepínania: ŽIARNY LED
Prúdová zaťažiteľnosť (celkový prúd): 12,0 A
Typ konektora: M23, 19-pinový
Materiál tesnenia, konektor: plast, FPM/FKM
Materiál prírubového puzdra, konektora: kov, CuZn, poniklovaný
Materiál kontaktov, konektor: Kov, CuZn, pozlátený
Materiál nosiča kontaktov, konektora: plast, PA, čierny
Mechanická životnosť konektora:> 100 párovacích cyklov
Počet pólov, zástrčka konektora: 19
Stupeň ochrany, zástrčka konektora: IP65, IP67

Kategória výrobku: pasívny box senzor/ aktor

Počet signálnych miest: 8

Typ: 8I/OM12-5P3T

Hlavné vedenie: nie

Počet rozdeľovačov: 8

Stavový indikátor: s LED

Druh signálu: PNP

Pripojenie: zásuvka M12

: IP65
IP67

Prúdová zaťažiteľnosť na každý slot: 2 A

Celkový prúd (jednoduché napájanie): 12 A

Max. teplota: 90 °C

Min. teplota: -30 °C

Druh pripojenia (rozdeľovacia boxy): zásuvka M12

Materiál puzdra: plast

Počet kontaktov: 4

Číslo výrobcu: 8045647

Obsah: 1 ks

Pólov: 4

Prúdová zaťažiteľnosť (spolu): 12.0 A

Prúdová zaťažiteľnosť na vstupný / výstupný signál: 2.0 A

Na stiahnutie

Datasheet

Datasheet 3553416 Escha 8I/OM12-5P3T 8045647 pasívny box senzor/ aktor rozdeľovač M12 s kovovým závitom 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553416 Escha 8I/OM12-5P3T 8045647 pasívny box senzor/ aktor rozdeľovač M12 s kovovým závitom 1 ks

Popis

Štandardná pripojovacia technológia ESCHA predstavuje rozmanitosť, kvalitu a spoľahlivosť v triedach ochrany IP67, IP68 a IP69. Vďaka rôznym prevedeniam, kódovaniu a širokej škále kvalít káblov nájdete správne riešenie pre každú aplikáciu. Či už ide o kruhové konektory M8, M12 alebo M23, RJ45 alebo ventilové konektory – všetky produkty sú dostupné v mnohých dĺžkach káblov. Praktické rozdeľovače T a Y, konektory do panelu, adaptéry a I/O moduly umožňujú flexibilné konfigurácie zapojenia.
