Escha AL-FHM12SUA4.5-0,5/M16 zástrčka s prírubou, 8071794, piny: 5, 0.5 m, 1 ks

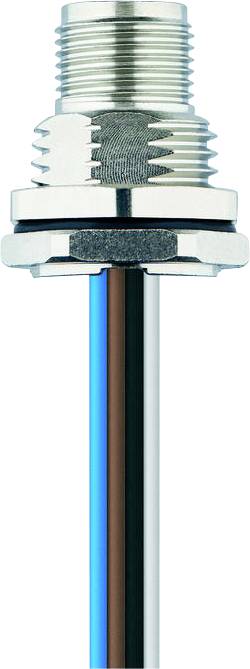

Detailný záber valcového kovového skrutkovacieho konektora pripevneného ku káblu s modrými, hnedými a čiernymi vodičmi, pravdepodobne pre elektronické zariadenie.

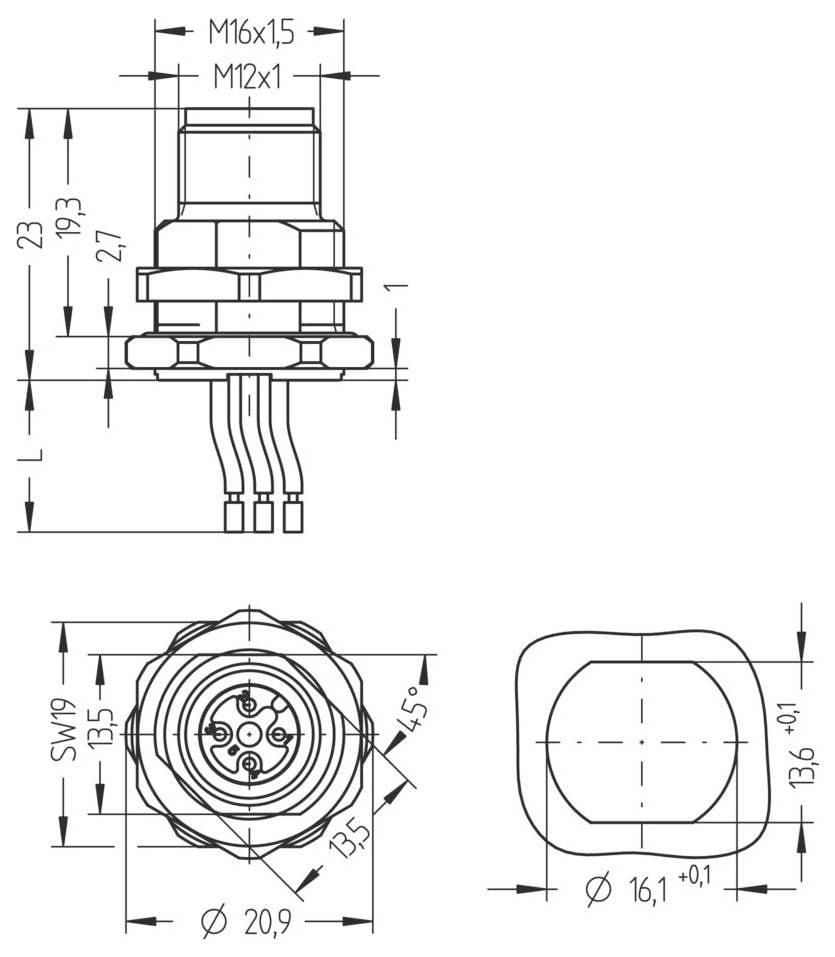

Technický výkres kruhového 5-pinového konektora. Obsahuje rozmery: pohľad zhora M16x1.5, M12x1; bočný pohľad zobrazuje usporiadanie skrutiek a pinov.

1/2

Kategória výrobku

zástrčka s prírubou

Prevedenie

prírubová zástrčka

Strana pripojenia A

zástrčka M12, rovná

Strana pripojenia B

kábel, otvorený koniec

Počet pólov

Datasheety: (PDF)

Čoskoro k dispozícii

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (13,81 € / kus)

13,81 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Menovité napätie: 60 V
Izolačný odpor: ≥10⁸ Ω
Materiál kontaktov: Kov, CuSn, pozlátený
Materiál nosiča kontaktov: plast, PA GF, BK
Mechanická životnosť:> 100 párovacích cyklov
Normy: IEC 61076-2-101
Priradenie pinov: 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
Počet pólov: 5
Stupeň krytia (namontovaný): IP65, IP67, IP68
Konektor: Zástrčka, priama, M12
Prúdová zaťažiteľnosť na pin (pri 40 °C): 4,0 A
Teplota okolia: -30°C...+90°C
Stupeň znečistenia: 3
Farby vodičov: BN, WH, BU, BK, GY
Prierez jadra: 5 x 0,34 mm²
Materiál izolácie drôtu: PVC
Kódovanie: A
Typ pripojenia: Pripojenie lankom
Montážny závit: M16x1,5
Náhrada za: 8027505
Dĺžka prameňa: 0,5 m
Materiál puzdra príruby: Kov, CuZn, poniklovaný
Materiál vonkajšieho tesnenia: NBR
Smer montáže: Montáž na zadnú stenu (vrátane montážnej matice)
Veľkosť kľúča na upevňovaciu maticu: SW19

Druh obalu: Piece

Typ: AL-FHM12SUA4.5-0,5/M16

Kategória výrobku: zástrčka s prírubou

Prevedenie: prírubová zástrčka

Strana pripojenia A: zástrčka M12, rovná

Strana pripojenia B: kábel, otvorený koniec

Počet pólov: 5

Dĺžka kábla: 0.5 m

Materiál plášťa: PVC

Menovité napätie: 60 V

Menovitý prúd: 4.0 A

Menovitý prúd - filter: 4 A

Prierez pripojovacieho vodiča (max.): 0.34 mm²

Prierez vodiča (káble senzor-aktor): 0.34 mm²

Pripojenie: Kábel

Typ závitu, šírka pripojenie: M12

Typ závitu, pripojenie kábla a montáž: M16

Kódovanie: typ A

Materiál kontaktu: CuSn pozlátené

Druh montáže spojovacej techniky senzora / aktuátora: montáž na zadnú stenu

Maximálny prierez: 0.34 mm²

Min. teplota: -30 °C

Max. teplota: 90 °C

Typ upevnenia: skrutkovacie

Číslo výrobcu: 8071794

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 3553481 Escha AL-FHM12SUA4.5-0,5/M16 zástrčka s prírubou, 8071794, piny: 5, 0.5 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553481 Escha AL-FHM12SUA4.5-0,5/M16 zástrčka s prírubou, 8071794, piny: 5, 0.5 m, 1 ks

Popis

Štandardná pripojovacia technológia ESCHA predstavuje rozmanitosť, kvalitu a spoľahlivosť v triedach ochrany IP67, IP68 a IP69. Vďaka rôznym prevedeniam, kódovaniu a širokej škále kvalít káblov nájdete správne riešenie pre každú aplikáciu. Či už ide o kruhové konektory M8, M12 alebo M23, RJ45 alebo ventilové konektory – všetky produkty sú dostupné v mnohých dĺžkach káblov. Praktické rozdeľovače T a Y, konektory do panelu, adaptéry a I/O moduly umožňujú flexibilné konfigurácie zapojenia.
