Name: Escha AL-FVM12SUA8-0,5/M16 zástrčka s prírubou, 8071810, piny: 8, 0.5 m, 1 ks
Brand: Escha
SKU: 3553483
Availability: InStock

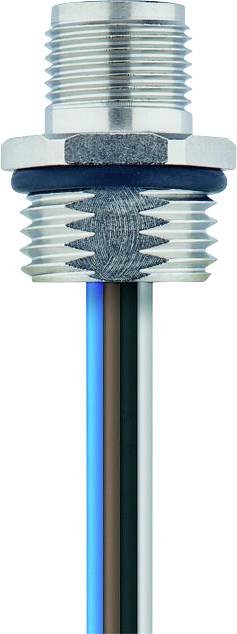

Detailný záber na kovový snímač so závitom, z ktorého spodnej časti vychádzajú modré, čierne a hnedé vodiče.

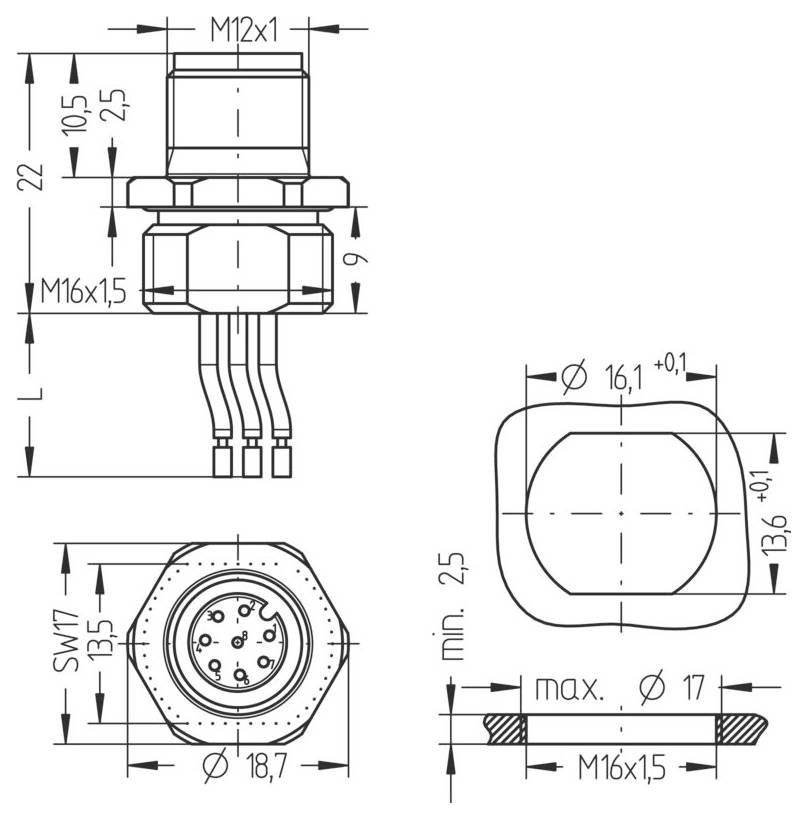

Technický výkres kruhového konektora s rozmermi. Pohľad zhora zobrazuje závit M12x1 a tri výčnelky; bočný pohľad znázorňuje dĺžku a závitovanie.

1/2

Kategória výrobku

zástrčka s prírubou

Strana pripojenia A

zástrčka M12, rovná

Strana pripojenia B

kábel, otvorený koniec

Počet pólov

Dĺžka kábla

0.5 m

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 29. 10.

1 Ks

Počet

Celkom (21,99 € / kus)

21,99 €

s DPH

Už len 1 Ks skladom!

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Menovité napätie: 30V
Izolačný odpor: ≥10⁸ Ω
Materiál kontaktov: Kov, CuZn, pozlátený
Materiál nosiča kontaktov: plast, PA GF, BK
Mechanická životnosť:> 100 párovacích cyklov
Normy: IEC 61076-2-101
Priradenie kolíkov: 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
Počet pólov: 8
Stupeň krytia (namontovaný): IP65, IP67, IP68
Konektor: Zástrčka, priama, M12
Prúdová zaťažiteľnosť na pin (pri 40 °C): 2,0 A
Teplota okolia: -30°C...+90°C
Stupeň znečistenia: 3
Farby jadra: WH, BN, GN, YE, GY, PK, BU, RD
Prierez jadra: 8 x 0,25 mm²
Materiál izolácie drôtu: PVC
Kódovanie: A
Typ pripojenia: Pripojenie lankom
Montážny závit: M16x1,5
Náhrada za: 8028072
Dĺžka prameňa: 0,5 m
Materiál puzdra príruby: Kov, CuZn, poniklovaný
Materiál vonkajšieho tesnenia: NBR
Smer montáže: Montáž na prednú stenu (bez montážnej matice)

Druh obalu: Piece

Typ: AL-FVM12SUA8-0,5/M16

Kategória výrobku: zástrčka s prírubou

Strana pripojenia A: zástrčka M12, rovná

Strana pripojenia B: kábel, otvorený koniec

Počet pólov: 8

Dĺžka kábla: 0.5 m

Menovité napätie: 30 V

Menovitý prúd: 2.0 A

Menovitý prúd - filter: 2 A

Prierez pripojovacieho vodiča (max.): 0.25 mm²

Prierez vodiča (káble senzor-aktor): 0.25 mm²

Pripojenie: Kábel

Typ závitu, šírka pripojenie: M16

Typ závitu, pripojenie kábla a montáž: M16

Kódovanie: typ A

Materiál kontaktu: CuZn

Druh montáže spojovacej techniky senzora / aktuátora: montáž na prednú stenu

Min. teplota: -30 °C

Max. teplota: 90 °C

Číslo výrobcu: 8071810

Obsah: 1 ks

Na stiahnutie

Datasheet

Datasheet 3553483 Escha AL-FVM12SUA8-0,5/M16 zástrčka s prírubou, 8071810, piny: 8, 0.5 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3553483 Escha AL-FVM12SUA8-0,5/M16 zástrčka s prírubou, 8071810, piny: 8, 0.5 m, 1 ks

Popis

Štandardná pripojovacia technológia ESCHA predstavuje rozmanitosť, kvalitu a spoľahlivosť v triedach ochrany IP67, IP68 a IP69. Vďaka rôznym prevedeniam, kódovaniu a širokej škále kvalít káblov nájdete správne riešenie pre každú aplikáciu. Či už ide o kruhové konektory M8, M12 alebo M23, RJ45 alebo ventilové konektory – všetky produkty sú dostupné v mnohých dĺžkach káblov. Praktické rozdeľovače T a Y, konektory do panelu, adaptéry a I/O moduly umožňujú flexibilné konfigurácie zapojenia.
